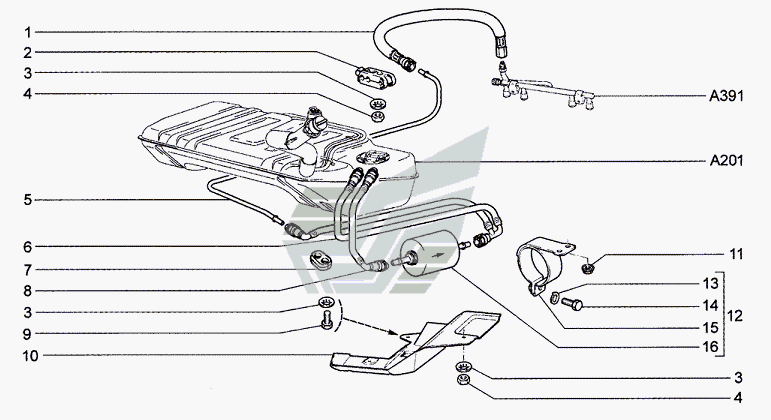

Трубопроводы топливные
100%
Название детали
Шланг
Заводской номер
21230-1104218-00-0
Количество на модель
1
№
1
Название детали
Шланг
Заводской номер
21230-1104218-01-0
Количество на модель
1
№
1
Название детали
Шланг передней топливной трубки
Заводской номер
21230-1104218-11-0
Количество на модель
1
№
1
Название детали
Шланг
Заводской номер
21230-1104220-00-0
Количество на модель
1
№
1
Название детали
Шланг
Заводской номер
21230-1104220-01-0
Количество на модель
1
№
1
Название детали
Шланг передней трубки
Заводской номер
21230-1104220-11-0
Количество на модель
1
№
1
Название детали
Скоба
Заводской номер
21230-1104042-00-0
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
00001-0025990-70-0
Количество на модель
9
№
3
Название детали
Гайка
Заводской номер
00001-0007259-11-0
Количество на модель
8
№
4
Название детали
Трубка топливного трубопровода
Заводской номер
21230-1104056-10-0
Количество на модель
1
№
5
Название детали
Трубка топливного трубопровода
Заводской номер
21230-1104056-11-0
Количество на модель
1
№
5
Название детали
Трубка топливного трубопровода
Заводской номер
21236-1104056-00-0
Количество на модель
1
№
5
Название детали
Трубка т/фильтра и топливного трубопровода в сборе
Заводской номер
21236-1104222-00-0
Количество на модель
1
№
6
Название детали
Трубка т/фильтра и топливного трубопровода в сборе
Заводской номер
21236-1104222-01-0
Количество на модель
1
№
6
Название детали
Уплотнитель
Заводской номер
21073-1104089-10-0
Количество на модель
1
№
7
Название детали
Уплотнитель разрезной
Заводской номер
21073-1104089-00-0
Количество на модель
1
№
7
Название детали
Трубка эл/бензонасоса и топливного фильтра в сборе
Заводской номер
21236-1104243-00-0
Количество на модель
1
№
8
Название детали
Трубка эл/бензонасоса и топливного фильтра в сборе
Заводской номер
21236-1104243-01-0
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
00001-0009021-21-0
Количество на модель
1
№
9
Название детали
Экран трубопроводов
Заводской номер
21236-1104058-00-0
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
00001-0038321-01-0
Количество на модель
2
№
11
Название детали
Фильтр тонкой очистки топлива с кронштейном в сборе
Заводской номер
21236-1117009-00-0
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
00001-0005164-70-0
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
00001-0009024-21-0
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
21236-1117020-00-0
Количество на модель
1
№
15
Название детали
Фильтр тонкой очистки топлива
Заводской номер
21230-1117010-00-0
Количество на модель
1
№
16
Название детали
Фильтр тонкой очистки топлива
Заводской номер
21230-1117010-01-0
Количество на модель
1
№
16
Название детали
Фильтр тонкой очистки топлива
Заводской номер
21230-1117010-02-0
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг | 21230-1104218-00-0 | 1 | 1 | 1 | |||
| 1 | Шланг | 21230-1104218-01-0 | 1 | 1 | 1 | |||
| 1 | Шланг передней топливной трубки | 21230-1104218-11-0 | 1 | 1 | 1 | |||
| 1 | Шланг | 21230-1104220-00-0 | 1 | 1 | 1 | |||
| 1 | Шланг | 21230-1104220-01-0 | 1 | 1 | 1 | |||
| 1 | Шланг передней трубки | 21230-1104220-11-0 | 1 | 1 | 1 | |||
| 2 | Скоба | 21230-1104042-00-0 | 6 | 6 | 2 | |||
| 3 | Шайба | 00001-0025990-70-0 | 9 | 9 | 3 | |||
| 4 | Гайка | 00001-0007259-11-0 | 8 | 8 | 4 | |||
| 5 | Трубка топливного трубопровода | 21230-1104056-10-0 | 1 | 1 | 5 | |||
| 5 | Трубка топливного трубопровода | 21230-1104056-11-0 | 1 | 1 | 5 | |||
| 5 | Трубка топливного трубопровода | 21236-1104056-00-0 | 1 | 1 | 5 | |||
| 6 | Трубка т/фильтра и топливного трубопровода в сборе | 21236-1104222-00-0 | 1 | 1 | 6 | |||
| 6 | Трубка т/фильтра и топливного трубопровода в сборе | 21236-1104222-01-0 | 1 | 1 | 6 | |||
| 7 | Уплотнитель | 21073-1104089-10-0 | 1 | 1 | 7 | |||
| 7 | Уплотнитель разрезной | 21073-1104089-00-0 | 1 | 1 | 7 | |||
| 8 | Трубка эл/бензонасоса и топливного фильтра в сборе | 21236-1104243-00-0 | 1 | 1 | 8 | |||
| 8 | Трубка эл/бензонасоса и топливного фильтра в сборе | 21236-1104243-01-0 | 1 | 1 | 8 | |||
| 9 | Болт | 00001-0009021-21-0 | 1 | 1 | 9 | |||
| 10 | Экран трубопроводов | 21236-1104058-00-0 | 1 | 1 | 10 | |||
| 11 | Гайка | 00001-0038321-01-0 | 2 | 2 | 11 | |||
| 12 | Фильтр тонкой очистки топлива с кронштейном в сборе | 21236-1117009-00-0 | 1 | 1 | 12 | |||
| 13 | Шайба | 00001-0005164-70-0 | 1 | 1 | 13 | |||
| 14 | Болт | 00001-0009024-21-0 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 21236-1117020-00-0 | 1 | 1 | 15 | |||
| 16 | Фильтр тонкой очистки топлива | 21230-1117010-00-0 | 1 | 1 | 16 | |||
| 16 | Фильтр тонкой очистки топлива | 21230-1117010-01-0 | 1 | 1 | 16 | |||
| 16 | Фильтр тонкой очистки топлива | 21230-1117010-02-0 | 1 | 1 | 16 |
