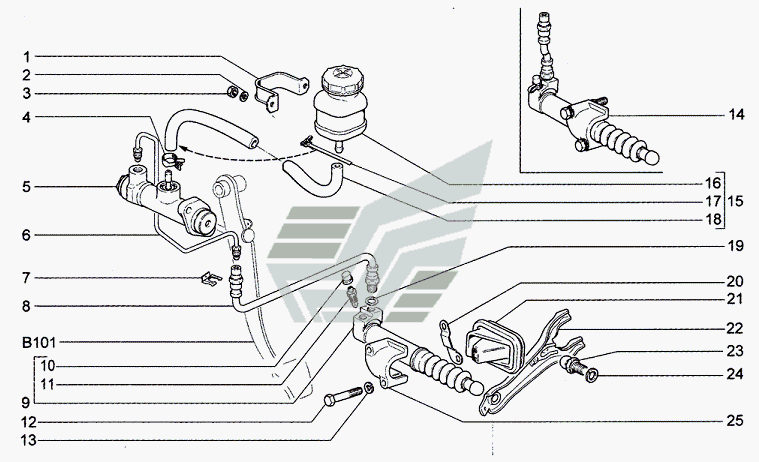

Привод сцепления
100%
Название детали
Хомут крепления бачка
Заводской номер
21210-1602574-00-0
Количество на модель
1
№
1
Название детали
Хомут крепления бачка
Заводской номер
21230-1602574-00-0
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
00001-0005164-70-0
Количество на модель
2
№
2
Название детали
Гайка
Заводской номер
00001-0058962-11-0
Количество на модель
2
№
3
Название детали
Хомут
Заводской номер
00001-0021700-90-0
Количество на модель
1
№
4
Название детали
Хомут пружинный 12,5х8,4
Заводской номер
00001-7504458-00-0
Количество на модель
1
№
4
Название детали
Цилиндр главный привода сцепления
Заводской номер
21010-1602610-00-0
Количество на модель
1
№
5
Название детали
Трубка гидравлического привода сцепления
Заводской номер
21230-1602692-11-0
Количество на модель
1
№
6
Название детали
Трубка гидравлического привода сцепления
Заводской номер
21230-1602692-10-0
Количество на модель
1
№
6
Название детали
Скоба
Заводской номер
21010-3506073-00-0
Количество на модель
1
№
7
Название детали
Шланг
Заводской номер
21010-1602590-00-0
Количество на модель
1
№
8
Название детали
Цилиндр рабочий
Заводской номер
21230-1602510-01-0
Количество на модель
1
№
9
Название детали
Колпачок штуцера шланга
Заводской номер
21010-1602592-00-0
Количество на модель
1
№
10
Название детали
Штуцер шланга
Заводской номер
21010-1602591-01-0
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
00001-0060442-21-0
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
00001-0005166-70-0
Количество на модель
2
№
13
Название детали
Цилиндр рабочий с кронштейном и шлангом в сборе
Заводской номер
21230-1602507-00-0
Количество на модель
1
№
14
Название детали
Бачок гл. цилиндра с отводящим шлангом в сборе
Заводской номер
21230-1602558-00-0
Количество на модель
1
№
15
Название детали
Бачок главного цилиндра в сборе
Заводской номер
21010-1602560-01-0
Количество на модель
1
№
16
Название детали
Шланг гибкий от бачка к главному цилиндру
Заводской номер
21230-1602575-00-0
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
21010-1602596-00-0
Количество на модель
1
№
19
Название детали
Пластина упорная
Заводской номер
21230-1602494-00-0
Количество на модель
1
№
20
Название детали
Чехол
Заводской номер
21010-1601211-00-0
Количество на модель
1
№
21
Название детали
Вилка выключения сцепления
Заводской номер
21010-1601200-00-0
Количество на модель
1
№
22
Название детали
Опора шаровая
Заводской номер
21010-1601215-00-0
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
00001-0005168-70-0
Количество на модель
1
№
24
Название детали
Кронштейн рабочего цилиндра
Заводской номер
21230-1602492-00-0
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут крепления бачка | 21210-1602574-00-0 | 1 | 1 | 1 | |||
| 1 | Хомут крепления бачка | 21230-1602574-00-0 | 1 | 1 | 1 | |||
| 2 | Шайба | 00001-0005164-70-0 | 2 | 2 | 2 | |||
| 3 | Гайка | 00001-0058962-11-0 | 2 | 2 | 3 | |||
| 4 | Хомут | 00001-0021700-90-0 | 1 | 1 | 4 | |||
| 4 | Хомут пружинный 12,5х8,4 | 00001-7504458-00-0 | 1 | 1 | 4 | |||
| 5 | Цилиндр главный привода сцепления | 21010-1602610-00-0 | 1 | 1 | 5 | |||
| 6 | Трубка гидравлического привода сцепления | 21230-1602692-11-0 | 1 | 1 | 6 | |||
| 6 | Трубка гидравлического привода сцепления | 21230-1602692-10-0 | 1 | 1 | 6 | |||
| 7 | Скоба | 21010-3506073-00-0 | 1 | 1 | 7 | |||
| 8 | Шланг | 21010-1602590-00-0 | 1 | 1 | 8 | |||
| 9 | Цилиндр рабочий | 21230-1602510-01-0 | 1 | 1 | 9 | |||
| 10 | Колпачок штуцера шланга | 21010-1602592-00-0 | 1 | 1 | 10 | |||
| 11 | Штуцер шланга | 21010-1602591-01-0 | 1 | 1 | 11 | |||
| 12 | Болт | 00001-0060442-21-0 | 2 | 2 | 12 | |||
| 13 | Шайба | 00001-0005166-70-0 | 2 | 2 | 13 | |||
| 14 | Цилиндр рабочий с кронштейном и шлангом в сборе | 21230-1602507-00-0 | 1 | 1 | 14 | |||
| 15 | Бачок гл. цилиндра с отводящим шлангом в сборе | 21230-1602558-00-0 | 1 | 1 | 15 | |||
| 16 | Бачок главного цилиндра в сборе | 21010-1602560-01-0 | 1 | 1 | 16 | |||
| 18 | Шланг гибкий от бачка к главному цилиндру | 21230-1602575-00-0 | 1 | 1 | 18 | |||
| 19 | Прокладка | 21010-1602596-00-0 | 1 | 1 | 19 | |||
| 20 | Пластина упорная | 21230-1602494-00-0 | 1 | 1 | 20 | |||
| 21 | Чехол | 21010-1601211-00-0 | 1 | 1 | 21 | |||
| 22 | Вилка выключения сцепления | 21010-1601200-00-0 | 1 | 1 | 22 | |||
| 23 | Опора шаровая | 21010-1601215-00-0 | 1 | 1 | 23 | |||
| 24 | Шайба | 00001-0005168-70-0 | 1 | 1 | 24 | |||
| 25 | Кронштейн рабочего цилиндра | 21230-1602492-00-0 | 1 | 1 | 25 |
