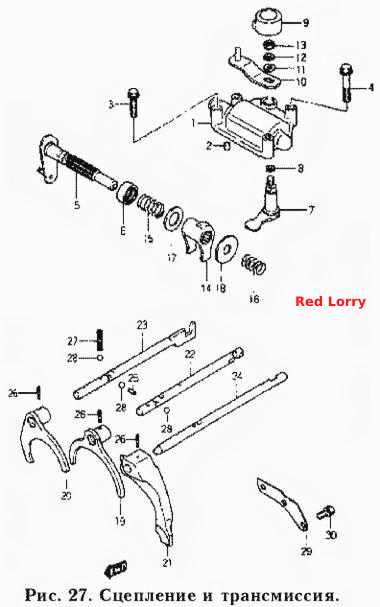

Сцепление и трансмиссия
100%
Название детали
Крышка переключения скоростей
Заводской номер
25121-80D00-000
Количество на модель
1
№
1
Название детали
Установочный палец
Заводской номер
04221-06129-000
Количество на модель
1
№
2
Название детали
Болт крышки №1
Заводской номер
01954-06353-000
Количество на модель
3
№
3
Название детали
Болт
Заводской номер
01957-08403-000
Количество на модель
1
№
4
Название детали
Шлицевой вал в комплекте
Заводской номер
25520А80D00-000
Количество на модель
1
№
5
Название детали
Сальник шлицевого вала
Заводской номер
09284А17004-000
Количество на модель
1
№
6
Название детали
Рычаг
Заводской номер
25530А80000-000
Количество на модель
1
№
7
Название детали
Сальник рычага
Заводской номер
25533А80D00-000
Количество на модель
1
№
8
Название детали
Чехол
Заводской номер
25536-79500-000
Количество на модель
1
№
9
Название детали
Рычаг механизма отбора в сборе
Заводской номер
25535-85001-000
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
08322-11083-000
Количество на модель
1
№
11
Название детали
Шайба запирающая
Заводской номер
08321-21083-000
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
08310-11083-000
Количество на модель
1
№
13
Название детали
Рычаг механизма переключения
Заводской номер
25541-80D00-000
Количество на модель
1
№
14
Название детали
Пружина тихоходной передачи
Заводской номер
25576-70D00-000
Количество на модель
1
№
15
Название детали
Пружина реверса
Заводской номер
2557770D00-000
Количество на модель
1
№
16
Название детали
Шайба шлицевого вала №1
Заводской номер
09160-17035-000
Количество на модель
1
№
17
Название детали
Шайба шлицевого вала №2
Заводской номер
09160-12040-000
Количество на модель
1
№
18
Название детали
Вилка тихоходной передачи
Заводской номер
25211А80D00-000
Количество на модель
1
№
19
Название детали
Вилка быстроходной передачи
Заводской номер
25221А80D00-000
Количество на модель
1
№
20
Название детали
Вилка реверса
Заводской номер
25251 А85001-000
Количество на модель
1
№
21
Название детали
Ползун тихоходной передачи
Заводской номер
25411А70D00-000
Количество на модель
1
№
22
Название детали
Ползун
Заводской номер
25420А70000-000
Количество на модель
1
№
23
Название детали
Ползун реверса
Заводской номер
25451А80D00-000
Количество на модель
1
№
24
Название детали
Штифт замка
Заводской номер
09261-03002-000
Количество на модель
2
№
25
Название детали
Палец вилки
Заводской номер
09205-04003-000
Количество на модель
3
№
26
Название детали
Пружина фиксатора
Заводской номер
25415А70D00-000
Количество на модель
3
№
27
Название детали
Шарик фиксатора вала
Заводской номер
06112-10004-000
Количество на модель
6
№
28
Название детали
Пластина крепления ползунов
Заводской номер
25481-79400-000
Количество на модель
1
№
29
Название детали
Болт пластины крепления ползунка
Заводской номер
09117-08007-000
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка переключения скоростей | 25121-80D00-000 | 1 | 1 | 1 | |||
| 2 | Установочный палец | 04221-06129-000 | 1 | 1 | 2 | |||
| 3 | Болт крышки №1 | 01954-06353-000 | 3 | 3 | 3 | |||
| 4 | Болт | 01957-08403-000 | 1 | 1 | 4 | |||
| 5 | Шлицевой вал в комплекте | 25520А80D00-000 | 1 | 1 | 5 | |||
| 6 | Сальник шлицевого вала | 09284А17004-000 | 1 | 1 | 6 | |||
| 7 | Рычаг | 25530А80000-000 | 1 | 1 | 7 | |||
| 8 | Сальник рычага | 25533А80D00-000 | 1 | 1 | 8 | |||
| 9 | Чехол | 25536-79500-000 | 1 | 1 | 9 | |||
| 10 | Рычаг механизма отбора в сборе | 25535-85001-000 | 1 | 1 | 10 | |||
| 11 | Шайба | 08322-11083-000 | 1 | 1 | 11 | |||
| 12 | Шайба запирающая | 08321-21083-000 | 1 | 1 | 12 | |||
| 13 | Гайка | 08310-11083-000 | 1 | 1 | 13 | |||
| 14 | Рычаг механизма переключения | 25541-80D00-000 | 1 | 1 | 14 | |||
| 15 | Пружина тихоходной передачи | 25576-70D00-000 | 1 | 1 | 15 | |||
| 16 | Пружина реверса | 2557770D00-000 | 1 | 1 | 16 | |||
| 17 | Шайба шлицевого вала №1 | 09160-17035-000 | 1 | 1 | 17 | |||
| 18 | Шайба шлицевого вала №2 | 09160-12040-000 | 1 | 1 | 18 | |||
| 19 | Вилка тихоходной передачи | 25211А80D00-000 | 1 | 1 | 19 | |||
| 20 | Вилка быстроходной передачи | 25221А80D00-000 | 1 | 1 | 20 | |||
| 21 | Вилка реверса | 25251 А85001-000 | 1 | 1 | 21 | |||
| 22 | Ползун тихоходной передачи | 25411А70D00-000 | 1 | 1 | 22 | |||
| 23 | Ползун | 25420А70000-000 | 1 | 1 | 23 | |||
| 24 | Ползун реверса | 25451А80D00-000 | 1 | 1 | 24 | |||
| 25 | Штифт замка | 09261-03002-000 | 2 | 2 | 25 | |||
| 26 | Палец вилки | 09205-04003-000 | 3 | 3 | 26 | |||
| 27 | Пружина фиксатора | 25415А70D00-000 | 3 | 3 | 27 | |||
| 28 | Шарик фиксатора вала | 06112-10004-000 | 6 | 6 | 28 | |||
| 29 | Пластина крепления ползунов | 25481-79400-000 | 1 | 1 | 29 | |||
| 30 | Болт пластины крепления ползунка | 09117-08007-000 | 2 | 2 | 30 |
