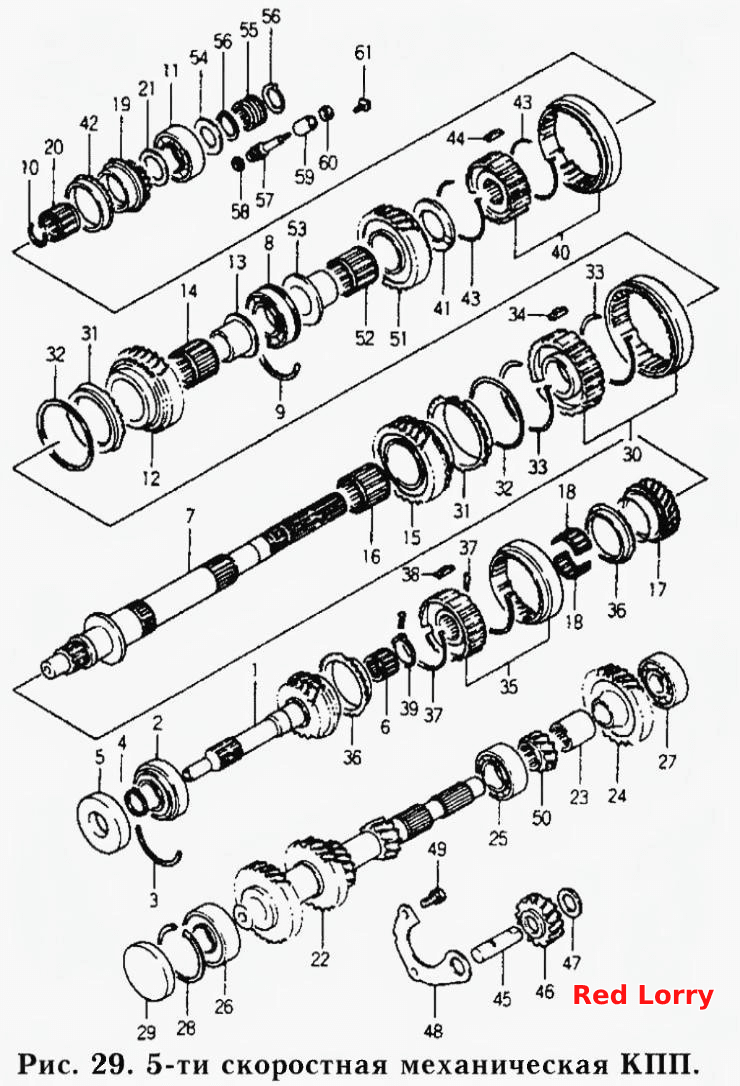

5-ти скоростная механическая КПП
100%
Название детали
Первичный вал
Заводской номер
24110-80D10-000
Количество на модель
1
№
1
Название детали
Подшипник первичного вала
Заводской номер
09262-20126-000
Количество на модель
1
№
2
Название детали
Фиксирующее полукольцо
Заводской номер
24152-70D00-000
Количество на модель
1
№
3
Название детали
Стопорное кольцо ведущего вала
Заводской номер
09380-20011-000
Количество на модель
1
№
4
Название детали
Сальник первичного вала
Заводской номер
24151А70D00-000
Количество на модель
1
№
5
Название детали
Игольчатый подшипник
Заводской номер
09263-17043-000
Количество на модель
1
№
6
Название детали
Промежуточный вал
Заводской номер
24121-83D10-000
Количество на модель
1
№
7
Название детали
Задний подшипник
Заводской номер
08113-63040-000
Количество на модель
1
№
8
Название детали
Фиксирующее полукольцо
Заводской номер
09390-52003-000
Количество на модель
1
№
9
Название детали
Стопорное кольцо
Заводской номер
09380-22010-000
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
09262-25094-000
Количество на модель
1
№
11
Название детали
Шестерня постоянного зацепления
Заводской номер
24210-80D10-000
Количество на модель
1
№
12
Название детали
Направляющая втулка
Заводской номер
24214А70D00-000
Количество на модель
1
№
13
Название детали
Подшипник зубчатого колеса
Заводской номер
09263-30031-000
Количество на модель
1
№
14
Название детали
Направляющая втулка
Заводской номер
24221-80D00-000
Количество на модель
1
№
15
Название детали
Игольчатый подшипник 2 передачи
Заводской номер
24382-60В00-000
Количество на модель
1
№
16
Название детали
Шестерня 3 передачи
Заводской номер
24231-80D00-000
Количество на модель
1
№
17
Название детали
Игольчатый подшипник 3 передачи
Заводской номер
09263-25057-000
Количество на модель
2
№
18
Название детали
Шестерня 5 передачи в комплекте
Заводской номер
24250-83D10-000
Количество на модель
1
№
19
Название детали
Игольчатый подшипник 5 передачи
Заводской номер
09263-22059-000
Количество на модель
1
№
20
Название детали
Шайба шестерни
Заводской номер
24254-70D50-000
Количество на модель
1
№
21
Название детали
Промежуточный вал
Заводской номер
24131-83D10-000
Количество на модель
1
№
22
Название детали
Шестерня промежуточного вала
Заводской номер
24371-80D00-000
Количество на модель
1
№
22
Название детали
Втулка промежуточного вала
Заводской номер
24133-85052-000
Количество на модель
1
№
23
Название детали
Шестерня 5 передачи
Заводской номер
24351-83D00-000
Количество на модель
1
№
24
Название детали
Подшипник первичного вала №2
Заводской номер
09262-20096-000
Количество на модель
1
№
25
Название детали
Подшипник первичного вала №1
Заводской номер
09262-20120-000
Количество на модель
1
№
26
Название детали
Подшипник 5 передачи
Заводской номер
09262А17032-000
Количество на модель
1
№
27
Название детали
Стопорное кольцо подшипника
Заводской номер
08331-41479-000
Количество на модель
1
№
28
Название детали
Пробка промежуточного вала
Заводской номер
24143А80D10-000
Количество на модель
1
№
29
Название детали
Синхронизатор 1 передачи в сборе
Заводской номер
24411А80D00-000
Количество на модель
1
№
30
Название детали
Блокирующее конусное кольцо
Заводской номер
24431А80D00-000
Количество на модель
2
№
31
Название детали
Кольцо пружины синхронизатора
Заводской номер
24436А84200-000
Количество на модель
1
№
32
Название детали
Пружина синхронизатора
Заводской номер
09388-00020-000
Количество на модель
2
№
33
Название детали
Синхронизатор 2 передачи в сборе
Заводской номер
24410А80D00-000
Количество на модель
1
№
35
Название детали
Пружина синхронизатора
Заводской номер
24442-60В00-000
Количество на модель
2
№
37
Название детали
Сухарь синхронизатора
Заводской номер
24472-60В00-000
Количество на модель
3
№
38
Название детали
Стопорное кольцо
Заводской номер
09380-22013-000
Количество на модель
1
№
39
Название детали
Синхронизатор 5 передачи в сборе
Заводской номер
24420А80D01-000
Количество на модель
1
№
40
Название детали
Шайба 5 передачи
Заводской номер
24417-80D00-000
Количество на модель
1
№
41
Название детали
Блокирующее конусное кольцо
Заводской номер
24432А80D00-000
Количество на модель
1
№
42
Название детали
Пружина 5 передачи
Заводской номер
09388-00007-000
Количество на модель
2
№
43
Название детали
Стопорный сухарь
Заводской номер
24473-70D00-000
Количество на модель
3
№
44
Название детали
Ось заднего хода
Заводской номер
24551-85051-000
Количество на модель
1
№
45
Название детали
Шестерня заднего хода в комплекте
Заводской номер
24560А83D00-000
Количество на модель
1
№
46
Название детали
Шайба заднего кода
Заводской номер
09166-14012-000
Количество на модель
1
№
47
Название детали
Кронштейн заднего хода
Заводской номер
25482-85051-000
Количество на модель
1
№
48
Название детали
Болт рычага тормозной стойки
Заводской номер
01944-06166-000
Количество на модель
2
№
49
Название детали
Реверсивная шестерня
Заводской номер
24671А83D00-000
Количество на модель
1
№
50
Название детали
Шестерня промежуточного вала
Заводской номер
24681-83D00-000
Количество на модель
1
№
51
Название детали
Втулка промежуточного вала
Заводской номер
24564А63С00-000
Количество на модель
1
№
53
Название детали
Втулка шестерни спидометра
Заводской номер
26122-70D50-000
Количество на модель
1
№
54
Название детали
Червячное колесо
Заводской номер
26121А80D00-000
Количество на модель
1
№
55
Название детали
Стопорное кольцо
Заводской номер
08331-31199-000
Количество на модель
2
№
56
Название детали
Шестерня привода спидометра
Заводской номер
26131А79500-000
Количество на модель
1
№
57
Название детали
Шайба привода спидометра
Заводской номер
09160-08003-000
Количество на модель
1
№
58
Название детали
Втулка привоза спидометра
Заводской номер
09300-08017-000
Количество на модель
1
№
59
Название детали
Маслоуплотнитель
Заводской номер
09282-08001-000
Количество на модель
1
№
60
Название детали
Болт
Заводской номер
01954-06163-000
Количество на модель
1
№
61
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Первичный вал | 24110-80D10-000 | 1 | 1 | 1 | |||
| 2 | Подшипник первичного вала | 09262-20126-000 | 1 | 1 | 2 | |||
| 3 | Фиксирующее полукольцо | 24152-70D00-000 | 1 | 1 | 3 | |||
| 4 | Стопорное кольцо ведущего вала | 09380-20011-000 | 1 | 1 | 4 | |||
| 5 | Сальник первичного вала | 24151А70D00-000 | 1 | 1 | 5 | |||
| 6 | Игольчатый подшипник | 09263-17043-000 | 1 | 1 | 6 | |||
| 7 | Промежуточный вал | 24121-83D10-000 | 1 | 1 | 7 | |||
| 8 | Задний подшипник | 08113-63040-000 | 1 | 1 | 8 | |||
| 9 | Фиксирующее полукольцо | 09390-52003-000 | 1 | 1 | 9 | |||
| 10 | Стопорное кольцо | 09380-22010-000 | 1 | 1 | 10 | |||
| 11 | Подшипник | 09262-25094-000 | 1 | 1 | 11 | |||
| 12 | Шестерня постоянного зацепления | 24210-80D10-000 | 1 | 1 | 12 | |||
| 13 | Направляющая втулка | 24214А70D00-000 | 1 | 1 | 13 | |||
| 14 | Подшипник зубчатого колеса | 09263-30031-000 | 1 | 1 | 14 | |||
| 15 | Направляющая втулка | 24221-80D00-000 | 1 | 1 | 15 | |||
| 16 | Игольчатый подшипник 2 передачи | 24382-60В00-000 | 1 | 1 | 16 | |||
| 17 | Шестерня 3 передачи | 24231-80D00-000 | 1 | 1 | 17 | |||
| 18 | Игольчатый подшипник 3 передачи | 09263-25057-000 | 2 | 2 | 18 | |||
| 19 | Шестерня 5 передачи в комплекте | 24250-83D10-000 | 1 | 1 | 19 | |||
| 20 | Игольчатый подшипник 5 передачи | 09263-22059-000 | 1 | 1 | 20 | |||
| 21 | Шайба шестерни | 24254-70D50-000 | 1 | 1 | 21 | |||
| 22 | Промежуточный вал | 24131-83D10-000 | 1 | 1 | 22 | |||
| 22 | Шестерня промежуточного вала | 24371-80D00-000 | 1 | 1 | 22 | |||
| 23 | Втулка промежуточного вала | 24133-85052-000 | 1 | 1 | 23 | |||
| 24 | Шестерня 5 передачи | 24351-83D00-000 | 1 | 1 | 24 | |||
| 25 | Подшипник первичного вала №2 | 09262-20096-000 | 1 | 1 | 25 | |||
| 26 | Подшипник первичного вала №1 | 09262-20120-000 | 1 | 1 | 26 | |||
| 27 | Подшипник 5 передачи | 09262А17032-000 | 1 | 1 | 27 | |||
| 28 | Стопорное кольцо подшипника | 08331-41479-000 | 1 | 1 | 28 | |||
| 29 | Пробка промежуточного вала | 24143А80D10-000 | 1 | 1 | 29 | |||
| 30 | Синхронизатор 1 передачи в сборе | 24411А80D00-000 | 1 | 1 | 30 | |||
| 31 | Блокирующее конусное кольцо | 24431А80D00-000 | 2 | 2 | 31 | |||
| 32 | Кольцо пружины синхронизатора | 24436А84200-000 | 1 | 1 | 32 | |||
| 33 | Пружина синхронизатора | 09388-00020-000 | 2 | 2 | 33 | |||
| 35 | Синхронизатор 2 передачи в сборе | 24410А80D00-000 | 1 | 1 | 35 | |||
| 37 | Пружина синхронизатора | 24442-60В00-000 | 2 | 2 | 37 | |||
| 38 | Сухарь синхронизатора | 24472-60В00-000 | 3 | 3 | 38 | |||
| 39 | Стопорное кольцо | 09380-22013-000 | 1 | 1 | 39 | |||
| 40 | Синхронизатор 5 передачи в сборе | 24420А80D01-000 | 1 | 1 | 40 | |||
| 41 | Шайба 5 передачи | 24417-80D00-000 | 1 | 1 | 41 | |||
| 42 | Блокирующее конусное кольцо | 24432А80D00-000 | 1 | 1 | 42 | |||
| 43 | Пружина 5 передачи | 09388-00007-000 | 2 | 2 | 43 | |||
| 44 | Стопорный сухарь | 24473-70D00-000 | 3 | 3 | 44 | |||
| 45 | Ось заднего хода | 24551-85051-000 | 1 | 1 | 45 | |||
| 46 | Шестерня заднего хода в комплекте | 24560А83D00-000 | 1 | 1 | 46 | |||
| 47 | Шайба заднего кода | 09166-14012-000 | 1 | 1 | 47 | |||
| 48 | Кронштейн заднего хода | 25482-85051-000 | 1 | 1 | 48 | |||
| 49 | Болт рычага тормозной стойки | 01944-06166-000 | 2 | 2 | 49 | |||
| 50 | Реверсивная шестерня | 24671А83D00-000 | 1 | 1 | 50 | |||
| 51 | Шестерня промежуточного вала | 24681-83D00-000 | 1 | 1 | 51 | |||
| 53 | Втулка промежуточного вала | 24564А63С00-000 | 1 | 1 | 53 | |||
| 54 | Втулка шестерни спидометра | 26122-70D50-000 | 1 | 1 | 54 | |||
| 55 | Червячное колесо | 26121А80D00-000 | 1 | 1 | 55 | |||
| 56 | Стопорное кольцо | 08331-31199-000 | 2 | 2 | 56 | |||
| 57 | Шестерня привода спидометра | 26131А79500-000 | 1 | 1 | 57 | |||
| 58 | Шайба привода спидометра | 09160-08003-000 | 1 | 1 | 58 | |||
| 59 | Втулка привоза спидометра | 09300-08017-000 | 1 | 1 | 59 | |||
| 60 | Маслоуплотнитель | 09282-08001-000 | 1 | 1 | 60 | |||
| 61 | Болт | 01954-06163-000 | 1 | 1 | 61 |
