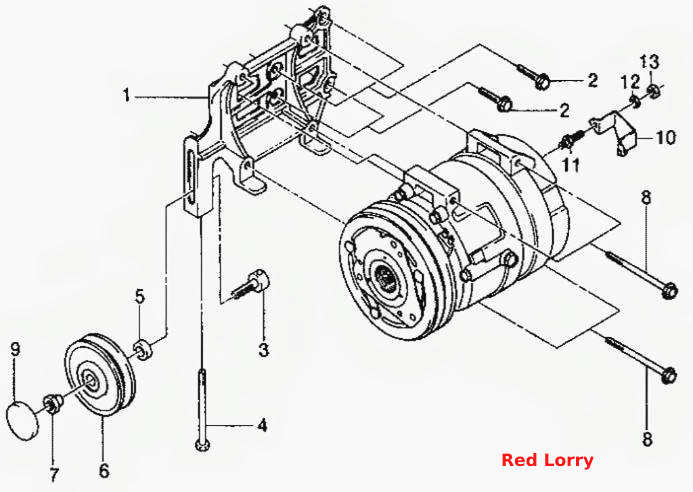

Установка компрессора (1.5 DOHC)
100%
Название детали
Кронштейн компрессора
Заводской номер
96180926
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
10042937
Количество на модель
4
№
2
Название детали
Деталь скольжения
Заводской номер
96193361
Количество на модель
1
№
3
Название детали
Винт
Заводской номер
96180940
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
96209433
Количество на модель
1
№
5
Название детали
Шкив в сборе
Заводской номер
96208428
Количество на модель
1
№
6
Название детали
Гайка
Заводской номер
11069873
Количество на модель
1
№
7
Название детали
Винт фланца
Заводской номер
96180956
Количество на модель
4
№
8
Название детали
Пылезащитная крышка
Заводской номер
96187507
Количество на модель
1
№
9
Название детали
Пластинка ограничителя
Заводской номер
96158346
Количество на модель
1
№
10
Название детали
Шпилька
Заводской номер
90245146
Количество на модель
3
№
11
Название детали
Пружинная шайба
Заводской номер
11043016
Количество на модель
3
№
12
Название детали
Гайка
Заводской номер
11014033
Количество на модель
3
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн компрессора | 96180926 | 1 | 1 | 1 | |||
| 2 | Винт | 10042937 | 4 | 4 | 2 | |||
| 3 | Деталь скольжения | 96193361 | 1 | 1 | 3 | |||
| 4 | Винт | 96180940 | 1 | 1 | 4 | |||
| 5 | Прокладка | 96209433 | 1 | 1 | 5 | |||
| 6 | Шкив в сборе | 96208428 | 1 | 1 | 6 | |||
| 7 | Гайка | 11069873 | 1 | 1 | 7 | |||
| 8 | Винт фланца | 96180956 | 4 | 4 | 8 | |||
| 9 | Пылезащитная крышка | 96187507 | 1 | 1 | 9 | |||
| 10 | Пластинка ограничителя | 96158346 | 1 | 1 | 10 | |||
| 11 | Шпилька | 90245146 | 3 | 3 | 11 | |||
| 12 | Пружинная шайба | 11043016 | 3 | 3 | 12 | |||
| 13 | Гайка | 11014033 | 3 | 3 | 13 |
