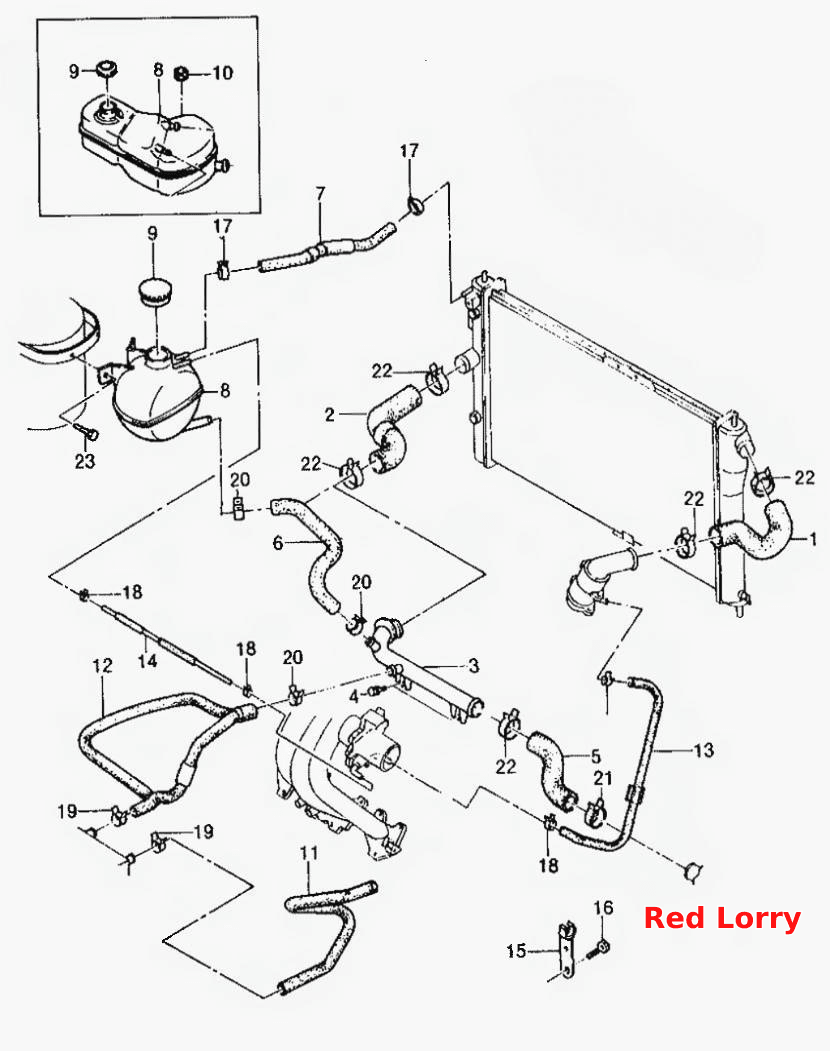

Трубопроводная система радиатора (1.5 DOHC)
100%
Название детали
Верхний шланг радиатора
Заводской номер
96116000
Количество на модель
1
№
1
Название детали
Нижний шланг радиатора
Заводской номер
96180230
Количество на модель
1
№
2
Название детали
Патрубок
Заводской номер
96180035
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
11048281
Количество на модель
2
№
4
Название детали
Шланг водяного насоса
Заводской номер
96180071
Количество на модель
1
№
5
Название детали
Шланг расширительного бачка
Заводской номер
96180225
Количество на модель
1
№
6
Название детали
Шланг расширительного бачка
Заводской номер
96180229
Количество на модель
1
№
6
Название детали
Трубка
Заводской номер
96144286
Количество на модель
1
№
7
Название детали
Трубка
Заводской номер
96109167-А
Количество на модель
1
№
7
Название детали
Трубка
Заводской номер
96184100
Количество на модель
1
№
7
Название детали
Расширительный бачок
Заводской номер
96143066V-В
Количество на модель
1
№
8
Название детали
Расширительный бачок
Заводской номер
Э6144549-А
Количество на модель
1
№
8
Название детали
Крышка расширительного бачка
Заводской номер
90409256
Количество на модель
1
№
9
Название детали
Фланцевая гайка
Заводской номер
11063471
Количество на модель
2
№
10
Название детали
Подводящий шланг отопителя
Заводской номер
96212626
Количество на модель
1
№
11
Название детали
Подводящий шланг отопителя
Заводской номер
96185079
Количество на модель
1
№
11
Название детали
Отводящий шланг отопителя
Заводской номер
96179610
Количество на модель
1
№
12
Название детали
Отводящий шланг отопителя
Заводской номер
96179611
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
96181584
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
96181585
Количество на модель
1
№
14
Название детали
Опора шланга обогревателя
Заводской номер
90240632
Количество на модель
1
№
15
Название детали
Винт
Заводской номер
11069561
Количество на модель
1
№
16
Название детали
Зажим пружины
Заводской номер
96143374
Количество на модель
2
№
17
Название детали
Зажим пружины
Заводской номер
10108259
Количество на модель
2
№
18
Название детали
Хомут
Заводской номер
96143375
Количество на модель
2
№
19
Название детали
Хомут
Заводской номер
96130857
Количество на модель
5
№
20
Название детали
Хомут
Заводской номер
96180867
Количество на модель
1
№
21
Название детали
Зажим пружины
Заводской номер
96143450
Количество на модель
5
№
22
Название детали
Винт
Заводской номер
11073311
Количество на модель
2
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Верхний шланг радиатора | 96116000 | 1 | 1 | 1 | |||
| 2 | Нижний шланг радиатора | 96180230 | 1 | 1 | 2 | |||
| 3 | Патрубок | 96180035 | 1 | 1 | 3 | |||
| 4 | Болт | 11048281 | 2 | 2 | 4 | |||
| 5 | Шланг водяного насоса | 96180071 | 1 | 1 | 5 | |||
| 6 | Шланг расширительного бачка | 96180225 | 1 | 1 | 6 | |||
| 6 | Шланг расширительного бачка | 96180229 | 1 | 1 | 6 | |||
| 7 | Трубка | 96144286 | 1 | 1 | 7 | |||
| 7 | Трубка | 96109167-А | 1 | 1 | 7 | |||
| 7 | Трубка | 96184100 | 1 | 1 | 7 | |||
| 8 | Расширительный бачок | 96143066V-В | 1 | 1 | 8 | |||
| 8 | Расширительный бачок | Э6144549-А | 1 | 1 | 8 | |||
| 9 | Крышка расширительного бачка | 90409256 | 1 | 1 | 9 | |||
| 10 | Фланцевая гайка | 11063471 | 2 | 2 | 10 | |||
| 11 | Подводящий шланг отопителя | 96212626 | 1 | 1 | 11 | |||
| 11 | Подводящий шланг отопителя | 96185079 | 1 | 1 | 11 | |||
| 12 | Отводящий шланг отопителя | 96179610 | 1 | 1 | 12 | |||
| 12 | Отводящий шланг отопителя | 96179611 | 1 | 1 | 12 | |||
| 13 | Трубопровод | 96181584 | 1 | 1 | 13 | |||
| 14 | Трубопровод | 96181585 | 1 | 1 | 14 | |||
| 15 | Опора шланга обогревателя | 90240632 | 1 | 1 | 15 | |||
| 16 | Винт | 11069561 | 1 | 1 | 16 | |||
| 17 | Зажим пружины | 96143374 | 2 | 2 | 17 | |||
| 18 | Зажим пружины | 10108259 | 2 | 2 | 18 | |||
| 19 | Хомут | 96143375 | 2 | 2 | 19 | |||
| 20 | Хомут | 96130857 | 5 | 5 | 20 | |||
| 21 | Хомут | 96180867 | 1 | 1 | 21 | |||
| 22 | Зажим пружины | 96143450 | 5 | 5 | 22 | |||
| 23 | Винт | 11073311 | 2 | 2 | 23 |
