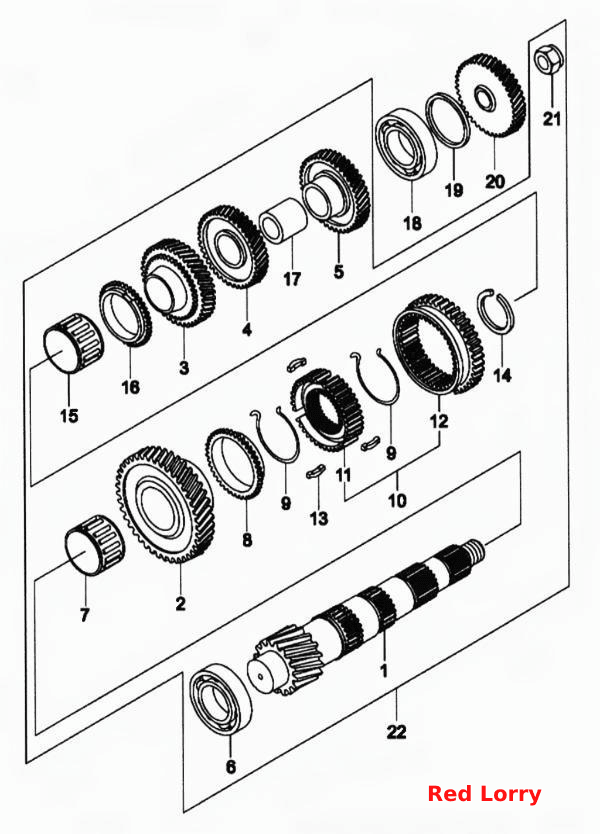

Механизм коробки переменных передач
100%
Название детали
ВАЛ ВТОРИЧНЫЙ КПП
Заводской номер
96238792
Количество на модель
1
№
1
Название детали
ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 1
Заводской номер
24310А78В00-00
Количество на модель
1
№
2
Название детали
ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 1
Заводской номер
96567902
Количество на модель
1
№
2
Название детали
Шестерня 2 передачи
Заводской номер
24320-78В10-000
Количество на модель
1
№
3
Название детали
ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 2
Заводской номер
96567783
Количество на модель
1
№
3
Название детали
Шестерня 3-й передачи
Заводской номер
24331-78В10-000
Количество на модель
1
№
4
Название детали
ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 3
Заводской номер
94580241
Количество на модель
1
№
4
Название детали
ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 4
Заводской номер
96249801
Количество на модель
1
№
5
Название детали
ПОДШИПНИК ВТОРИЧНОГО ВАЛА
Заводской номер
94535225
Количество на модель
1
№
6
Название детали
ПОДШИПНИК ВТОРИЧНОГО ВАЛА
Заводской номер
09265А25022
Количество на модель
1
№
6
Название детали
ПОДШИПНИК
Заводской номер
09263-30042-000
Количество на модель
2
№
7
Название детали
ПОДШИПНИК
Заводской номер
96527808
Количество на модель
2
№
7
Название детали
КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 1 ПЕРЕДАЧИ
Заводской номер
96567906
Количество на модель
1
№
8
Название детали
Пружина синхронизатора
Заводской номер
24441-60В00-000
Количество на модель
2
№
9
Название детали
ПРУЖИНА СИНХРОНИЗАТОРА
Заводской номер
94580260
Количество на модель
2
№
9
Название детали
СИНХРОНИЗАТОР НИЗКОЙ ПЕРЕДАЧИ В СБОРЕ
Заводской номер
96567860
Количество на модель
1
№
10
Название детали
СИНХРОНИЗАТОР НИЗКОЙ ПЕРЕДАЧИ В СБОРЕ
Заводской номер
24400А78В00-00
Количество на модель
1
№
10
Название детали
СТУПИЦА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ
Заводской номер
24411А78В00-00
Количество на модель
1
№
11
Название детали
СТУПИЦА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ
Заводской номер
94580249
Количество на модель
1
№
11
Название детали
ВТУЛКА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ
Заводской номер
24421А78В10-00
Количество на модель
1
№
12
Название детали
ВТУЛКА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ
Заводской номер
96567787
Количество на модель
1
№
12
Название детали
СУХАРЬ СИНХРОНИЗАТОРА
Заводской номер
24471-78В00-000
Количество на модель
3
№
13
Название детали
СУХАРЬ СИНХРОНИЗАТОРА
Заводской номер
94580265
Количество на модель
3
№
13
Название детали
КОЛЬЦО СТОПОРНОЕ СИНХРОНИЗАТОРА
Заводской номер
94580263
Количество на модель
1
№
14
Название детали
Кольцо синхронизатора
Заводской номер
24451-60В00-000
Количество на модель
1
№
14
Название детали
КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 2 ПЕРЕДАЧИ
Заводской номер
96567785
Количество на модель
1
№
16
Название детали
ВТУЛКА 3 И 4 ПЕРЕДАЧ
Заводской номер
24336А78В00-00
Количество на модель
1
№
17
Название детали
ВТУЛКА 3 И 4 ПЕРЕДАЧ
Заводской номер
94580242
Количество на модель
1
№
17
Название детали
ПОДШИПНИК ВТОРИЧНОГО ВАЛА
Заводской номер
94535221
Количество на модель
2
№
18
Название детали
ПОДШИПНИК ВТОРИЧНОГО ВАЛА
Заводской номер
09265А20005-000
Количество на модель
2
№
18
Название детали
Регулировочная шайба тол. 0.80
Заводской номер
09181-33006-000
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525265
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.85
Заводской номер
09181-33007-000
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525266
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.90
Заводской номер
09181-33008-000
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525267
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.95
Заводской номер
09181-33009-000
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525268
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525269
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525270
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525264
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.75
Заводской номер
09181-33005-000
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525263
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.40
Заводской номер
09170-33421-040
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.45
Заводской номер
09170-33421-045
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.50
Заводской номер
09170-33421-050
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.55
Заводской номер
09181-33001-000
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525260
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.60
Заводской номер
09181-33002-000
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525261
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.65
Заводской номер
09181-33003-000
Количество на модель
1
№
19
Название детали
КОЛЬЦО РЕГУЛИРОВОЧНОЕ
Заводской номер
94525262
Количество на модель
1
№
19
Название детали
Регулировочная шайба тол. 0.70
Заводской номер
09181-33004-000
Количество на модель
1
№
19
Название детали
ШЕСТЕРНЯ 5 ПЕРЕДАЧИ
Заводской номер
94580246
Количество на модель
1
№
20
Название детали
ШЕСТЕРНЯ 5 ПЕРЕДАЧИ
Заводской номер
24351-78b60-000
Количество на модель
1
№
20
Название детали
ГАЙКА
Заводской номер
09159а16004-000
Количество на модель
1
№
21
Название детали
ГАЙКА
Заводской номер
94515447
Количество на модель
1
№
21
Название детали
ВАЛ ВТОРИЧНЫЙ КПП В СБОРЕ
Заводской номер
96257617
Количество на модель
1
№
22
Название детали
ВАЛ ВТОРИЧНЫЙ КПП В СБОРЕ
Заводской номер
96569669
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | ВАЛ ВТОРИЧНЫЙ КПП | 96238792 | 1 | 1 | 1 | |||
| 2 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 1 | 24310А78В00-00 | 1 | 1 | 2 | |||
| 2 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 1 | 96567902 | 1 | 1 | 2 | |||
| 3 | Шестерня 2 передачи | 24320-78В10-000 | 1 | 1 | 3 | |||
| 3 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 2 | 96567783 | 1 | 1 | 3 | |||
| 4 | Шестерня 3-й передачи | 24331-78В10-000 | 1 | 1 | 4 | |||
| 4 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 3 | 94580241 | 1 | 1 | 4 | |||
| 5 | ШЕСТЕРНЯ ВТОРИЧНОГО ВАЛА № 4 | 96249801 | 1 | 1 | 5 | |||
| 6 | ПОДШИПНИК ВТОРИЧНОГО ВАЛА | 94535225 | 1 | 1 | 6 | |||
| 6 | ПОДШИПНИК ВТОРИЧНОГО ВАЛА | 09265А25022 | 1 | 1 | 6 | |||
| 7 | ПОДШИПНИК | 09263-30042-000 | 2 | 2 | 7 | |||
| 7 | ПОДШИПНИК | 96527808 | 2 | 2 | 7 | |||
| 8 | КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 1 ПЕРЕДАЧИ | 96567906 | 1 | 1 | 8 | |||
| 9 | Пружина синхронизатора | 24441-60В00-000 | 2 | 2 | 9 | |||
| 9 | ПРУЖИНА СИНХРОНИЗАТОРА | 94580260 | 2 | 2 | 9 | |||
| 10 | СИНХРОНИЗАТОР НИЗКОЙ ПЕРЕДАЧИ В СБОРЕ | 96567860 | 1 | 1 | 10 | |||
| 10 | СИНХРОНИЗАТОР НИЗКОЙ ПЕРЕДАЧИ В СБОРЕ | 24400А78В00-00 | 1 | 1 | 10 | |||
| 11 | СТУПИЦА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ | 24411А78В00-00 | 1 | 1 | 11 | |||
| 11 | СТУПИЦА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ | 94580249 | 1 | 1 | 11 | |||
| 12 | ВТУЛКА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ | 24421А78В10-00 | 1 | 1 | 12 | |||
| 12 | ВТУЛКА СИНХРОНИЗАТОРА НИЗКОЙ ПЕРЕДАЧИ | 96567787 | 1 | 1 | 12 | |||
| 13 | СУХАРЬ СИНХРОНИЗАТОРА | 24471-78В00-000 | 3 | 3 | 13 | |||
| 13 | СУХАРЬ СИНХРОНИЗАТОРА | 94580265 | 3 | 3 | 13 | |||
| 14 | КОЛЬЦО СТОПОРНОЕ СИНХРОНИЗАТОРА | 94580263 | 1 | 1 | 14 | |||
| 14 | Кольцо синхронизатора | 24451-60В00-000 | 1 | 1 | 14 | |||
| 16 | КОЛЬЦО ЗУБЧАТОЕ СИНХРОНИЗАТОРА 2 ПЕРЕДАЧИ | 96567785 | 1 | 1 | 16 | |||
| 17 | ВТУЛКА 3 И 4 ПЕРЕДАЧ | 24336А78В00-00 | 1 | 1 | 17 | |||
| 17 | ВТУЛКА 3 И 4 ПЕРЕДАЧ | 94580242 | 1 | 1 | 17 | |||
| 18 | ПОДШИПНИК ВТОРИЧНОГО ВАЛА | 94535221 | 2 | 2 | 18 | |||
| 18 | ПОДШИПНИК ВТОРИЧНОГО ВАЛА | 09265А20005-000 | 2 | 2 | 18 | |||
| 19 | Регулировочная шайба тол. 0.80 | 09181-33006-000 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525265 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.85 | 09181-33007-000 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525266 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.90 | 09181-33008-000 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525267 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.95 | 09181-33009-000 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525268 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525269 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525270 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525264 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.75 | 09181-33005-000 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525263 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.40 | 09170-33421-040 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.45 | 09170-33421-045 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.50 | 09170-33421-050 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.55 | 09181-33001-000 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525260 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.60 | 09181-33002-000 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525261 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.65 | 09181-33003-000 | 1 | 1 | 19 | |||
| 19 | КОЛЬЦО РЕГУЛИРОВОЧНОЕ | 94525262 | 1 | 1 | 19 | |||
| 19 | Регулировочная шайба тол. 0.70 | 09181-33004-000 | 1 | 1 | 19 | |||
| 20 | ШЕСТЕРНЯ 5 ПЕРЕДАЧИ | 94580246 | 1 | 1 | 20 | |||
| 20 | ШЕСТЕРНЯ 5 ПЕРЕДАЧИ | 24351-78b60-000 | 1 | 1 | 20 | |||
| 21 | ГАЙКА | 09159а16004-000 | 1 | 1 | 21 | |||
| 21 | ГАЙКА | 94515447 | 1 | 1 | 21 | |||
| 22 | ВАЛ ВТОРИЧНЫЙ КПП В СБОРЕ | 96257617 | 1 | 1 | 22 | |||
| 22 | ВАЛ ВТОРИЧНЫЙ КПП В СБОРЕ | 96569669 | 1 | 1 | 22 |
