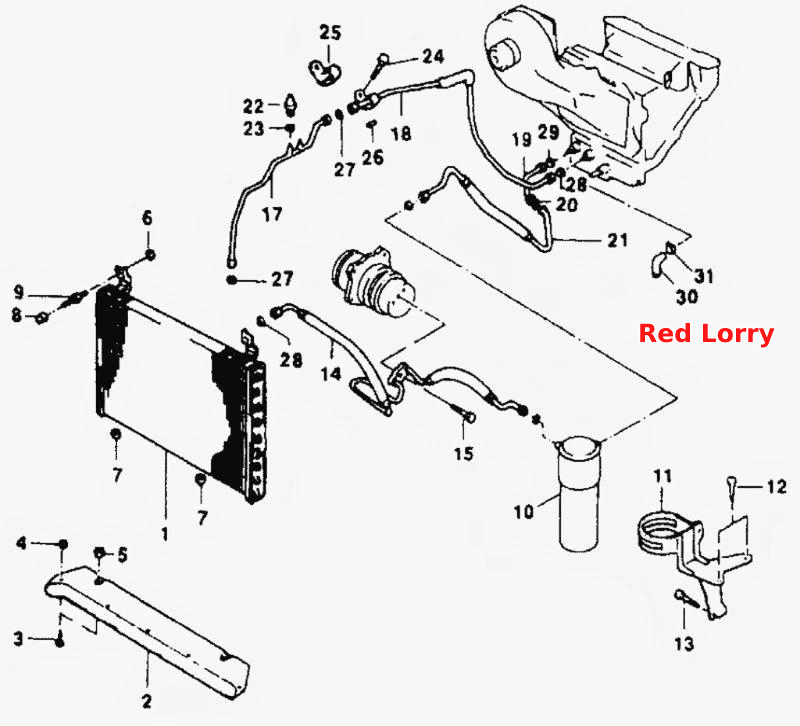

Кондиционер
100%
Название детали
Конденсатор в сборе
Заводской номер
96164823
Количество на модель
1
№
1
Название детали
Передний увлажнитель воздуха
Заводской номер
96122364
Количество на модель
1
№
2
Название детали
Винт
Заводской номер
10080305
Количество на модель
5
№
3
Название детали
Гайка
Заводской номер
96213926
Количество на модель
3
№
4
Название детали
Специальная гайка
Заводской номер
8948104
Количество на модель
2
№
5
Название детали
Фланцевая гайка
Заводской номер
11063471
Количество на модель
2
№
6
Название детали
Уплотнитель изоляции
Заводской номер
90245007
Количество на модель
2
№
7
Название детали
Гайка натяжения
Заводской номер
90245100
Количество на модель
2
№
8
Название детали
Бампер компрессора
Заводской номер
90244956
Количество на модель
2
№
9
Название детали
Аккумулятор в сборе
Заводской номер
НR132836
Количество на модель
1
№
10
Название детали
Кронштейн аккумулятора
Заводской номер
96178753
Количество на модель
1
№
11
Название детали
Вит кронштейна аккумулятора
Заводской номер
96133618
Количество на модель
2
№
12
Название детали
Винт
Заводской номер
11072641
Количество на модель
1
№
13
Название детали
Трубка подачи фриона
Заводской номер
96178550-А
Количество на модель
1
№
14
Название детали
Винт
Заводской номер
11040075
Количество на модель
1
№
15
Название детали
Трубка компрессора
Заводской номер
96185078
Количество на модель
1
№
17
Название детали
Трубка компрессора
Заводской номер
96178546
Количество на модель
1
№
18
Название детали
Трубка
Заводской номер
96167933
Количество на модель
1
№
19
Название детали
Фиксирующее кольцо
Заводской номер
96185076
Количество на модель
1
№
20
Название детали
Всасывающий канал
Заводской номер
96208508
Количество на модель
1
№
21
Название детали
Включатель компрессора
Заводской номер
96177469
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
96176436
Количество на модель
1
№
23
Название детали
Винт
Заводской номер
11072642
Количество на модель
1
№
24
Название детали
Проход
Заводской номер
3033879
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
96176435
Количество на модель
1
№
27
Название детали
Кольцо
Заводской номер
96175630
Количество на модель
3
№
28
Название детали
Кольцо
Заводской номер
96176434
Количество на модель
3
№
29
Название детали
Сливной канал
Заводской номер
90239786
Количество на модель
1
№
30
Название детали
Зажим шланга
Заводской номер
11091411
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Конденсатор в сборе | 96164823 | 1 | 1 | 1 | |||
| 2 | Передний увлажнитель воздуха | 96122364 | 1 | 1 | 2 | |||
| 3 | Винт | 10080305 | 5 | 5 | 3 | |||
| 4 | Гайка | 96213926 | 3 | 3 | 4 | |||
| 5 | Специальная гайка | 8948104 | 2 | 2 | 5 | |||
| 6 | Фланцевая гайка | 11063471 | 2 | 2 | 6 | |||
| 7 | Уплотнитель изоляции | 90245007 | 2 | 2 | 7 | |||
| 8 | Гайка натяжения | 90245100 | 2 | 2 | 8 | |||
| 9 | Бампер компрессора | 90244956 | 2 | 2 | 9 | |||
| 10 | Аккумулятор в сборе | НR132836 | 1 | 1 | 10 | |||
| 11 | Кронштейн аккумулятора | 96178753 | 1 | 1 | 11 | |||
| 12 | Вит кронштейна аккумулятора | 96133618 | 2 | 2 | 12 | |||
| 13 | Винт | 11072641 | 1 | 1 | 13 | |||
| 14 | Трубка подачи фриона | 96178550-А | 1 | 1 | 14 | |||
| 15 | Винт | 11040075 | 1 | 1 | 15 | |||
| 17 | Трубка компрессора | 96185078 | 1 | 1 | 17 | |||
| 18 | Трубка компрессора | 96178546 | 1 | 1 | 18 | |||
| 19 | Трубка | 96167933 | 1 | 1 | 19 | |||
| 20 | Фиксирующее кольцо | 96185076 | 1 | 1 | 20 | |||
| 21 | Всасывающий канал | 96208508 | 1 | 1 | 21 | |||
| 22 | Включатель компрессора | 96177469 | 1 | 1 | 22 | |||
| 23 | Кольцо | 96176436 | 1 | 1 | 23 | |||
| 24 | Винт | 11072642 | 1 | 1 | 24 | |||
| 26 | Проход | 3033879 | 1 | 1 | 26 | |||
| 27 | Кольцо | 96176435 | 1 | 1 | 27 | |||
| 28 | Кольцо | 96175630 | 3 | 3 | 28 | |||
| 29 | Кольцо | 96176434 | 3 | 3 | 29 | |||
| 30 | Сливной канал | 90239786 | 1 | 1 | 30 | |||
| 31 | Зажим шланга | 11091411 | 1 | 1 | 31 |
