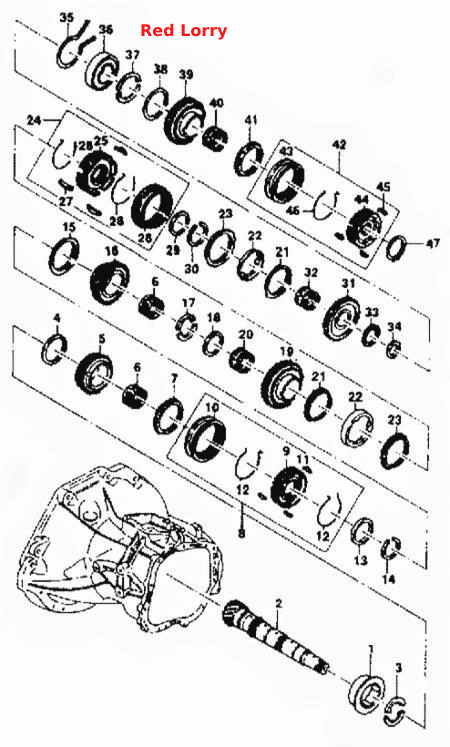

Механизм коробки переменных передач
100%
Название детали
Роликовый подшипник
Заводской номер
90373802
Количество на модель
1
№
1
Название детали
Главный вал коробки передач в сборе
Заводской номер
90279911
Количество на модель
1
№
2
Название детали
Стопорная шайба главного вала
Заводской номер
90199104
Количество на модель
2
№
3
Название детали
Кольцо стопорной шайбы
Заводской номер
90112228
Количество на модель
1
№
4
Название детали
Шестерня 4-ой передачи в сборе
Заводской номер
К96157320
Количество на модель
1
№
5
Название детали
Игольчатый подшипник
Заводской номер
90147685
Количество на модель
2
№
6
Название детали
Кольцо синхронизатора
Заводской номер
90304685
Количество на модель
2
№
7
Название детали
Муфта синхронизатора в сборе
Заводской номер
90236634
Количество на модель
1
№
8
Название детали
Ступица синхронизатора
Заводской номер
N/S(8)
Количество на модель
№
9
Название детали
Сухарь синхронизатора
Заводской номер
90199973
Количество на модель
3
№
11
Название детали
Пружина синхронизатора 3 и 4 передач
Заводской номер
90250023
Количество на модель
2
№
12
Название детали
Шайба механизма сцепления
Заводской номер
90142579
Количество на модель
1
№
13
Название детали
Кольцо синхронизатора
Заводской номер
90373021
Количество на модель
2
№
15
Название детали
Шестерня 3-ей передачи в сборе
Заводской номер
96157319
Количество на модель
1
№
16
Название детали
Кольцо стопорной шайбы
Заводской номер
90199644
Количество на модель
1
№
18
Название детали
Шестерня 2-ой передачи в сборе
Заводской номер
90236651
Количество на модель
1
№
19
Название детали
Игольчатый подшипник
Заводской номер
90373750
Количество на модель
1
№
20
Название детали
Внутреннее кольцо синхронизатора
Заводской номер
90305938
Количество на модель
2
№
21
Название детали
Конусное промежуточное кольцо
Заводской номер
90250034
Количество на модель
2
№
22
Название детали
Наружное кольцо синхронизатора
Заводской номер
90305939
Количество на модель
2
№
23
Название детали
Синхронизатор в сборе
Заводской номер
90236633
Количество на модель
1
№
24
Название детали
Ступица синхронизатора 1 и 2 передач
Заводской номер
N/S(24)
Количество на модель
№
25
Название детали
Сухари синхронизатора 1 и 2 передач
Заводской номер
90199019
Количество на модель
3
№
27
Название детали
Пружина синхронизатора 1 и 2 передач
Заводской номер
90250029
Количество на модель
2
№
28
Название детали
Изолирующая шайба
Заводской номер
90142580
Количество на модель
1
№
29
Название детали
Стопорное кольцо
Заводской номер
90142582
Количество на модель
1
№
30
Название детали
Шестерня 1 -ой передачи в сборе
Заводской номер
90334381
Количество на модель
1
№
31
Название детали
Игольчатый подшипник
Заводской номер
90373752
Количество на модель
1
№
32
Название детали
Игольчатый подшипник
Заводской номер
90373751
Количество на модель
1
№
33
Название детали
Диск главного вала
Заводской номер
90142561
Количество на модель
1
№
34
Название детали
Стопорное кольцо
Заводской номер
90373019
Количество на модель
1
№
35
Название детали
Подшипник главного вала
Заводской номер
96108006
Количество на модель
1
№
36
Название детали
Шайба главного вала
Заводской номер
90223614
Количество на модель
2
№
37
Название детали
Стопорное кольцо
Заводской номер
90142139
Количество на модель
1
№
38
Название детали
Шестерня 5-ой передачи в сборе
Заводской номер
К90373005
Количество на модель
1
№
39
Название детали
Игольчатый подшипник
Заводской номер
90373748
Количество на модель
1
№
40
Название детали
Кольцо синхронизатора
Заводской номер
90304686
Количество на модель
1
№
41
Название детали
Синхронизатор 5-ой передачи в сборе
Заводской номер
90142140
Количество на модель
1
№
42
Название детали
Скользящая муфта синхронизатора
Заводской номер
N/S(42)
Количество на модель
№
43
Название детали
Сухарь синхронизатора 5-ой передачи
Заводской номер
90142143
Количество на модель
3
№
45
Название детали
Пружина синхронизатора 5-ой передач
Заводской номер
90157546
Количество на модель
1
№
46
Название детали
Стопорное кольцо
Заводской номер
90373017
Количество на модель
1
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Роликовый подшипник | 90373802 | 1 | 1 | 1 | |||
| 2 | Главный вал коробки передач в сборе | 90279911 | 1 | 1 | 2 | |||
| 3 | Стопорная шайба главного вала | 90199104 | 2 | 2 | 3 | |||
| 4 | Кольцо стопорной шайбы | 90112228 | 1 | 1 | 4 | |||
| 5 | Шестерня 4-ой передачи в сборе | К96157320 | 1 | 1 | 5 | |||
| 6 | Игольчатый подшипник | 90147685 | 2 | 2 | 6 | |||
| 7 | Кольцо синхронизатора | 90304685 | 2 | 2 | 7 | |||
| 8 | Муфта синхронизатора в сборе | 90236634 | 1 | 1 | 8 | |||
| 9 | Ступица синхронизатора | N/S(8) | 9 | |||||
| 11 | Сухарь синхронизатора | 90199973 | 3 | 3 | 11 | |||
| 12 | Пружина синхронизатора 3 и 4 передач | 90250023 | 2 | 2 | 12 | |||
| 13 | Шайба механизма сцепления | 90142579 | 1 | 1 | 13 | |||
| 15 | Кольцо синхронизатора | 90373021 | 2 | 2 | 15 | |||
| 16 | Шестерня 3-ей передачи в сборе | 96157319 | 1 | 1 | 16 | |||
| 18 | Кольцо стопорной шайбы | 90199644 | 1 | 1 | 18 | |||
| 19 | Шестерня 2-ой передачи в сборе | 90236651 | 1 | 1 | 19 | |||
| 20 | Игольчатый подшипник | 90373750 | 1 | 1 | 20 | |||
| 21 | Внутреннее кольцо синхронизатора | 90305938 | 2 | 2 | 21 | |||
| 22 | Конусное промежуточное кольцо | 90250034 | 2 | 2 | 22 | |||
| 23 | Наружное кольцо синхронизатора | 90305939 | 2 | 2 | 23 | |||
| 24 | Синхронизатор в сборе | 90236633 | 1 | 1 | 24 | |||
| 25 | Ступица синхронизатора 1 и 2 передач | N/S(24) | 25 | |||||
| 27 | Сухари синхронизатора 1 и 2 передач | 90199019 | 3 | 3 | 27 | |||
| 28 | Пружина синхронизатора 1 и 2 передач | 90250029 | 2 | 2 | 28 | |||
| 29 | Изолирующая шайба | 90142580 | 1 | 1 | 29 | |||
| 30 | Стопорное кольцо | 90142582 | 1 | 1 | 30 | |||
| 31 | Шестерня 1 -ой передачи в сборе | 90334381 | 1 | 1 | 31 | |||
| 32 | Игольчатый подшипник | 90373752 | 1 | 1 | 32 | |||
| 33 | Игольчатый подшипник | 90373751 | 1 | 1 | 33 | |||
| 34 | Диск главного вала | 90142561 | 1 | 1 | 34 | |||
| 35 | Стопорное кольцо | 90373019 | 1 | 1 | 35 | |||
| 36 | Подшипник главного вала | 96108006 | 1 | 1 | 36 | |||
| 37 | Шайба главного вала | 90223614 | 2 | 2 | 37 | |||
| 38 | Стопорное кольцо | 90142139 | 1 | 1 | 38 | |||
| 39 | Шестерня 5-ой передачи в сборе | К90373005 | 1 | 1 | 39 | |||
| 40 | Игольчатый подшипник | 90373748 | 1 | 1 | 40 | |||
| 41 | Кольцо синхронизатора | 90304686 | 1 | 1 | 41 | |||
| 42 | Синхронизатор 5-ой передачи в сборе | 90142140 | 1 | 1 | 42 | |||
| 43 | Скользящая муфта синхронизатора | N/S(42) | 43 | |||||
| 45 | Сухарь синхронизатора 5-ой передачи | 90142143 | 3 | 3 | 45 | |||
| 46 | Пружина синхронизатора 5-ой передач | 90157546 | 1 | 1 | 46 | |||
| 47 | Стопорное кольцо | 90373017 | 1 | 1 | 47 |
