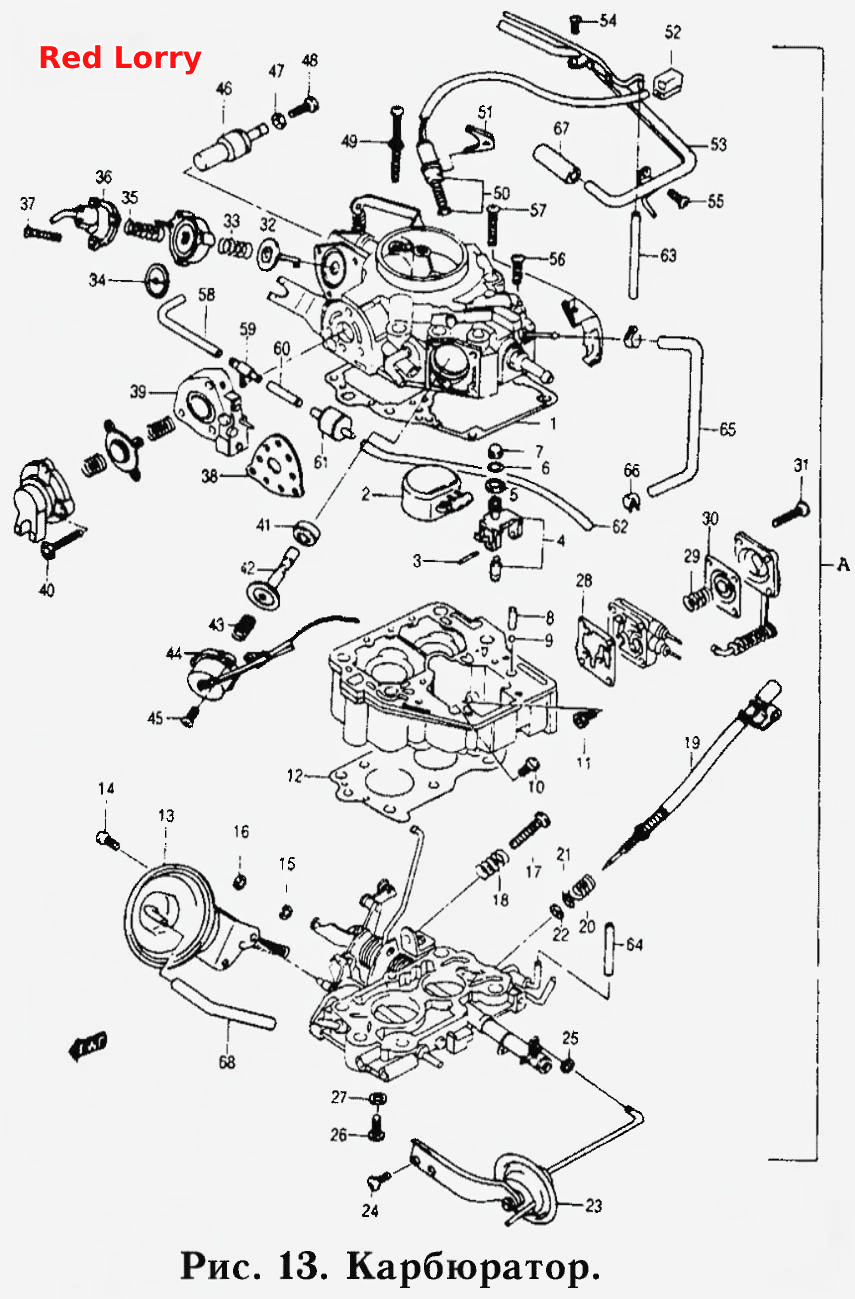

Карбюратор
100%
Название детали
Карбюратор в сборе
Заводской номер
13201 А78В10-000
Количество на модель
1
№
Название детали
Шланг
Заводской номер
13684-81400-000
Количество на модель
1
№
Название детали
Жиклер в сборе
Заводской номер
18565-78800-000
Количество на модель
1
№
1
Название детали
Пластина
Заводской номер
13331-70800-000
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
13265-78В00-000
Количество на модель
1
№
1
Название детали
Диафрагма в сборе
Заводской номер
13491-78В00-000
Количество на модель
1
№
2
Название детали
Поплавок
Заводской номер
13319-84000-000
Количество на модель
1
№
2
Название детали
Шланг
Заводской номер
13683-85200-000
Количество на модель
1
№
2
Название детали
Палец поплавка
Заводской номер
13254-78110-000
Количество на модель
1
№
3
Название детали
Игольчатый клапан в сборе
Заводской номер
13332-84000-000
Количество на модель
1
№
4
Название детали
Винт
Заводской номер
13398-78В00-000
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
13381-84000-000
Количество на модель
1
№
5
Название детали
Викт
Заводской номер
13604-78800-000
Количество на модель
1
№
6
Название детали
Зажим
Заводской номер
13692-78800-000
Количество на модель
2
№
6
Название детали
Кольцо
Заводской номер
13374-55А00-000
Количество на модель
1
№
6
Название детали
Фильтр
Заводской номер
13376-84110-000
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
02112-05066-000
Количество на модель
1
№
7
Название детали
Грузик
Заводской номер
13325-84000-000
Количество на модель
1
№
8
Название детали
Шланг
Заводской номер
13684-78В00-000
Количество на модель
1
№
8
Название детали
Комплект прокладок карбюратора
Заводской номер
13229-78В00-000
Количество на модель
1
№
9
Название детали
Ниппель
Заводской номер
13685-16720-000
Количество на модель
1
№
9
Название детали
Шарик
Заводской номер
13596-18900-000
Количество на модель
2
№
9
Название детали
Вспомогательный жиклер
Заводской номер
09491-36004-000
Количество на модель
1
№
10
Название детали
Главный жиклер
Заводской номер
09491-98007-000
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
13269-78В00-000
Количество на модель
1
№
12
Название детали
Камера разряжения в сборе
Заводской номер
13500-55А00-000
Количество на модель
1
№
13
Название детали
Винт
Заводской номер
13602-05088-000
Количество на модель
2
№
14
Название детали
Кольцо
Заводской номер
13298-49000-000
Количество на модель
1
№
15
Название детали
Зажим
Заводской номер
13692-55А00-000
Количество на модель
1
№
16
Название детали
Винт
Заводской номер
13374-85000-000
Количество на модель
1
№
17
Название детали
Пружина
Заводской номер
13342-82370-000
Количество на модель
1
№
18
Название детали
Вспомогательный винт
Заводской номер
13269-78310-000
Количество на модель
1
№
19
Название детали
Пружина
Заводской номер
13271-37100-000
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
13432-47090-000
Количество на модель
1
№
21
Название детали
Набивка сальника
Заводской номер
13433-79110-000
Количество на модель
1
№
22
Название детали
Камера разряжения в сборе
Заводской номер
13280-78В00-000
Количество на модель
1
№
23
Название детали
Винт
Заводской номер
13602-05128-000
Количество на модель
2
№
24
Название детали
Стопорное кольцо
Заводской номер
13384-78330-000
Количество на модель
1
№
25
Название детали
Викт
Заводской номер
13602-78В00-000
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
13449-27А00-000
Количество на модель
1
№
27
Название детали
Прокладка
Заводской номер
13363-84000-000
Количество на модель
1
№
28
Название детали
Пружина ускорительного насоса
Заводской номер
13494-73010-000
Количество на модель
1
№
29
Название детали
Диафрагма
Заводской номер
13491-79110-000
Количество на модель
1
№
30
Название детали
Винт
Заводской номер
13601-60А00-000
Количество на модель
4
№
31
Название детали
Пружина
Заводской номер
13417-78В00-000
Количество на модель
1
№
33
Название детали
Диафрагма в сборе
Заводской номер
13500-78В00-000
Количество на модель
1
№
34
Название детали
Пружина
Заводской номер
13346-60А10-000
Количество на модель
1
№
35
Название детали
Крышка в сборе
Заводской номер
13502-78В00-000
Количество на модель
1
№
36
Название детали
Винт
Заводской номер
13602-38А00-000
Количество на модель
3
№
37
Название детали
Прокладка
Заводской номер
13251-78В00-000
Количество на модель
1
№
38
Название детали
Корпус в сборе
Заводской номер
18119-78800-000
Количество на модель
1
№
39
Название детали
Винт
Заводской номер
02112-35356-000
Количество на модель
3
№
40
Название детали
Винт
Заводской номер
13602-05А40-000
Количество на модель
3
№
45
Название детали
Термоэлемент
Заводской номер
13212-84000-000
Количество на модель
1
№
46
Название детали
Гайка
Заводской номер
08310-32046-000
Количество на модель
1
№
47
Название детали
Винт
Заводской номер
13376-84020-000
Количество на модель
1
№
48
Название детали
Винт
Заводской номер
02112-35656-000
Количество на модель
4
№
49
Название детали
Соленоид
Заводской номер
13260-78В00-000
Количество на модель
1
№
50
Название детали
Шланг
Заводской номер
13689-78800-000
Количество на модель
1
№
65
Название детали
Шланг
Заводской номер
13683-81400-000
Количество на модель
1
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Карбюратор в сборе | 13201 А78В10-000 | 1 | 1 | |||||
| Шланг | 13684-81400-000 | 1 | 1 | |||||
| 1 | Жиклер в сборе | 18565-78800-000 | 1 | 1 | 1 | |||
| 1 | Пластина | 13331-70800-000 | 1 | 1 | 1 | |||
| 1 | Прокладка | 13265-78В00-000 | 1 | 1 | 1 | |||
| 2 | Диафрагма в сборе | 13491-78В00-000 | 1 | 1 | 2 | |||
| 2 | Поплавок | 13319-84000-000 | 1 | 1 | 2 | |||
| 2 | Шланг | 13683-85200-000 | 1 | 1 | 2 | |||
| 3 | Палец поплавка | 13254-78110-000 | 1 | 1 | 3 | |||
| 4 | Игольчатый клапан в сборе | 13332-84000-000 | 1 | 1 | 4 | |||
| 5 | Винт | 13398-78В00-000 | 1 | 1 | 5 | |||
| 5 | Шайба | 13381-84000-000 | 1 | 1 | 5 | |||
| 6 | Викт | 13604-78800-000 | 1 | 1 | 6 | |||
| 6 | Зажим | 13692-78800-000 | 2 | 2 | 6 | |||
| 6 | Кольцо | 13374-55А00-000 | 1 | 1 | 6 | |||
| 7 | Фильтр | 13376-84110-000 | 1 | 1 | 7 | |||
| 7 | Винт | 02112-05066-000 | 1 | 1 | 7 | |||
| 8 | Грузик | 13325-84000-000 | 1 | 1 | 8 | |||
| 8 | Шланг | 13684-78В00-000 | 1 | 1 | 8 | |||
| 9 | Комплект прокладок карбюратора | 13229-78В00-000 | 1 | 1 | 9 | |||
| 9 | Ниппель | 13685-16720-000 | 1 | 1 | 9 | |||
| 9 | Шарик | 13596-18900-000 | 2 | 2 | 9 | |||
| 10 | Вспомогательный жиклер | 09491-36004-000 | 1 | 1 | 10 | |||
| 11 | Главный жиклер | 09491-98007-000 | 1 | 1 | 11 | |||
| 12 | Прокладка | 13269-78В00-000 | 1 | 1 | 12 | |||
| 13 | Камера разряжения в сборе | 13500-55А00-000 | 1 | 1 | 13 | |||
| 14 | Винт | 13602-05088-000 | 2 | 2 | 14 | |||
| 15 | Кольцо | 13298-49000-000 | 1 | 1 | 15 | |||
| 16 | Зажим | 13692-55А00-000 | 1 | 1 | 16 | |||
| 17 | Винт | 13374-85000-000 | 1 | 1 | 17 | |||
| 18 | Пружина | 13342-82370-000 | 1 | 1 | 18 | |||
| 19 | Вспомогательный винт | 13269-78310-000 | 1 | 1 | 19 | |||
| 20 | Пружина | 13271-37100-000 | 1 | 1 | 20 | |||
| 21 | Шайба | 13432-47090-000 | 1 | 1 | 21 | |||
| 22 | Набивка сальника | 13433-79110-000 | 1 | 1 | 22 | |||
| 23 | Камера разряжения в сборе | 13280-78В00-000 | 1 | 1 | 23 | |||
| 24 | Винт | 13602-05128-000 | 2 | 2 | 24 | |||
| 25 | Стопорное кольцо | 13384-78330-000 | 1 | 1 | 25 | |||
| 26 | Викт | 13602-78В00-000 | 1 | 1 | 26 | |||
| 27 | Шайба | 13449-27А00-000 | 1 | 1 | 27 | |||
| 28 | Прокладка | 13363-84000-000 | 1 | 1 | 28 | |||
| 29 | Пружина ускорительного насоса | 13494-73010-000 | 1 | 1 | 29 | |||
| 30 | Диафрагма | 13491-79110-000 | 1 | 1 | 30 | |||
| 31 | Винт | 13601-60А00-000 | 4 | 4 | 31 | |||
| 33 | Пружина | 13417-78В00-000 | 1 | 1 | 33 | |||
| 34 | Диафрагма в сборе | 13500-78В00-000 | 1 | 1 | 34 | |||
| 35 | Пружина | 13346-60А10-000 | 1 | 1 | 35 | |||
| 36 | Крышка в сборе | 13502-78В00-000 | 1 | 1 | 36 | |||
| 37 | Винт | 13602-38А00-000 | 3 | 3 | 37 | |||
| 38 | Прокладка | 13251-78В00-000 | 1 | 1 | 38 | |||
| 39 | Корпус в сборе | 18119-78800-000 | 1 | 1 | 39 | |||
| 40 | Винт | 02112-35356-000 | 3 | 3 | 40 | |||
| 45 | Винт | 13602-05А40-000 | 3 | 3 | 45 | |||
| 46 | Термоэлемент | 13212-84000-000 | 1 | 1 | 46 | |||
| 47 | Гайка | 08310-32046-000 | 1 | 1 | 47 | |||
| 48 | Винт | 13376-84020-000 | 1 | 1 | 48 | |||
| 49 | Винт | 02112-35656-000 | 4 | 4 | 49 | |||
| 50 | Соленоид | 13260-78В00-000 | 1 | 1 | 50 | |||
| 65 | Шланг | 13689-78800-000 | 1 | 1 | 65 | |||
| 68 | Шланг | 13683-81400-000 | 1 | 1 | 68 |
