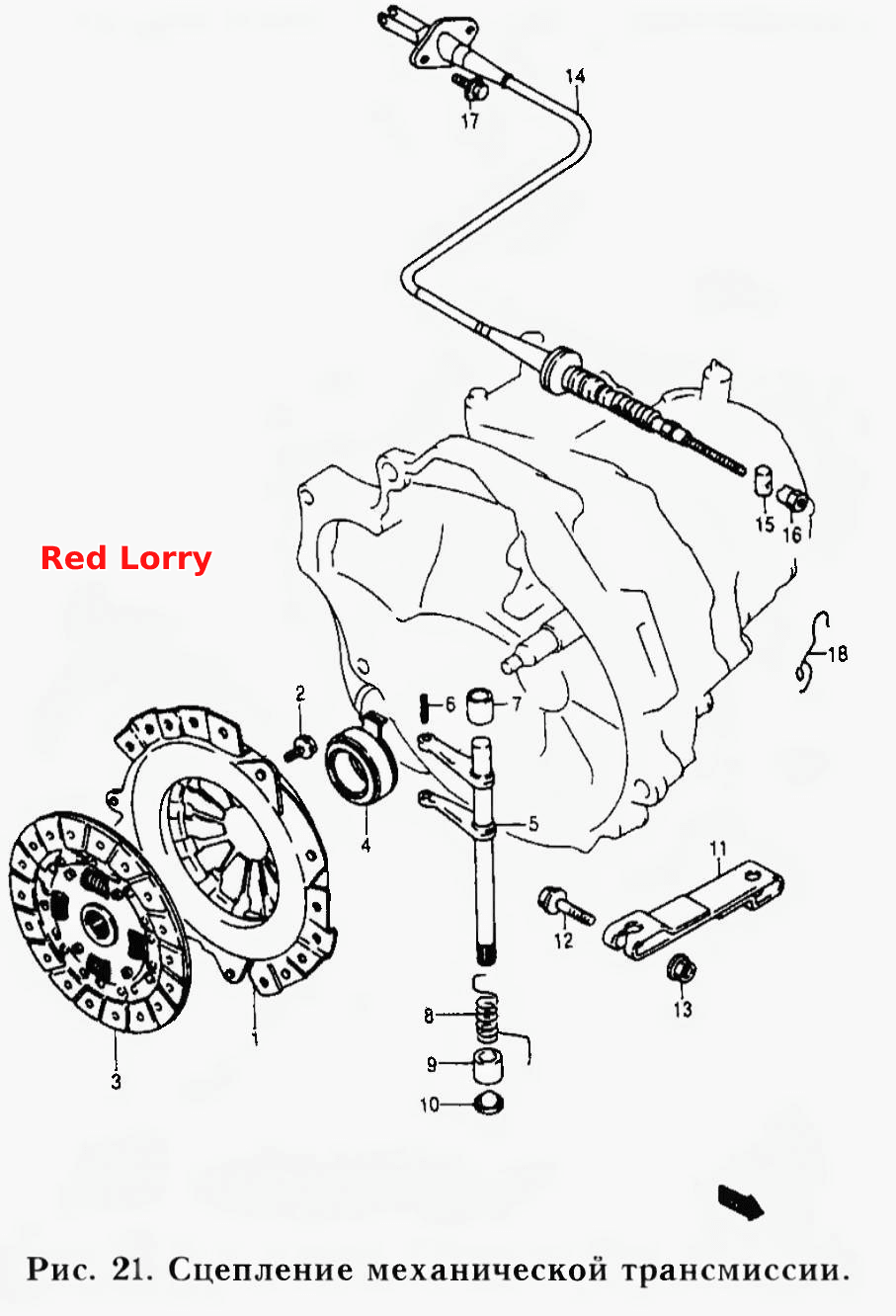

Сцепление механической трансмиссии
100%
Название детали
Корзина сцепления в сборе
Заводской номер
22100А78В00-000
Количество на модель
1
№
1
Название детали
Болт корзины сцепления
Заводской номер
22113А78В00-000
Количество на модель
6
№
2
Название детали
Диск сцепления в комплекте
Заводской номер
22400А78В20-000
Количество на модель
1
№
3
Название детали
Выжимной подшипник
Заводской номер
23265-78В00-000
Количество на модель
1
№
4
Название детали
Вал механизма сцепления
Заводской номер
23260А73В00-000
Количество на модель
1
№
5
Название детали
Палец вилки
Заводской номер
09205-03024-000
Количество на модель
1
№
6
Название детали
Втулка №1
Заводской номер
09300-14016-000
Количество на модель
1
№
7
Название детали
Возвратная пружина вала
Заводской номер
23269-73В00-000
Количество на модель
1
№
8
Название детали
Втулка №2
Заводской номер
09300-14017-000
Количество на модель
1
№
9
Название детали
Уплотнитель вала сцепления
Заводской номер
09284-14005-000
Количество на модель
1
№
10
Название детали
Рычаг механизма сцепления
Заводской номер
23266А73В02-000
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
01954-08353-000
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
08316-26083-000
Количество на модель
1
№
13
Название детали
Трос сцепления в сборе
Заводской номер
2371 0А78В10-000
Количество на модель
1
№
14
Название детали
Соединительный палец
Заводской номер
09209А13018-000
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
09150А06015-000
Количество на модель
1
№
16
Название детали
Болт троса сцепления
Заводской номер
09119-06052-000
Количество на модель
1
№
17
Название детали
Зажим троса сцепления
Заводской номер
23915А78800-000
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корзина сцепления в сборе | 22100А78В00-000 | 1 | 1 | 1 | |||
| 2 | Болт корзины сцепления | 22113А78В00-000 | 6 | 6 | 2 | |||
| 3 | Диск сцепления в комплекте | 22400А78В20-000 | 1 | 1 | 3 | |||
| 4 | Выжимной подшипник | 23265-78В00-000 | 1 | 1 | 4 | |||
| 5 | Вал механизма сцепления | 23260А73В00-000 | 1 | 1 | 5 | |||
| 6 | Палец вилки | 09205-03024-000 | 1 | 1 | 6 | |||
| 7 | Втулка №1 | 09300-14016-000 | 1 | 1 | 7 | |||
| 8 | Возвратная пружина вала | 23269-73В00-000 | 1 | 1 | 8 | |||
| 9 | Втулка №2 | 09300-14017-000 | 1 | 1 | 9 | |||
| 10 | Уплотнитель вала сцепления | 09284-14005-000 | 1 | 1 | 10 | |||
| 11 | Рычаг механизма сцепления | 23266А73В02-000 | 1 | 1 | 11 | |||
| 12 | Болт | 01954-08353-000 | 1 | 1 | 12 | |||
| 13 | Гайка | 08316-26083-000 | 1 | 1 | 13 | |||
| 14 | Трос сцепления в сборе | 2371 0А78В10-000 | 1 | 1 | 14 | |||
| 15 | Соединительный палец | 09209А13018-000 | 1 | 1 | 15 | |||
| 16 | Гайка | 09150А06015-000 | 1 | 1 | 16 | |||
| 17 | Болт троса сцепления | 09119-06052-000 | 1 | 1 | 17 | |||
| 18 | Зажим троса сцепления | 23915А78800-000 | 1 | 1 | 18 |
