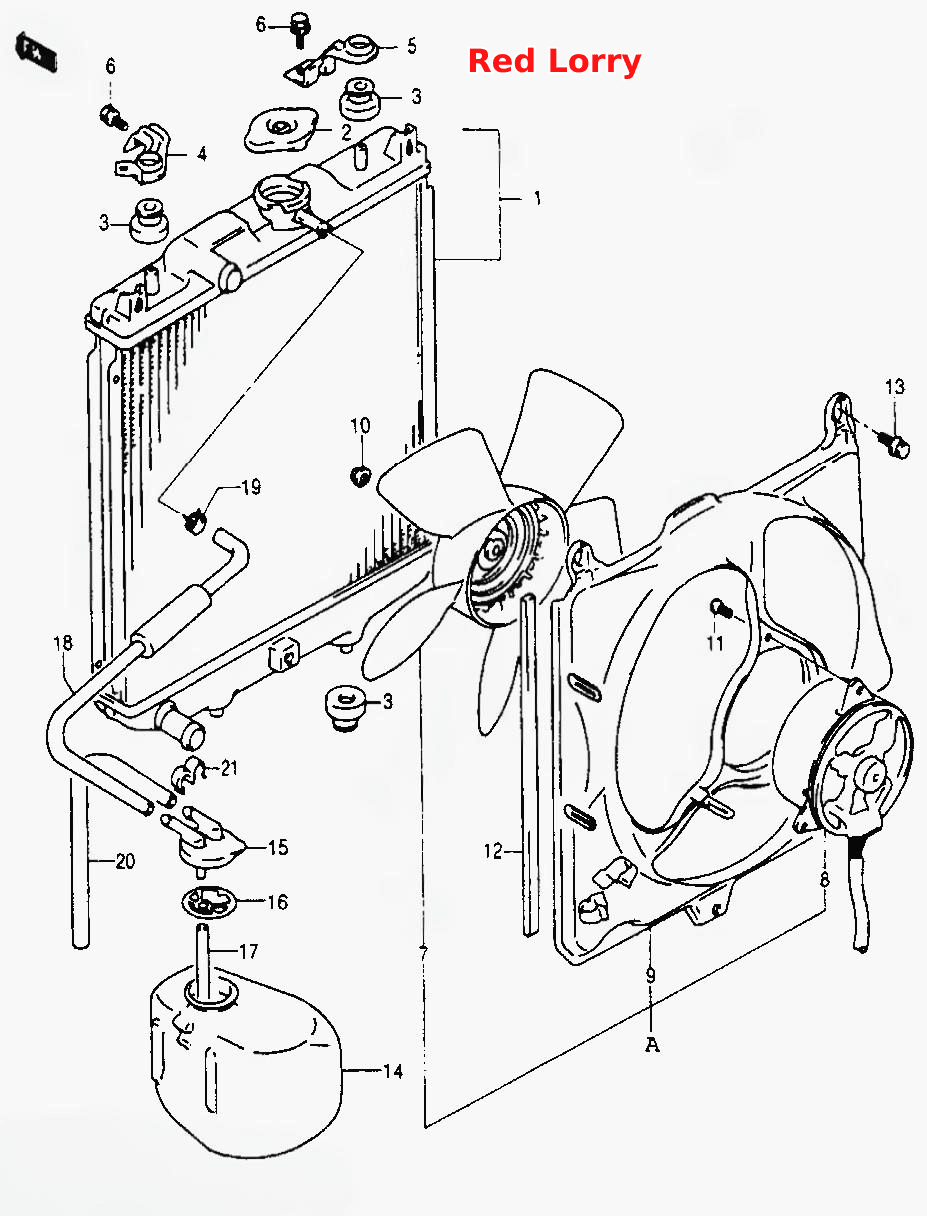

Радиатор
100%
Название детали
Вентилятор охлаждения
Заводской номер
17100А78В00-000
Количество на модель
1
№
Название детали
Радиатор в сборе
Заводской номер
17700А78800-000
Количество на модель
1
№
1
Название детали
Крышка радиатора в комплекте
Заводской номер
17920А78В10-000
Количество на модель
1
№
2
Название детали
Крепление опоры радиатора
Заводской номер
17879-70В01-000
Количество на модель
4
№
3
Название детали
Кронштейн опоры радиатора
Заводской номер
17862-78В00-000
Количество на модель
1
№
4
Название детали
Кронштейн опоры радиатора
Заводской номер
17861А78В00-000
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
01954-06103-000
Количество на модель
2
№
6
Название детали
Вентилятор охлаждения
Заводской номер
17111 -62050-000
Количество на модель
1
№
7
Название детали
Мотор вентилятора
Заводской номер
17120-62050-000
Количество на модель
1
№
8
Название детали
Кожух вентилятора охлаждения
Заводской номер
17760-62050-000
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
08316-26053-000
Количество на модель
1
№
10
Название детали
Винт
Заводской номер
17129А86000-000
Количество на модель
3
№
11
Название детали
Уплотнитель кожуха вентилятора
Заводской номер
17799А84010-000
Количество на модель
4
№
12
Название детали
Бачок резерва воды
Заводской номер
17931А70В00-000
Количество на модель
1
№
14
Название детали
Крышка бачка резерва воды
Заводской номер
17932А60000-000
Количество на модель
1
№
15
Название детали
Уплотнительная крышка бачка
Заводской номер
17933-60В00-000
Количество на модель
1
№
16
Название детали
Шланг резервного бачка
Заводской номер
09352-70111-115
Количество на модель
1
№
17
Название детали
Шланг накопительного бачка
Заводской номер
17938А78В00-000
Количество на модель
1
№
18
Название детали
Зажим шланга резервного бачка
Заводской номер
09401А11408-000
Количество на модель
1
№
19
Название детали
Шланг вентиляции
Заводской номер
09352-70111-220
Количество на модель
1
№
20
Название детали
Зажим шланга
Заводской номер
09408-00100-000
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вентилятор охлаждения | 17100А78В00-000 | 1 | 1 | |||||
| 1 | Радиатор в сборе | 17700А78800-000 | 1 | 1 | 1 | |||
| 2 | Крышка радиатора в комплекте | 17920А78В10-000 | 1 | 1 | 2 | |||
| 3 | Крепление опоры радиатора | 17879-70В01-000 | 4 | 4 | 3 | |||
| 4 | Кронштейн опоры радиатора | 17862-78В00-000 | 1 | 1 | 4 | |||
| 5 | Кронштейн опоры радиатора | 17861А78В00-000 | 1 | 1 | 5 | |||
| 6 | Болт | 01954-06103-000 | 2 | 2 | 6 | |||
| 7 | Вентилятор охлаждения | 17111 -62050-000 | 1 | 1 | 7 | |||
| 8 | Мотор вентилятора | 17120-62050-000 | 1 | 1 | 8 | |||
| 9 | Кожух вентилятора охлаждения | 17760-62050-000 | 1 | 1 | 9 | |||
| 10 | Гайка | 08316-26053-000 | 1 | 1 | 10 | |||
| 11 | Винт | 17129А86000-000 | 3 | 3 | 11 | |||
| 12 | Уплотнитель кожуха вентилятора | 17799А84010-000 | 4 | 4 | 12 | |||
| 14 | Бачок резерва воды | 17931А70В00-000 | 1 | 1 | 14 | |||
| 15 | Крышка бачка резерва воды | 17932А60000-000 | 1 | 1 | 15 | |||
| 16 | Уплотнительная крышка бачка | 17933-60В00-000 | 1 | 1 | 16 | |||
| 17 | Шланг резервного бачка | 09352-70111-115 | 1 | 1 | 17 | |||
| 18 | Шланг накопительного бачка | 17938А78В00-000 | 1 | 1 | 18 | |||
| 19 | Зажим шланга резервного бачка | 09401А11408-000 | 1 | 1 | 19 | |||
| 20 | Шланг вентиляции | 09352-70111-220 | 1 | 1 | 20 | |||
| 21 | Зажим шланга | 09408-00100-000 | 1 | 1 | 21 |
