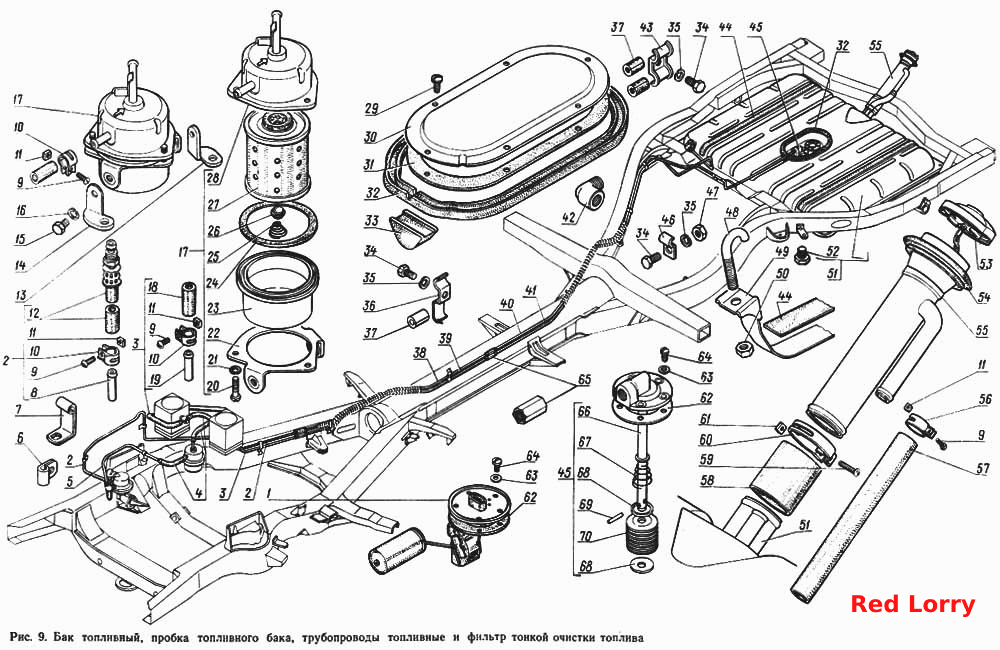

Бак топливный, пробка топливного бака, трубопроводы топливные и фильтр тонкой очистки топлива
100%
Название детали
Датчик указателя уровня топлива (14-3827010)
Заводской номер
БМ169-Б-Т
Количество на модель
1
№
1
Название детали
Трубка от соединительной муфты к насосу со шлангом в сборе
Заводской номер
14-1104064
Количество на модель
1
№
2
Название детали
Трубка сливная от карбюратора к соединительной муфте со шлангом в сборе
Заводской номер
14-1104188
Количество на модель
1
№
3
Название детали
Шланг
Заводской номер
51-1104102-50
Количество на модель
1
№
4
Название детали
Трубка от насоса к фильтру в сборе
Заводской номер
14-1104132
Количество на модель
2
№
5
Название детали
Хомутик крепления трубки
Заводской номер
21Ю-1104142
Количество на модель
1
№
6
Название детали
Скоба
Заводской номер
14-1104147
Количество на модель
1
№
7
Название детали
Трубка от соединительной муфты к шлангу топливного насоса в сборе
Заводской номер
14-1104085-10
Количество на модель
1
№
8
Название детали
Винт М4-6gх20 ОСТ 37.001.128-96
Заводской номер
222476-П29
Количество на модель
1
№
9
Название детали
Хомут 14
Заводской номер
297403-П29
Количество на модель
2
№
10
Название детали
Гайка М4-6Н ОСТ 37.001.112-91
Заводской номер
251082-П29
Количество на модель
1
№
11
Название детали
Шланг в сборе
Заводской номер
51Ю-1104100-21
Количество на модель
1
№
12
Название детали
Кронштейн крепления фильтра
Заводской номер
14-1117076
Количество на модель
1
№
14
Название детали
Болт М8-6gх14
Заводской номер
201453-П29
Количество на модель
2
№
15
Название детали
Кронштейн крепления фильтра
Заводской номер
14-1117075
Количество на модель
1
№
15
Название детали
Шайба пружинная 8
Заводской номер
252155-П29
Количество на модель
2
№
16
Название детали
Фильтр топливный в сборе
Заводской номер
14-1117010
Количество на модель
1
№
17
Название детали
Шланг от фильтра тонкой очистки топлива к тройнику
Заводской номер
46-1023121-10
Количество на модель
1
№
18
Название детали
Трубка сливная от карбюратора к соединительной муфте в сборе
Заводской номер
14-1104190
Количество на модель
1
№
19
Название детали
Винт М6-6gх25
Заводской номер
220109-П29
Количество на модель
3
№
20
Название детали
Шайба .Л
Заводской номер
252154-П29
Количество на модель
3
№
21
Название детали
Фланец крепления фильтра нижний
Заводской номер
14-1117080
Количество на модель
1
№
22
Название детали
Корпус фильтра
Заводской номер
14-1117018
Количество на модель
1
№
23
Название детали
Прокладка
Заводской номер
14-1117025
Количество на модель
1
№
24
Название детали
Пружина поршня
Заводской номер
12-3501053
Количество на модель
1
№
25
Название детали
Пробка элемента
Заводской номер
14-1117042
Количество на модель
1
№
26
Название детали
Фильтрующий элемент в сборе
Заводской номер
14-1117045
Количество на модель
1
№
27
Название детали
Крышка фильтра
Заводской номер
14-1117014
Количество на модель
1
№
28
Название детали
Винт М6х14 крепления панели спинки нижний
Заводской номер
224624-П29
Количество на модель
6
№
29
Название детали
Крышка люка пола над реостатом указателя уровня бензина
Заводской номер
21-5101136
Количество на модель
1
№
30
Название детали
Прокладка крышки
Заводской номер
21-5101368-А
Количество на модель
1
№
31
Название детали
Уплотнитель
Заводской номер
14-1101142
Количество на модель
1
№
32
Название детали
Вкладыш уплотнителя
Заводской номер
14-1101169
Количество на модель
1
№
33
Название детали
Болт М8х1,25х16
Заводской номер
201454-П29
Количество на модель
6
№
34
Название детали
Шайба 8Т
Заводской номер
252135-П29
Количество на модель
6
№
35
Название детали
Скоба крепления трубок
Заводской номер
66-52-4225029
Количество на модель
4
№
36
Название детали
Втулка защитная
Заводской номер
20-3506046
Количество на модель
9
№
37
Название детали
Трубка промежуточная сливная в сборе
Заводской номер
14-1104075
Количество на модель
1
№
38
Название детали
Трубка промежуточная в сборе
Заводской номер
14-1104080
Количество на модель
1
№
39
Название детали
Трубка сливная от соединительной муфты к топливному баку в сборе
Заводской номер
14-1104152
Количество на модель
1
№
40
Название детали
Трубка от топливного бака к соединительной муфте в сборе
Заводской номер
14-1104070
Количество на модель
1
№
41
Название детали
Штуцер КГ 1/4"
Заводской номер
298348-П21
Количество на модель
1
№
42
Название детали
Скоба двойная крепления трубок
Заводской номер
53-50-1104146
Количество на модель
2
№
43
Название детали
Прокладка хомута крепления топливного бака
Заводской номер
13-1101120
Количество на модель
4
№
44
Название детали
Трубка приемная с фильтром в сборе
Заводской номер
14-1104012
Количество на модель
1
№
45
Название детали
Скоба крепления трубки
Заводской номер
297480-П29
Количество на модель
1
№
46
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250510-П29
Количество на модель
1
№
47
Название детали
Крючок
Заводской номер
21Ю-1101118
Количество на модель
2
№
48
Название детали
Хомут крепления топливного бака в сборе
Заводской номер
14-1101110
Количество на модель
2
№
49
Название детали
Гайка М10х1,5
Заводской номер
250512-П29
Количество на модель
2
№
50
Название детали
Бак топливный в сборе
Заводской номер
14-1101010
Количество на модель
1
№
51
Название детали
Пробка К"
Заводской номер
353052-П29
Количество на модель
1
№
52
Название детали
Пробка
Заводской номер
21-1103010
Количество на модель
1
№
53
Название детали
Уплотнитель наливной трубы топливного бака
Заводской номер
13-1101150
Количество на модель
1
№
54
Название детали
Труба наливная в сборе
Заводской номер
14-1101060
Количество на модель
1
№
55
Название детали
Хомутик 26
Заводской номер
297407-П29
Количество на модель
2
№
56
Название детали
Шланг от переходника терморегулятора воздуха
Заводской номер
21-1014075
Количество на модель
1
№
57
Название детали
Шланг соединительный наливной трубы бензинового бака
Заводской номер
20-1101070
Количество на модель
1
№
58
Название детали
Винт М5х30
Заводской номер
220086-П29
Количество на модель
2
№
59
Название детали
Хомут
Заводской номер
288019-П29
Количество на модель
2
№
60
Название детали
Гайка М5-6Н ОСТ 37.001.112-91
Заводской номер
251086-П29
Количество на модель
2
№
61
Название детали
Прокладка датчика и фланца
Заводской номер
12-1104022
Количество на модель
1
№
62
Название детали
Шайба 5
Заводской номер
293196-П29
Количество на модель
5
№
63
Название детали
Шайба 10
Заводской номер
293196-П
Количество на модель
5
№
63
Название детали
Винт М5-6gх12 ОСТ 37.001.130-81
Заводской номер
224598-П29
Количество на модель
5
№
64
Название детали
Муфта соединительная
Заводской номер
298498-П29
Количество на модель
4
№
65
Название детали
Трубка с фланцем в сборе
Заводской номер
14-1104016
Количество на модель
1
№
66
Название детали
Пружина
Заводской номер
66-1104033
Количество на модель
1
№
67
Название детали
Шайба
Заводской номер
24-1104040
Количество на модель
2
№
68
Название детали
Штифт 4Х22
Заводской номер
258726-П29
Количество на модель
1
№
69
Название детали
Фильтр
Заводской номер
24-1104027
Количество на модель
1
№
70
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Датчик указателя уровня топлива (14-3827010) | БМ169-Б-Т | 1 | 1 | 1 | |||
| 2 | Трубка от соединительной муфты к насосу со шлангом в сборе | 14-1104064 | 1 | 1 | 2 | |||
| 3 | Трубка сливная от карбюратора к соединительной муфте со шлангом в сборе | 14-1104188 | 1 | 1 | 3 | |||
| 4 | Шланг | 51-1104102-50 | 1 | 1 | 4 | |||
| 5 | Трубка от насоса к фильтру в сборе | 14-1104132 | 2 | 2 | 5 | |||
| 6 | Хомутик крепления трубки | 21Ю-1104142 | 1 | 1 | 6 | |||
| 7 | Скоба | 14-1104147 | 1 | 1 | 7 | |||
| 8 | Трубка от соединительной муфты к шлангу топливного насоса в сборе | 14-1104085-10 | 1 | 1 | 8 | |||
| 9 | Винт М4-6gх20 ОСТ 37.001.128-96 | 222476-П29 | 1 | 1 | 9 | |||
| 10 | Хомут 14 | 297403-П29 | 2 | 2 | 10 | |||
| 11 | Гайка М4-6Н ОСТ 37.001.112-91 | 251082-П29 | 1 | 1 | 11 | |||
| 12 | Шланг в сборе | 51Ю-1104100-21 | 1 | 1 | 12 | |||
| 14 | Кронштейн крепления фильтра | 14-1117076 | 1 | 1 | 14 | |||
| 15 | Болт М8-6gх14 | 201453-П29 | 2 | 2 | 15 | |||
| 15 | Кронштейн крепления фильтра | 14-1117075 | 1 | 1 | 15 | |||
| 16 | Шайба пружинная 8 | 252155-П29 | 2 | 2 | 16 | |||
| 17 | Фильтр топливный в сборе | 14-1117010 | 1 | 1 | 17 | |||
| 18 | Шланг от фильтра тонкой очистки топлива к тройнику | 46-1023121-10 | 1 | 1 | 18 | |||
| 19 | Трубка сливная от карбюратора к соединительной муфте в сборе | 14-1104190 | 1 | 1 | 19 | |||
| 20 | Винт М6-6gх25 | 220109-П29 | 3 | 3 | 20 | |||
| 21 | Шайба .Л | 252154-П29 | 3 | 3 | 21 | |||
| 22 | Фланец крепления фильтра нижний | 14-1117080 | 1 | 1 | 22 | |||
| 23 | Корпус фильтра | 14-1117018 | 1 | 1 | 23 | |||
| 24 | Прокладка | 14-1117025 | 1 | 1 | 24 | |||
| 25 | Пружина поршня | 12-3501053 | 1 | 1 | 25 | |||
| 26 | Пробка элемента | 14-1117042 | 1 | 1 | 26 | |||
| 27 | Фильтрующий элемент в сборе | 14-1117045 | 1 | 1 | 27 | |||
| 28 | Крышка фильтра | 14-1117014 | 1 | 1 | 28 | |||
| 29 | Винт М6х14 крепления панели спинки нижний | 224624-П29 | 6 | 6 | 29 | |||
| 30 | Крышка люка пола над реостатом указателя уровня бензина | 21-5101136 | 1 | 1 | 30 | |||
| 31 | Прокладка крышки | 21-5101368-А | 1 | 1 | 31 | |||
| 32 | Уплотнитель | 14-1101142 | 1 | 1 | 32 | |||
| 33 | Вкладыш уплотнителя | 14-1101169 | 1 | 1 | 33 | |||
| 34 | Болт М8х1,25х16 | 201454-П29 | 6 | 6 | 34 | |||
| 35 | Шайба 8Т | 252135-П29 | 6 | 6 | 35 | |||
| 36 | Скоба крепления трубок | 66-52-4225029 | 4 | 4 | 36 | |||
| 37 | Втулка защитная | 20-3506046 | 9 | 9 | 37 | |||
| 38 | Трубка промежуточная сливная в сборе | 14-1104075 | 1 | 1 | 38 | |||
| 39 | Трубка промежуточная в сборе | 14-1104080 | 1 | 1 | 39 | |||
| 40 | Трубка сливная от соединительной муфты к топливному баку в сборе | 14-1104152 | 1 | 1 | 40 | |||
| 41 | Трубка от топливного бака к соединительной муфте в сборе | 14-1104070 | 1 | 1 | 41 | |||
| 42 | Штуцер КГ 1/4" | 298348-П21 | 1 | 1 | 42 | |||
| 43 | Скоба двойная крепления трубок | 53-50-1104146 | 2 | 2 | 43 | |||
| 44 | Прокладка хомута крепления топливного бака | 13-1101120 | 4 | 4 | 44 | |||
| 45 | Трубка приемная с фильтром в сборе | 14-1104012 | 1 | 1 | 45 | |||
| 46 | Скоба крепления трубки | 297480-П29 | 1 | 1 | 46 | |||
| 47 | Гайка М8-6Н ОСТ 37.001.124-93 | 250510-П29 | 1 | 1 | 47 | |||
| 48 | Крючок | 21Ю-1101118 | 2 | 2 | 48 | |||
| 49 | Хомут крепления топливного бака в сборе | 14-1101110 | 2 | 2 | 49 | |||
| 50 | Гайка М10х1,5 | 250512-П29 | 2 | 2 | 50 | |||
| 51 | Бак топливный в сборе | 14-1101010 | 1 | 1 | 51 | |||
| 52 | Пробка К" | 353052-П29 | 1 | 1 | 52 | |||
| 53 | Пробка | 21-1103010 | 1 | 1 | 53 | |||
| 54 | Уплотнитель наливной трубы топливного бака | 13-1101150 | 1 | 1 | 54 | |||
| 55 | Труба наливная в сборе | 14-1101060 | 1 | 1 | 55 | |||
| 56 | Хомутик 26 | 297407-П29 | 2 | 2 | 56 | |||
| 57 | Шланг от переходника терморегулятора воздуха | 21-1014075 | 1 | 1 | 57 | |||
| 58 | Шланг соединительный наливной трубы бензинового бака | 20-1101070 | 1 | 1 | 58 | |||
| 59 | Винт М5х30 | 220086-П29 | 2 | 2 | 59 | |||
| 60 | Хомут | 288019-П29 | 2 | 2 | 60 | |||
| 61 | Гайка М5-6Н ОСТ 37.001.112-91 | 251086-П29 | 2 | 2 | 61 | |||
| 62 | Прокладка датчика и фланца | 12-1104022 | 1 | 1 | 62 | |||
| 63 | Шайба 5 | 293196-П29 | 5 | 5 | 63 | |||
| 63 | Шайба 10 | 293196-П | 5 | 5 | 63 | |||
| 64 | Винт М5-6gх12 ОСТ 37.001.130-81 | 224598-П29 | 5 | 5 | 64 | |||
| 65 | Муфта соединительная | 298498-П29 | 4 | 4 | 65 | |||
| 66 | Трубка с фланцем в сборе | 14-1104016 | 1 | 1 | 66 | |||
| 67 | Пружина | 66-1104033 | 1 | 1 | 67 | |||
| 68 | Шайба | 24-1104040 | 2 | 2 | 68 | |||
| 69 | Штифт 4Х22 | 258726-П29 | 1 | 1 | 69 | |||
| 70 | Фильтр | 24-1104027 | 1 | 1 | 70 |
