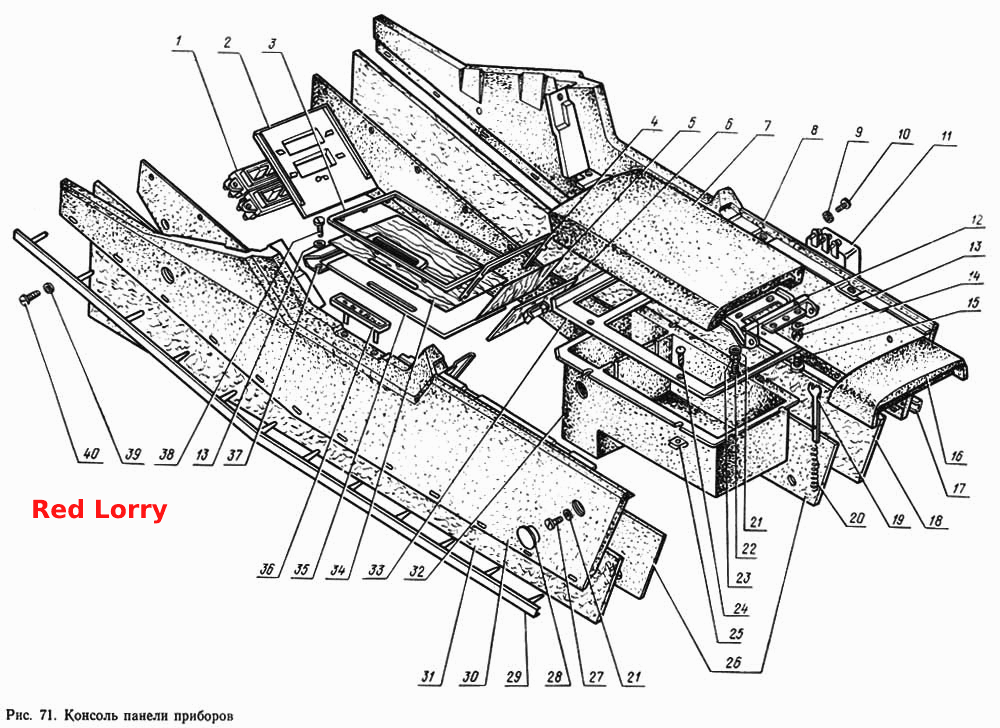

Консоль панели приборов
100%
Название детали
Блок переключателей электродвигателей
Заводской номер
14-6104506
Количество на модель
1
№
1
Название детали
Шкала консоли
Заводской номер
14-5326170-01
Количество на модель
1
№
2
Название детали
Молдинг центральной облицовки
Заводской номер
14-5326188
Количество на модель
1
№
3
Название детали
Молдинг задней облицовки
Заводской номер
14-5326206
Количество на модель
1
№
4
Название детали
Накладка задней облицовки
Заводской номер
14-5326204
Количество на модель
1
№
5
Название детали
Облицовка задняя в сборе
Заводской номер
14-5326200
Количество на модель
1
№
6
Название детали
Крышка ящика в сборе
Заводской номер
14-5326040
Количество на модель
1
№
7
Название детали
Боковина правая в сборе
Заводской номер
14-5326030
Количество на модель
1
№
8
Название детали
Шайба 5
Заводской номер
252268-П29
Количество на модель
2
№
9
Название детали
Винт кронштейна
Заводской номер
220077-П29
Количество на модель
2
№
10
Название детали
Реле включения электродвигателя
Заводской номер
РС700Т
Количество на модель
1
№
11
Название детали
Петля в сборе
Заводской номер
14-5326100
Количество на модель
1
№
12
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
12
№
13
Название детали
Шайба .Л
Заводской номер
252154-П29
Количество на модель
6
№
14
Название детали
Болт M- x
Заводской номер
290487-П29
Количество на модель
6
№
15
Название детали
Надставка консоли в сборе
Заводской номер
14-5326046
Количество на модель
1
№
16
Название детали
Молдинг правый в сборе
Заводской номер
14-5326066
Количество на модель
1
№
17
Название детали
Обивка надставки боковины правая
Заводской номер
14-5326064
Количество на модель
1
№
18
Название детали
Направляющая пружины
Заводской номер
24-8413088
Количество на модель
2
№
19
Название детали
Пружина
Заводской номер
И2-3901015-А
Количество на модель
2
№
20
Название детали
Шайба 5 ОСТ 37.001.144-96
Заводской номер
252003-П29
Количество на модель
6
№
21
Название детали
Болт М5-6gх12
Заводской номер
290393-П29
Количество на модель
2
№
22
Название детали
Шайба 5
Заводской номер
252153-П29
Количество на модель
2
№
23
Название детали
Винт 4х16
Заводской номер
241819-П13
Количество на модель
8
№
24
Название детали
Гайка М4
Заводской номер
292663-П29
Количество на модель
8
№
25
Название детали
Каркас надставки боковины
Заводской номер
14-5326062
Количество на модель
2
№
26
Название детали
Винт М5-6gх16
Заводской номер
224600-П29
Количество на модель
4
№
27
Название детали
Заглушка
Заводской номер
14-5326220
Количество на модель
4
№
28
Название детали
Молдинг левый в сборе
Заводской номер
14-5326067
Количество на модель
1
№
29
Название детали
Боковина левая в сборе
Заводской номер
14-5326031
Количество на модель
1
№
30
Название детали
Обивка надставки боковины левая
Заводской номер
14-5326065
Количество на модель
1
№
31
Название детали
Ящик телефона
Заводской номер
14-5326120-01
Количество на модель
1
№
32
Название детали
Молдинг ящика
Заводской номер
14-5326124
Количество на модель
1
№
33
Название детали
Накладка центральной облицовки
Заводской номер
14-5326186
Количество на модель
1
№
34
Название детали
Облицовка в сборе
Заводской номер
14-5326182
Количество на модель
1
№
35
Название детали
Указатель в сборе
Заводской номер
14-5326210
Количество на модель
1
№
36
Название детали
Скоба шкалы
Заводской номер
14-5326176
Количество на модель
1
№
37
Название детали
Винт М6х14 крепления панели спинки нижний
Заводской номер
224624-П29
Количество на модель
6
№
38
Название детали
Шайба 4
Заводской номер
293158-П13
Количество на модель
6
№
39
Название детали
Винт 2М4-6gх16 ОСТ 37.001.126-81
Заводской номер
233014-П13
Количество на модель
6
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок переключателей электродвигателей | 14-6104506 | 1 | 1 | 1 | |||
| 2 | Шкала консоли | 14-5326170-01 | 1 | 1 | 2 | |||
| 3 | Молдинг центральной облицовки | 14-5326188 | 1 | 1 | 3 | |||
| 4 | Молдинг задней облицовки | 14-5326206 | 1 | 1 | 4 | |||
| 5 | Накладка задней облицовки | 14-5326204 | 1 | 1 | 5 | |||
| 6 | Облицовка задняя в сборе | 14-5326200 | 1 | 1 | 6 | |||
| 7 | Крышка ящика в сборе | 14-5326040 | 1 | 1 | 7 | |||
| 8 | Боковина правая в сборе | 14-5326030 | 1 | 1 | 8 | |||
| 9 | Шайба 5 | 252268-П29 | 2 | 2 | 9 | |||
| 10 | Винт кронштейна | 220077-П29 | 2 | 2 | 10 | |||
| 11 | Реле включения электродвигателя | РС700Т | 1 | 1 | 11 | |||
| 12 | Петля в сборе | 14-5326100 | 1 | 1 | 12 | |||
| 13 | Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 12 | 12 | 13 | |||
| 14 | Шайба .Л | 252154-П29 | 6 | 6 | 14 | |||
| 15 | Болт M- x | 290487-П29 | 6 | 6 | 15 | |||
| 16 | Надставка консоли в сборе | 14-5326046 | 1 | 1 | 16 | |||
| 17 | Молдинг правый в сборе | 14-5326066 | 1 | 1 | 17 | |||
| 18 | Обивка надставки боковины правая | 14-5326064 | 1 | 1 | 18 | |||
| 19 | Направляющая пружины | 24-8413088 | 2 | 2 | 19 | |||
| 20 | Пружина | И2-3901015-А | 2 | 2 | 20 | |||
| 21 | Шайба 5 ОСТ 37.001.144-96 | 252003-П29 | 6 | 6 | 21 | |||
| 22 | Болт М5-6gх12 | 290393-П29 | 2 | 2 | 22 | |||
| 23 | Шайба 5 | 252153-П29 | 2 | 2 | 23 | |||
| 24 | Винт 4х16 | 241819-П13 | 8 | 8 | 24 | |||
| 25 | Гайка М4 | 292663-П29 | 8 | 8 | 25 | |||
| 26 | Каркас надставки боковины | 14-5326062 | 2 | 2 | 26 | |||
| 27 | Винт М5-6gх16 | 224600-П29 | 4 | 4 | 27 | |||
| 28 | Заглушка | 14-5326220 | 4 | 4 | 28 | |||
| 29 | Молдинг левый в сборе | 14-5326067 | 1 | 1 | 29 | |||
| 30 | Боковина левая в сборе | 14-5326031 | 1 | 1 | 30 | |||
| 31 | Обивка надставки боковины левая | 14-5326065 | 1 | 1 | 31 | |||
| 32 | Ящик телефона | 14-5326120-01 | 1 | 1 | 32 | |||
| 33 | Молдинг ящика | 14-5326124 | 1 | 1 | 33 | |||
| 34 | Накладка центральной облицовки | 14-5326186 | 1 | 1 | 34 | |||
| 35 | Облицовка в сборе | 14-5326182 | 1 | 1 | 35 | |||
| 36 | Указатель в сборе | 14-5326210 | 1 | 1 | 36 | |||
| 37 | Скоба шкалы | 14-5326176 | 1 | 1 | 37 | |||
| 38 | Винт М6х14 крепления панели спинки нижний | 224624-П29 | 6 | 6 | 38 | |||
| 39 | Шайба 4 | 293158-П13 | 6 | 6 | 39 | |||
| 40 | Винт 2М4-6gх16 ОСТ 37.001.126-81 | 233014-П13 | 6 | 6 | 40 |
