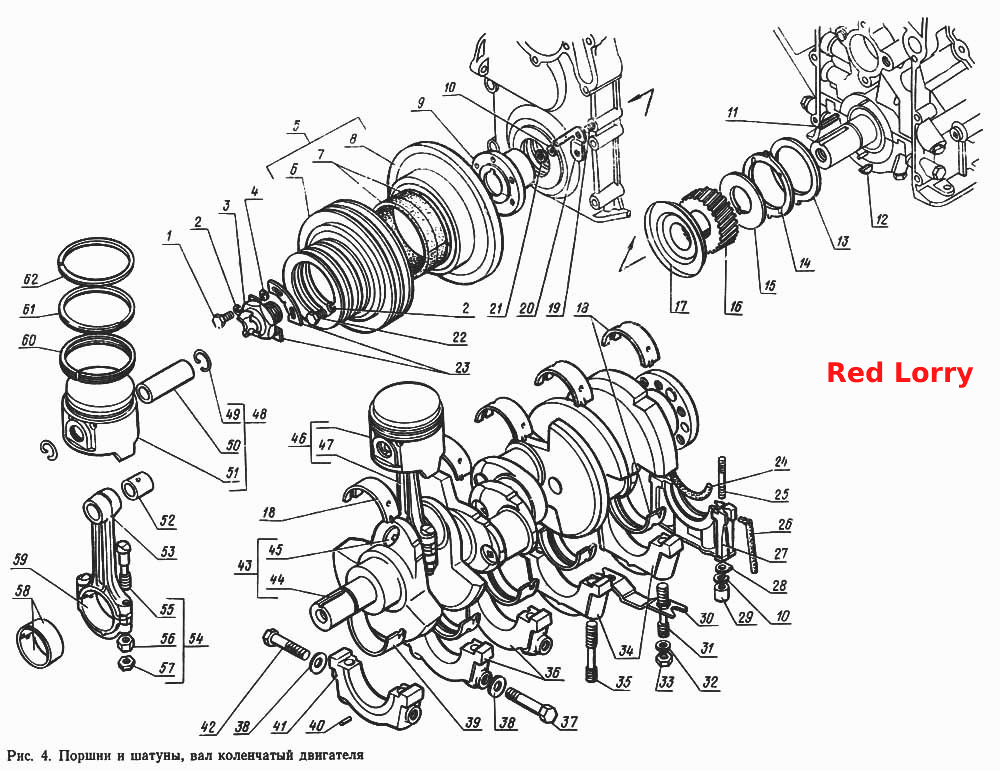

Поршни и шатуны, вал коленчатый двигателя
100%
Название детали
Шатунные вкладыши диаметром 60 мм
Заводской номер
ВК-13-1000104-А
Количество на модель
1
№
Название детали
Сальник передний коленчатого вала с пружиной в сборе
Заводской номер
51-1005034-04
Количество на модель
1
№
Название детали
Маслоотражатель переднего сальника
Заводской номер
21-1005041-Б
Количество на модель
1
№
Название детали
Кольца поршневые номинального и ремонтных размеров. Комплект на двигатель
Заводской номер
14-1000100
Количество на модель
1
№
Название детали
Болт М8-6gх22
Заводской номер
290617-П29
Количество на модель
4
№
1
Название детали
Шайба 8Т
Заводской номер
252135-П29
Количество на модель
6
№
2
Название детали
Храповик коленчатого вала
Заводской номер
49Б-1005054
Количество на модель
1
№
3
Название детали
Шайба 8,5 пружинная
Заводской номер
293259-П29
Количество на модель
4
№
4
Название детали
Гаситель крутильных колебаний со шкивом в сборе
Заводской номер
14-1005070
Количество на модель
1
№
5
Название детали
Шкив коленчатого вала
Заводской номер
14-1005060-01
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
14-1005072
Количество на модель
2
№
7
Название детали
Диск гасителя
Заводской номер
14-1005071
Количество на модель
1
№
8
Название детали
Ступица шкива коленчатого вала
Заводской номер
41-1005052
Количество на модель
1
№
9
Название детали
Шайба пружинная 8
Заводской номер
252155-П29
Количество на модель
1
№
10
Название детали
Шайба 8Л ОСТ 37.001.115-75
Заводской номер
252155-П2
Количество на модель
2
№
10
Название детали
Шпонка 8*32
Заводской номер
296143-П
Количество на модель
1
№
11
Название детали
Шпонка сегментная 6Х10 шестерни коленчатого вала
Заводской номер
296061-П
Количество на модель
1
№
12
Название детали
Шайба упорного подшипника задняя
Заводской номер
13-1005184
Количество на модель
1
№
13
Название детали
Шайба упорная подшипника коленчатого вала передняя
Заводской номер
13-1005183
Количество на модель
1
№
14
Название детали
Шайба упорная коленчатого вала
Заводской номер
53-1005029
Количество на модель
1
№
15
Название детали
Шестерня распределительная коленчатого вала
Заводской номер
13-1005031-А
Количество на модель
1
№
16
Название детали
Маслоотражатель коленчатого вала
Заводской номер
13-1005042
Количество на модель
1
№
17
Название детали
Вкладыш коренных подшипников коленчатого вала
Заводской номер
53-1005170
Количество на модель
9
№
18
Название детали
Шпилька М8х1-4hх14
Заводской номер
291732-П2
Количество на модель
1
№
19
Название детали
Указатель верхней мертвой точки
Заводской номер
14-1005065-01
Количество на модель
1
№
20
Название детали
Гайка М8х1-4Н5Н
Заводской номер
250503-П29
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
201240-П29
Количество на модель
2
№
22
Название детали
Шайба стопорная
Заводской номер
49Б-1005055
Количество на модель
2
№
23
Название детали
Набивка сальника заднего коренного подшипника
Заводской номер
24-1005154-01
Количество на модель
2
№
24
Название детали
Шпилька М8х1х62 крепления держателя заднего сальника
Заводской номер
291767-П
Количество на модель
2
№
25
Название детали
Прокладка держателя сальника
Заводской номер
13-1005162-Г1
Количество на модель
2
№
26
Название детали
Держатель заднего сальника
Заводской номер
13-1005160-Б
Количество на модель
1
№
27
Название детали
Шайба крепления держателя заднего сальника
Заводской номер
13-1005182
Количество на модель
2
№
28
Название детали
Гайка крепления держателя заднего сальника
Заводской номер
13-1005181
Количество на модель
2
№
29
Название детали
Пластина стопорная
Заводской номер
24-1005301-01
Количество на модель
5
№
30
Название детали
Шпилька М12x1, 25x82
Заводской номер
291874-П
Количество на модель
4
№
31
Название детали
Шайба диаметром 12,5
Заводской номер
293370-П18
Количество на модель
10
№
32
Название детали
Гайка Sp Mx
Заводской номер
292832-П
Количество на модель
10
№
33
Название детали
Крышка четвертого и пятого коренных подшипников коленчатого вала
Заводской номер
13-1005145-В2
Количество на модель
2
№
34
Название детали
Шпилька М12Х1,25Х95 крепления крышек второго, третьего и четвертого коренных подшипников
Заводской номер
291873-П
Количество на модель
6
№
35
Название детали
Крышка второго и третьего коренных подшипников коленчатого вала
Заводской номер
14-1005145
Количество на модель
2
№
36
Название детали
Болт М10Х70 дополнительного крепления крышек второго и третьего коренных подшипников
Заводской номер
291508-П29
Количество на модель
4
№
37
Название детали
Прокладка
Заводской номер
14-1005302
Количество на модель
6
№
38
Название детали
Вкладыш первого коренного подшипника коленчатого вала нижний
Заводской номер
13-1005171-В
Количество на модель
1
№
39
Название детали
Штифт 4х10
Заводской номер
258611-П18
Количество на модель
1
№
40
Название детали
Крышка переднего коренного подшипника коленчатого вала
Заводской номер
14-1005140
Количество на модель
1
№
41
Название детали
Болт М10Х60 дополнительного крепления крышки первого коренного подшипника
Заводской номер
291507-П29
Количество на модель
2
№
42
Название детали
Вал коленчатый в сборе
Заводской номер
13-1005011-10
Количество на модель
1
№
43
Название детали
Вал коленчатый
Заводской номер
13-1005015-10
Количество на модель
1
№
44
Название детали
Пробка-заглушка
Заводской номер
21-1005024-03
Количество на модель
8
№
45
Название детали
Поршень и шатун в сборе
Заводской номер
14-1004010-01
Количество на модель
8
№
46
Название детали
Шатун в сборе
Заводской номер
14-1004045
Количество на модель
8
№
47
Название детали
Поршень с поршневым пальцем и стопорными кольцами в комплекте
Заводской номер
14-1004014
Количество на модель
8
№
48
Название детали
Кольцо стопорное поршневого пальца
Заводской номер
13-1004022
Количество на модель
16
№
49
Название детали
Палец поршневой диаметром 28 мм
Заводской номер
14-1004020
Количество на модель
8
№
50
Название детали
Поршень
Заводской номер
14-1004015-01
Количество на модель
8
№
51
Название детали
Втулка
Заводской номер
13-1004052
Количество на модель
8
№
52
Название детали
Шатун
Заводской номер
14-1004050
Количество на модель
8
№
53
Название детали
Болт шатуна с гайками (комплект)
Заводской номер
ВК-53-1004060-02
Количество на модель
16
№
54
Название детали
Болт крепления крышки шатуна
Заводской номер
13-1004062-Б
Количество на модель
16
№
55
Название детали
Гайка болта крышки шатуна
Заводской номер
292758-П
Количество на модель
16
№
56
Название детали
Контргайка
Заводской номер
292759-П
Количество на модель
16
№
57
Название детали
Вкладыш нижней головки шатуна толщиной 1,750 мм
Заводской номер
13-1004058-А2
Количество на модель
16
№
58
Название детали
Крышка
Заводской номер
13-1004055
Количество на модель
8
№
59
Название детали
Кольцо поршневое маслосъемное в сборе
Заводской номер
14-1004035
Количество на модель
8
№
60
Название детали
Кольцо поршневое компрессионное нижнее
Заводской номер
14-1004025
Количество на модель
8
№
61
Название детали
Кольцо поршневое компрессионное верхнее
Заводской номер
14-1004030-01
Количество на модель
8
№
62
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шатунные вкладыши диаметром 60 мм | ВК-13-1000104-А | 1 | 1 | |||||
| Сальник передний коленчатого вала с пружиной в сборе | 51-1005034-04 | 1 | 1 | |||||
| Маслоотражатель переднего сальника | 21-1005041-Б | 1 | 1 | |||||
| Кольца поршневые номинального и ремонтных размеров. Комплект на двигатель | 14-1000100 | 1 | 1 | |||||
| 1 | Болт М8-6gх22 | 290617-П29 | 4 | 4 | 1 | |||
| 2 | Шайба 8Т | 252135-П29 | 6 | 6 | 2 | |||
| 3 | Храповик коленчатого вала | 49Б-1005054 | 1 | 1 | 3 | |||
| 4 | Шайба 8,5 пружинная | 293259-П29 | 4 | 4 | 4 | |||
| 5 | Гаситель крутильных колебаний со шкивом в сборе | 14-1005070 | 1 | 1 | 5 | |||
| 6 | Шкив коленчатого вала | 14-1005060-01 | 1 | 1 | 6 | |||
| 7 | Прокладка | 14-1005072 | 2 | 2 | 7 | |||
| 8 | Диск гасителя | 14-1005071 | 1 | 1 | 8 | |||
| 9 | Ступица шкива коленчатого вала | 41-1005052 | 1 | 1 | 9 | |||
| 10 | Шайба пружинная 8 | 252155-П29 | 1 | 1 | 10 | |||
| 10 | Шайба 8Л ОСТ 37.001.115-75 | 252155-П2 | 2 | 2 | 10 | |||
| 11 | Шпонка 8*32 | 296143-П | 1 | 1 | 11 | |||
| 12 | Шпонка сегментная 6Х10 шестерни коленчатого вала | 296061-П | 1 | 1 | 12 | |||
| 13 | Шайба упорного подшипника задняя | 13-1005184 | 1 | 1 | 13 | |||
| 14 | Шайба упорная подшипника коленчатого вала передняя | 13-1005183 | 1 | 1 | 14 | |||
| 15 | Шайба упорная коленчатого вала | 53-1005029 | 1 | 1 | 15 | |||
| 16 | Шестерня распределительная коленчатого вала | 13-1005031-А | 1 | 1 | 16 | |||
| 17 | Маслоотражатель коленчатого вала | 13-1005042 | 1 | 1 | 17 | |||
| 18 | Вкладыш коренных подшипников коленчатого вала | 53-1005170 | 9 | 9 | 18 | |||
| 19 | Шпилька М8х1-4hх14 | 291732-П2 | 1 | 1 | 19 | |||
| 20 | Указатель верхней мертвой точки | 14-1005065-01 | 1 | 1 | 20 | |||
| 21 | Гайка М8х1-4Н5Н | 250503-П29 | 1 | 1 | 21 | |||
| 22 | Болт | 201240-П29 | 2 | 2 | 22 | |||
| 23 | Шайба стопорная | 49Б-1005055 | 2 | 2 | 23 | |||
| 24 | Набивка сальника заднего коренного подшипника | 24-1005154-01 | 2 | 2 | 24 | |||
| 25 | Шпилька М8х1х62 крепления держателя заднего сальника | 291767-П | 2 | 2 | 25 | |||
| 26 | Прокладка держателя сальника | 13-1005162-Г1 | 2 | 2 | 26 | |||
| 27 | Держатель заднего сальника | 13-1005160-Б | 1 | 1 | 27 | |||
| 28 | Шайба крепления держателя заднего сальника | 13-1005182 | 2 | 2 | 28 | |||
| 29 | Гайка крепления держателя заднего сальника | 13-1005181 | 2 | 2 | 29 | |||
| 30 | Пластина стопорная | 24-1005301-01 | 5 | 5 | 30 | |||
| 31 | Шпилька М12x1, 25x82 | 291874-П | 4 | 4 | 31 | |||
| 32 | Шайба диаметром 12,5 | 293370-П18 | 10 | 10 | 32 | |||
| 33 | Гайка Sp Mx | 292832-П | 10 | 10 | 33 | |||
| 34 | Крышка четвертого и пятого коренных подшипников коленчатого вала | 13-1005145-В2 | 2 | 2 | 34 | |||
| 35 | Шпилька М12Х1,25Х95 крепления крышек второго, третьего и четвертого коренных подшипников | 291873-П | 6 | 6 | 35 | |||
| 36 | Крышка второго и третьего коренных подшипников коленчатого вала | 14-1005145 | 2 | 2 | 36 | |||
| 37 | Болт М10Х70 дополнительного крепления крышек второго и третьего коренных подшипников | 291508-П29 | 4 | 4 | 37 | |||
| 38 | Прокладка | 14-1005302 | 6 | 6 | 38 | |||
| 39 | Вкладыш первого коренного подшипника коленчатого вала нижний | 13-1005171-В | 1 | 1 | 39 | |||
| 40 | Штифт 4х10 | 258611-П18 | 1 | 1 | 40 | |||
| 41 | Крышка переднего коренного подшипника коленчатого вала | 14-1005140 | 1 | 1 | 41 | |||
| 42 | Болт М10Х60 дополнительного крепления крышки первого коренного подшипника | 291507-П29 | 2 | 2 | 42 | |||
| 43 | Вал коленчатый в сборе | 13-1005011-10 | 1 | 1 | 43 | |||
| 44 | Вал коленчатый | 13-1005015-10 | 1 | 1 | 44 | |||
| 45 | Пробка-заглушка | 21-1005024-03 | 8 | 8 | 45 | |||
| 46 | Поршень и шатун в сборе | 14-1004010-01 | 8 | 8 | 46 | |||
| 47 | Шатун в сборе | 14-1004045 | 8 | 8 | 47 | |||
| 48 | Поршень с поршневым пальцем и стопорными кольцами в комплекте | 14-1004014 | 8 | 8 | 48 | |||
| 49 | Кольцо стопорное поршневого пальца | 13-1004022 | 16 | 16 | 49 | |||
| 50 | Палец поршневой диаметром 28 мм | 14-1004020 | 8 | 8 | 50 | |||
| 51 | Поршень | 14-1004015-01 | 8 | 8 | 51 | |||
| 52 | Втулка | 13-1004052 | 8 | 8 | 52 | |||
| 53 | Шатун | 14-1004050 | 8 | 8 | 53 | |||
| 54 | Болт шатуна с гайками (комплект) | ВК-53-1004060-02 | 16 | 16 | 54 | |||
| 55 | Болт крепления крышки шатуна | 13-1004062-Б | 16 | 16 | 55 | |||
| 56 | Гайка болта крышки шатуна | 292758-П | 16 | 16 | 56 | |||
| 57 | Контргайка | 292759-П | 16 | 16 | 57 | |||
| 58 | Вкладыш нижней головки шатуна толщиной 1,750 мм | 13-1004058-А2 | 16 | 16 | 58 | |||
| 59 | Крышка | 13-1004055 | 8 | 8 | 59 | |||
| 60 | Кольцо поршневое маслосъемное в сборе | 14-1004035 | 8 | 8 | 60 | |||
| 61 | Кольцо поршневое компрессионное нижнее | 14-1004025 | 8 | 8 | 61 | |||
| 62 | Кольцо поршневое компрессионное верхнее | 14-1004030-01 | 8 | 8 | 62 |
