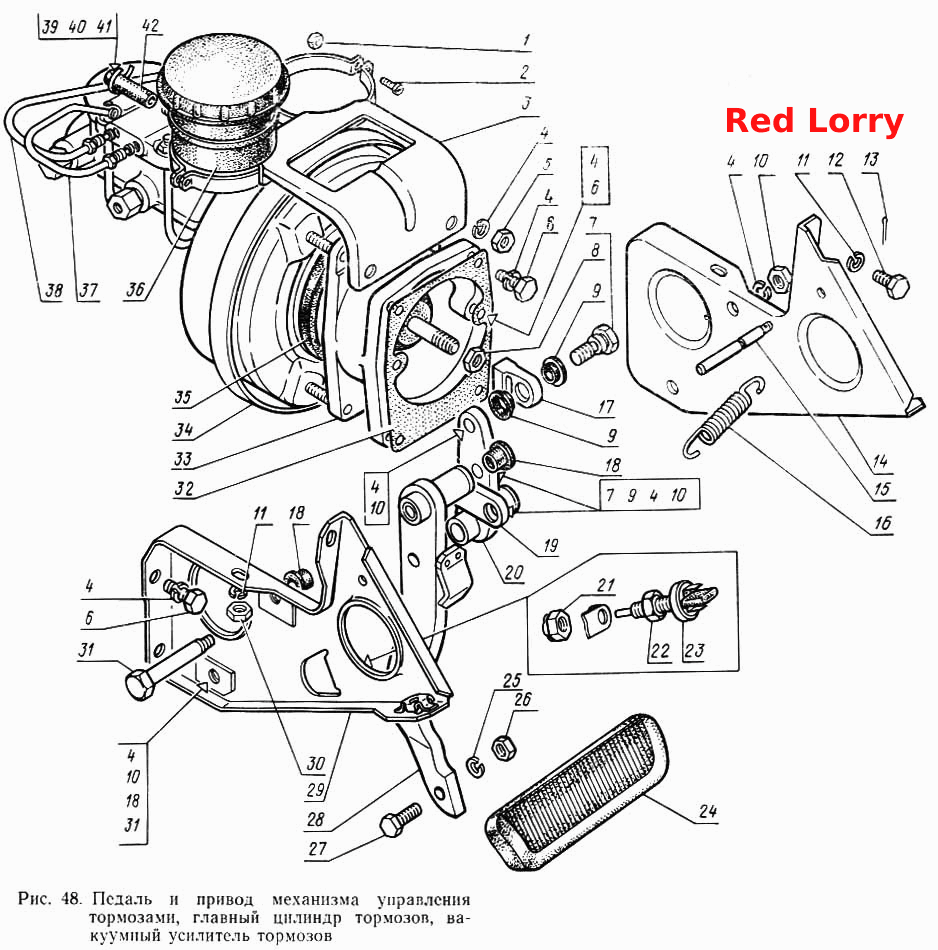

Педаль и привод механизма управления тормозами, главный цилиндр тормозов, вакуумный усилитель тормозов
100%
Название детали
Гайка М5
Заводской номер
250763-П29
Количество на модель
2
№
1
Название детали
Винт
Заводской номер
222500-П29
Количество на модель
2
№
2
Название детали
Кронштейн бачков в сборе
Заводской номер
14-3505113
Количество на модель
1
№
3
Название детали
Шайба 10
Заводской номер
252156-П29
Количество на модель
6
№
4
Название детали
Гайка
Заводской номер
14-3506537
Количество на модель
4
№
5
Название детали
Болт М10-6gх25
Заводской номер
201497-П29
Количество на модель
2
№
6
Название детали
Ось толкателя педали
Заводской номер
24-3504038
Количество на модель
3
№
7
Название детали
Гайка М10х1-5Н6Н
Заводской номер
292809-П29
Количество на модель
1
№
8
Название детали
Втулка оси толкателя
Заводской номер
21-3504039
Количество на модель
6
№
9
Название детали
Гайка 10х1-6Н
Заводской номер
250613-П29
Количество на модель
5
№
10
Название детали
Шайба 8Т
Заводской номер
252135-П29
Количество на модель
4
№
11
Название детали
Болт М8-6gх18 ОСТ 37.001.123-96
Заводской номер
201455-П29
Количество на модель
2
№
12
Название детали
Шплинт
Заводской номер
258013-П29
Количество на модель
1
№
13
Название детали
Кронштейн правый
Заводской номер
14-3504050
Количество на модель
1
№
14
Название детали
Ось
Заводской номер
14-3504034
Количество на модель
1
№
15
Название детали
Пружина
Заводской номер
М-7523-А
Количество на модель
1
№
16
Название детали
Проушина толкателя М10
Заводской номер
24-3510068-01
Количество на модель
1
№
17
Название детали
Втулка оси педали тормоза
Заводской номер
13-3504023
Количество на модель
4
№
18
Название детали
Толкатель
Заводской номер
14-3504129
Количество на модель
1
№
19
Название детали
Рычаг усилителя тормоза в сборе
Заводской номер
24-3504120
Количество на модель
1
№
20
Название детали
Выключатель сигнала торможения ВК412
Заводской номер
2101-3720000
Количество на модель
1
№
21
Название детали
Гайка М12х1,5
Заводской номер
24-3720050
Количество на модель
2
№
22
Название детали
Наконечник выключателя
Заводской номер
2101-3720125
Количество на модель
1
№
23
Название детали
Площадка
Заводской номер
13-3504040
Количество на модель
1
№
24
Название детали
Шайба пружинная 8
Заводской номер
252155-П29
Количество на модель
1
№
25
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250510-П29
Количество на модель
1
№
26
Название детали
Болт М8-6gх25 ОСТ 37.001.123-96
Заводской номер
201458-П29
Количество на модель
1
№
27
Название детали
Педаль
Заводской номер
14-3504010
Количество на модель
1
№
28
Название детали
Кронштейн левый
Заводской номер
14-3504051
Количество на модель
1
№
29
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250610-П29
Количество на модель
2
№
30
Название детали
Ось рычага усилителя тормоза
Заводской номер
13-3504020
Количество на модель
2
№
31
Название детали
Прокладка кронштейна
Заводской номер
14-3510161
Количество на модель
1
№
32
Название детали
Кронштейн усилителя
Заводской номер
14-3510160
Количество на модель
1
№
33
Название детали
Усилитель вакуумный с главным цилиндром в сборе
Заводской номер
14-3510008
Количество на модель
1
№
34
Название детали
Уплотнитель усилителя
Заводской номер
14-3510159
Количество на модель
1
№
35
Название детали
Бачок главного цилиндра в сборе
Заводской номер
14-3505102
Количество на модель
2
№
36
Название детали
Трубопровод от левого бачка в сборе
Заводской номер
14-3505146
Количество на модель
1
№
37
Название детали
Трубопровод от правою бачка в сборе
Заводской номер
14-3505144
Количество на модель
1
№
38
Название детали
Лента 5х190 крепления шланга
Заводской номер
297543-П29
Количество на модель
2
№
39
Название детали
Пряжка х
Заводской номер
297540-П29
Количество на модель
2
№
40
Название детали
Шплинт х
Заводской номер
297535-П29
Количество на модель
2
№
41
Название детали
Шланг соединительный
Заводской номер
14-3505134
Количество на модель
2
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М5 | 250763-П29 | 2 | 2 | 1 | |||
| 2 | Винт | 222500-П29 | 2 | 2 | 2 | |||
| 3 | Кронштейн бачков в сборе | 14-3505113 | 1 | 1 | 3 | |||
| 4 | Шайба 10 | 252156-П29 | 6 | 6 | 4 | |||
| 5 | Гайка | 14-3506537 | 4 | 4 | 5 | |||
| 6 | Болт М10-6gх25 | 201497-П29 | 2 | 2 | 6 | |||
| 7 | Ось толкателя педали | 24-3504038 | 3 | 3 | 7 | |||
| 8 | Гайка М10х1-5Н6Н | 292809-П29 | 1 | 1 | 8 | |||
| 9 | Втулка оси толкателя | 21-3504039 | 6 | 6 | 9 | |||
| 10 | Гайка 10х1-6Н | 250613-П29 | 5 | 5 | 10 | |||
| 11 | Шайба 8Т | 252135-П29 | 4 | 4 | 11 | |||
| 12 | Болт М8-6gх18 ОСТ 37.001.123-96 | 201455-П29 | 2 | 2 | 12 | |||
| 13 | Шплинт | 258013-П29 | 1 | 1 | 13 | |||
| 14 | Кронштейн правый | 14-3504050 | 1 | 1 | 14 | |||
| 15 | Ось | 14-3504034 | 1 | 1 | 15 | |||
| 16 | Пружина | М-7523-А | 1 | 1 | 16 | |||
| 17 | Проушина толкателя М10 | 24-3510068-01 | 1 | 1 | 17 | |||
| 18 | Втулка оси педали тормоза | 13-3504023 | 4 | 4 | 18 | |||
| 19 | Толкатель | 14-3504129 | 1 | 1 | 19 | |||
| 20 | Рычаг усилителя тормоза в сборе | 24-3504120 | 1 | 1 | 20 | |||
| 21 | Выключатель сигнала торможения ВК412 | 2101-3720000 | 1 | 1 | 21 | |||
| 22 | Гайка М12х1,5 | 24-3720050 | 2 | 2 | 22 | |||
| 23 | Наконечник выключателя | 2101-3720125 | 1 | 1 | 23 | |||
| 24 | Площадка | 13-3504040 | 1 | 1 | 24 | |||
| 25 | Шайба пружинная 8 | 252155-П29 | 1 | 1 | 25 | |||
| 26 | Гайка М8-6Н ОСТ 37.001.124-93 | 250510-П29 | 1 | 1 | 26 | |||
| 27 | Болт М8-6gх25 ОСТ 37.001.123-96 | 201458-П29 | 1 | 1 | 27 | |||
| 28 | Педаль | 14-3504010 | 1 | 1 | 28 | |||
| 29 | Кронштейн левый | 14-3504051 | 1 | 1 | 29 | |||
| 30 | Гайка М8-6Н ОСТ 37.001.124-93 | 250610-П29 | 2 | 2 | 30 | |||
| 31 | Ось рычага усилителя тормоза | 13-3504020 | 2 | 2 | 31 | |||
| 32 | Прокладка кронштейна | 14-3510161 | 1 | 1 | 32 | |||
| 33 | Кронштейн усилителя | 14-3510160 | 1 | 1 | 33 | |||
| 34 | Усилитель вакуумный с главным цилиндром в сборе | 14-3510008 | 1 | 1 | 34 | |||
| 35 | Уплотнитель усилителя | 14-3510159 | 1 | 1 | 35 | |||
| 36 | Бачок главного цилиндра в сборе | 14-3505102 | 2 | 2 | 36 | |||
| 37 | Трубопровод от левого бачка в сборе | 14-3505146 | 1 | 1 | 37 | |||
| 38 | Трубопровод от правою бачка в сборе | 14-3505144 | 1 | 1 | 38 | |||
| 39 | Лента 5х190 крепления шланга | 297543-П29 | 2 | 2 | 39 | |||
| 40 | Пряжка х | 297540-П29 | 2 | 2 | 40 | |||
| 41 | Шплинт х | 297535-П29 | 2 | 2 | 41 | |||
| 42 | Шланг соединительный | 14-3505134 | 2 | 2 | 42 |
