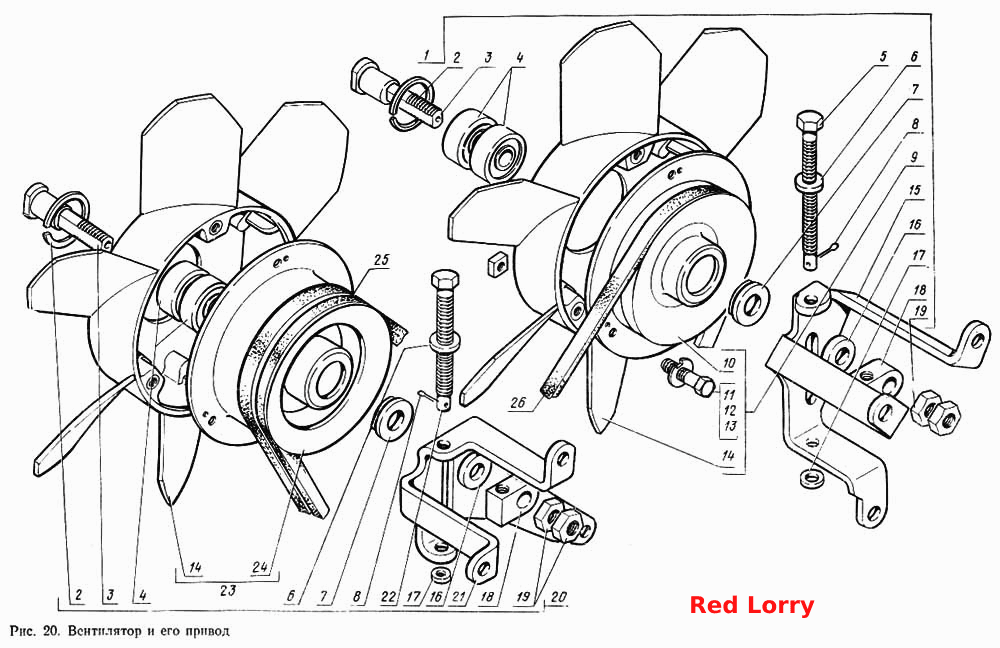

Вентилятор и его привод
100%
Название детали
Вентилятор с кронштейном правый в сборе
Заводской номер
14-1308006
Количество на модель
1
№
1
Название детали
Кольцо стопорное
Заводской номер
321-3728634
Количество на модель
2
№
2
Название детали
Ось
Заводской номер
14-1308050
Количество на модель
2
№
3
Название детали
Подшипник вентилятора (14-1308255)
Заводской номер
6-180503К1С9
Количество на модель
4
№
4
Название детали
Штанга
Заводской номер
14-1308097
Количество на модель
1
№
5
Название детали
Шайба 14
Заводской номер
252016-П29
Количество на модель
2
№
6
Название детали
Шайба специальная
Заводской номер
14-1308039
Количество на модель
2
№
7
Название детали
Шплинт 3,2х16
Заводской номер
258038-П29
Количество на модель
2
№
8
Название детали
Вентилятор со шкивом правый в сборе
Заводской номер
14-1308008
Количество на модель
1
№
9
Название детали
Шкив вентилятора правый
Заводской номер
14-1308030
Количество на модель
1
№
10
Название детали
Болт М8-6gх35 ОСТ 37.001.122-96
Заводской номер
200263-П29
Количество на модель
6
№
11
Название детали
Гайка М8
Заводской номер
251106-П29
Количество на модель
6
№
12
Название детали
Шайба стопорная 8
Заводской номер
293252-П29
Количество на модель
6
№
13
Название детали
Вентилятор в сборе
Заводской номер
14-1308010-01
Количество на модель
2
№
14
Название детали
Кронштейн правый
Заводской номер
14-1308252
Количество на модель
1
№
15
Название детали
Шайба 14
Заводской номер
293391-П29
Количество на модель
2
№
16
Название детали
Шайба 8
Заводской номер
293271-П29
Количество на модель
2
№
17
Название детали
Муфта штанги
Заводской номер
14-1308101
Количество на модель
2
№
18
Название детали
Гайка М14х1,5
Заводской номер
250634-П29
Количество на модель
4
№
19
Название детали
Вентилятор с кронштейном левый в сборе
Заводской номер
14-1308007
Количество на модель
1
№
20
Название детали
Кронштейн левый
Заводской номер
14-1308253
Количество на модель
1
№
21
Название детали
Штанга левая
Заводской номер
14-1308107
Количество на модель
1
№
22
Название детали
Вентилятор со шкивом левый в сборе
Заводской номер
14-1308009
Количество на модель
1
№
23
Название детали
Шкив вентилятора левый
Заводской номер
14-1308031
Количество на модель
1
№
24
Название детали
Ремень 11Х10Х1120 привода левого вентилятора
Заводской номер
14-1308021
Количество на модель
2
№
25
Название детали
Ремень
Заводской номер
14-1308020
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вентилятор с кронштейном правый в сборе | 14-1308006 | 1 | 1 | 1 | |||
| 2 | Кольцо стопорное | 321-3728634 | 2 | 2 | 2 | |||
| 3 | Ось | 14-1308050 | 2 | 2 | 3 | |||
| 4 | Подшипник вентилятора (14-1308255) | 6-180503К1С9 | 4 | 4 | 4 | |||
| 5 | Штанга | 14-1308097 | 1 | 1 | 5 | |||
| 6 | Шайба 14 | 252016-П29 | 2 | 2 | 6 | |||
| 7 | Шайба специальная | 14-1308039 | 2 | 2 | 7 | |||
| 8 | Шплинт 3,2х16 | 258038-П29 | 2 | 2 | 8 | |||
| 9 | Вентилятор со шкивом правый в сборе | 14-1308008 | 1 | 1 | 9 | |||
| 10 | Шкив вентилятора правый | 14-1308030 | 1 | 1 | 10 | |||
| 11 | Болт М8-6gх35 ОСТ 37.001.122-96 | 200263-П29 | 6 | 6 | 11 | |||
| 12 | Гайка М8 | 251106-П29 | 6 | 6 | 12 | |||
| 13 | Шайба стопорная 8 | 293252-П29 | 6 | 6 | 13 | |||
| 14 | Вентилятор в сборе | 14-1308010-01 | 2 | 2 | 14 | |||
| 15 | Кронштейн правый | 14-1308252 | 1 | 1 | 15 | |||
| 16 | Шайба 14 | 293391-П29 | 2 | 2 | 16 | |||
| 17 | Шайба 8 | 293271-П29 | 2 | 2 | 17 | |||
| 18 | Муфта штанги | 14-1308101 | 2 | 2 | 18 | |||
| 19 | Гайка М14х1,5 | 250634-П29 | 4 | 4 | 19 | |||
| 20 | Вентилятор с кронштейном левый в сборе | 14-1308007 | 1 | 1 | 20 | |||
| 21 | Кронштейн левый | 14-1308253 | 1 | 1 | 21 | |||
| 22 | Штанга левая | 14-1308107 | 1 | 1 | 22 | |||
| 23 | Вентилятор со шкивом левый в сборе | 14-1308009 | 1 | 1 | 23 | |||
| 24 | Шкив вентилятора левый | 14-1308031 | 1 | 1 | 24 | |||
| 25 | Ремень 11Х10Х1120 привода левого вентилятора | 14-1308021 | 2 | 2 | 25 | |||
| 26 | Ремень | 14-1308020 | 1 | 1 | 26 |
