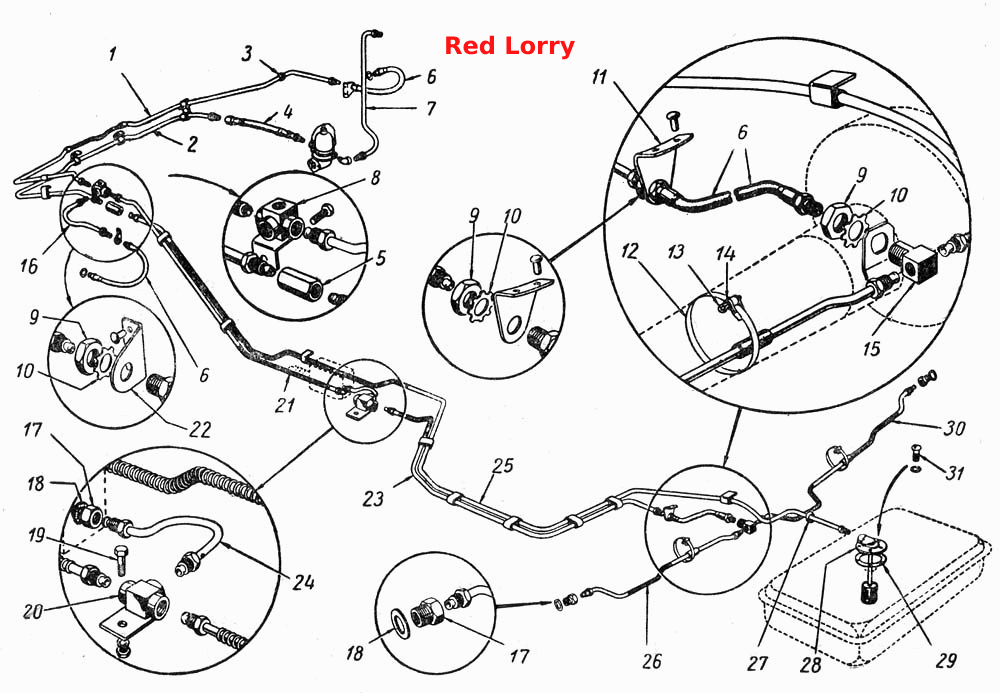

Бензинопровод. Трубопроводы гидротормозов
100%
Название детали
Болт М6х12
Заводской номер
201416-П8
Количество на модель
1
№
Название детали
Штуцер 1/4"х18 прямой для присоединения трубки к отстойнику
Заводской номер
280074-П8
Количество на модель
1
№
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
1
№
Название детали
Шайба 10
Заводской номер
293196-П
Количество на модель
5
№
Название детали
Заклепка 6х14
Заводской номер
253033-П
Количество на модель
2
№
Название детали
Гайка М6х1
Заводской номер
250764-П8
Количество на модель
1
№
Название детали
Втулка защитная
Заводской номер
20-3506046
Количество на модель
4
№
Название детали
Штуцер 1/4"х18 угловой
Заводской номер
280084-П2
Количество на модель
1
№
Название детали
Трубка от тройника к правому переднему тормозу в сборе
Заводской номер
20-3506023
Количество на модель
1
№
1
Название детали
Трубка бензинопровода от соединительной муфты к гибкому шлангу в сборе
Заводской номер
20-1104085
Количество на модель
1
№
2
Название детали
Втулка для пучка проводов
Заводской номер
70-143187
Количество на модель
1
№
3
Название детали
Шланг гибкий бензинопровода в сборе
Заводской номер
51-1104100-А2
Количество на модель
1
№
4
Название детали
Муфта соединительная трубки бензинопровода
Заводской номер
298498-П8
Количество на модель
1
№
5
Название детали
Шланг гибкий
Заводской номер
51-3506025
Количество на модель
3
№
6
Название детали
Трубка от бензинового насоса к карбюратору в сборе
Заводской номер
20-1104130
Количество на модель
1
№
7
Название детали
Тройник трубопровода к передним тормозам в сборе
Заводской номер
20-3506018-Б
Количество на модель
1
№
8
Название детали
Гайка М16х1,5
Заводской номер
250636-П8
Количество на модель
3
№
9
Название детали
Шайба 16 пружинная
Заводской номер
252239-П
Количество на модель
1
№
10
Название детали
Кронштейн крепления гибкого шланга задних тормозов
Заводской номер
20-3506049
Количество на модель
1
№
11
Название детали
Лента 10х640
Заводской номер
297594-П8
Количество на модель
2
№
12
Название детали
Шплинт хомутика
Заводской номер
297575-П8
Количество на модель
2
№
13
Название детали
Пряжка хомутика
Заводской номер
297580-П
Количество на модель
2
№
14
Название детали
Тройник
Заводской номер
20-3506033
Количество на модель
1
№
15
Название детали
Трубка от тройника к правому переднему тормозу в сборе
Заводской номер
20-3506020
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
20-3506005
Количество на модель
3
№
17
Название детали
Прокладка
Заводской номер
51-3506013
Количество на модель
5
№
18
Название детали
Болт крепления кронштейна
Заводской номер
201418-П8
Количество на модель
1
№
19
Название детали
Тройник центральный трубопроводов гидротормозов в сборе
Заводской номер
20-3506009
Количество на модель
1
№
20
Название детали
Трубка от центрального тройника к передним тормозам в сборе
Заводской номер
20-3506015
Количество на модель
1
№
21
Название детали
Кронштейн крепления гибкого шланга передних тормозов
Заводской номер
20-3506048
Количество на модель
2
№
22
Название детали
Трубка от центрального тройника к задним тормозам в сборе
Заводской номер
20-3506030
Количество на модель
1
№
23
Название детали
Трубка от главного цилиндра к центральному тройнику в сборе
Заводской номер
20-3506006
Количество на модель
1
№
24
Название детали
Трубка бензинопровода от штуцера бензинового бака в сборе
Заводской номер
20-1104070
Количество на модель
1
№
25
Название детали
Трубка от тройника к левому заднему тормозу в сборе
Заводской номер
20-3506035
Количество на модель
1
№
26
Название детали
Втулка уплотнительная
Заводской номер
20-1104091
Количество на модель
1
№
27
Название детали
Трубка приемная бензинопровода с фильтром в сборе
Заводской номер
20-1104012
Количество на модель
1
№
28
Название детали
прокладка
Заводской номер
11-9338
Количество на модель
1
№
29
Название детали
Трубка от тройника к правому заднему тормозу в сборе
Заводской номер
20-3506040-А
Количество на модель
1
№
30
Название детали
Винт
Заводской номер
220077-П8
Количество на модель
5
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт М6х12 | 201416-П8 | 1 | 1 | |||||
| Штуцер 1/4"х18 прямой для присоединения трубки к отстойнику | 280074-П8 | 1 | 1 | |||||
| Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 1 | 1 | |||||
| Шайба 10 | 293196-П | 5 | 5 | |||||
| Заклепка 6х14 | 253033-П | 2 | 2 | |||||
| Гайка М6х1 | 250764-П8 | 1 | 1 | |||||
| Втулка защитная | 20-3506046 | 4 | 4 | |||||
| Штуцер 1/4"х18 угловой | 280084-П2 | 1 | 1 | |||||
| 1 | Трубка от тройника к правому переднему тормозу в сборе | 20-3506023 | 1 | 1 | 1 | |||
| 2 | Трубка бензинопровода от соединительной муфты к гибкому шлангу в сборе | 20-1104085 | 1 | 1 | 2 | |||
| 3 | Втулка для пучка проводов | 70-143187 | 1 | 1 | 3 | |||
| 4 | Шланг гибкий бензинопровода в сборе | 51-1104100-А2 | 1 | 1 | 4 | |||
| 5 | Муфта соединительная трубки бензинопровода | 298498-П8 | 1 | 1 | 5 | |||
| 6 | Шланг гибкий | 51-3506025 | 3 | 3 | 6 | |||
| 7 | Трубка от бензинового насоса к карбюратору в сборе | 20-1104130 | 1 | 1 | 7 | |||
| 8 | Тройник трубопровода к передним тормозам в сборе | 20-3506018-Б | 1 | 1 | 8 | |||
| 9 | Гайка М16х1,5 | 250636-П8 | 3 | 3 | 9 | |||
| 10 | Шайба 16 пружинная | 252239-П | 1 | 1 | 10 | |||
| 11 | Кронштейн крепления гибкого шланга задних тормозов | 20-3506049 | 1 | 1 | 11 | |||
| 12 | Лента 10х640 | 297594-П8 | 2 | 2 | 12 | |||
| 13 | Шплинт хомутика | 297575-П8 | 2 | 2 | 13 | |||
| 14 | Пряжка хомутика | 297580-П | 2 | 2 | 14 | |||
| 15 | Тройник | 20-3506033 | 1 | 1 | 15 | |||
| 16 | Трубка от тройника к правому переднему тормозу в сборе | 20-3506020 | 1 | 1 | 16 | |||
| 17 | Штуцер | 20-3506005 | 3 | 3 | 17 | |||
| 18 | Прокладка | 51-3506013 | 5 | 5 | 18 | |||
| 19 | Болт крепления кронштейна | 201418-П8 | 1 | 1 | 19 | |||
| 20 | Тройник центральный трубопроводов гидротормозов в сборе | 20-3506009 | 1 | 1 | 20 | |||
| 21 | Трубка от центрального тройника к передним тормозам в сборе | 20-3506015 | 1 | 1 | 21 | |||
| 22 | Кронштейн крепления гибкого шланга передних тормозов | 20-3506048 | 2 | 2 | 22 | |||
| 23 | Трубка от центрального тройника к задним тормозам в сборе | 20-3506030 | 1 | 1 | 23 | |||
| 24 | Трубка от главного цилиндра к центральному тройнику в сборе | 20-3506006 | 1 | 1 | 24 | |||
| 25 | Трубка бензинопровода от штуцера бензинового бака в сборе | 20-1104070 | 1 | 1 | 25 | |||
| 26 | Трубка от тройника к левому заднему тормозу в сборе | 20-3506035 | 1 | 1 | 26 | |||
| 27 | Втулка уплотнительная | 20-1104091 | 1 | 1 | 27 | |||
| 28 | Трубка приемная бензинопровода с фильтром в сборе | 20-1104012 | 1 | 1 | 28 | |||
| 29 | прокладка | 11-9338 | 1 | 1 | 29 | |||
| 30 | Трубка от тройника к правому заднему тормозу в сборе | 20-3506040-А | 1 | 1 | 30 | |||
| 31 | Винт | 220077-П8 | 5 | 5 | 31 |
