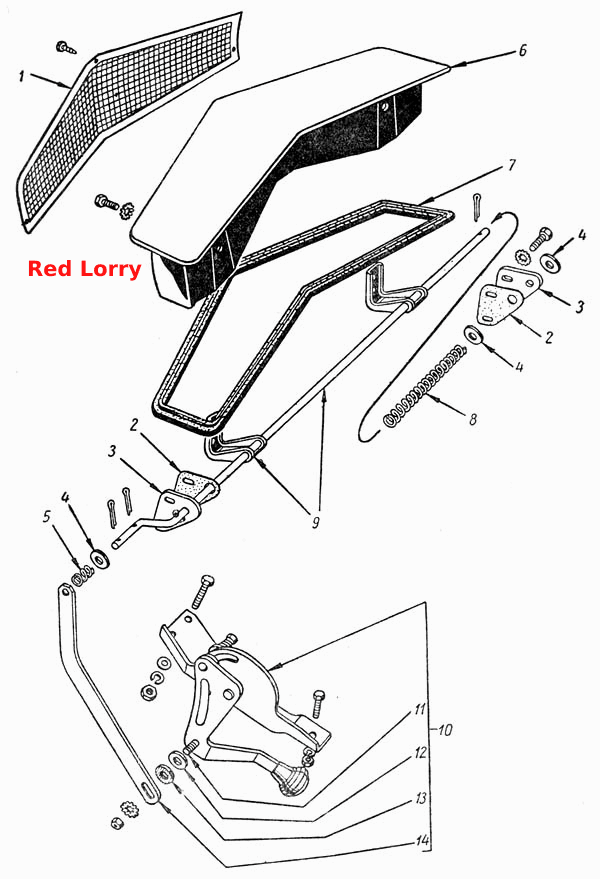

Вентиляция передка
100%
Название детали
Болт М6-6gх10
Заводской номер
201415-П8
Количество на модель
4
№
Название детали
Шплинт 3,2х20 ОСТ 37.001.171-93
Заводской номер
258039-П
Количество на модель
2
№
Название детали
Шайба 6 пружинная
Заводской номер
293226-П8
Количество на модель
1
№
Название детали
Шайба 6
Заводской номер
252134-П8
Количество на модель
3
№
Название детали
Шайба 6
Заводской номер
252004-П8
Количество на модель
2
№
Название детали
Шайба диам 11,5 волнистая
Заводской номер
351432-S
Количество на модель
1
№
Название детали
Гайка М6х1
Заводской номер
250764-П8
Количество на модель
1
№
Название детали
Винт М4х12
Заводской номер
240818-П8
Количество на модель
3
№
Название детали
Болт М6Х25 крепления хомута воздухоподводного патрубка пускового подогревателя
Заводской номер
201422-П8
Количество на модель
2
№
Название детали
Болт крепления кронштейна
Заводской номер
201418-П8
Количество на модель
1
№
Название детали
Болт М6х12
Заводской номер
201416-П8
Количество на модель
4
№
Название детали
Сетка вентиляции передка в сборе
Заводской номер
30-5304022
Количество на модель
1
№
1
Название детали
Прокладка щеки
Заводской номер
30-5304082
Количество на модель
2
№
2
Название детали
Щека оси петли
Заводской номер
30-5304080
Количество на модель
2
№
3
Название детали
Шайба 10 плоская
Заводской номер
20-1703047
Количество на модель
1
№
4
Название детали
Пружина тяги привода вентиляции передка
Заводской номер
30-5304070
Количество на модель
1
№
5
Название детали
Крышка вентиляции передка в сборе
Заводской номер
30-5304012-Б
Количество на модель
1
№
6
Название детали
Уплотнитель крышки вентиляции передка
Заводской номер
30-5304030
Количество на модель
1
№
7
Название детали
Пружина натяжная оси петли крышки вентиляции передка
Заводской номер
30-5304078
Количество на модель
1
№
8
Название детали
Петля крышки вентиляции передка в сборе
Заводской номер
30-5304017
Количество на модель
1
№
9
Название детали
Привод вентиляции передка в сборе
Заводской номер
30-5304032
Количество на модель
1
№
10
Название детали
Болт М6х1х22 крепления тяги привода вентиляции передка
Заводской номер
290514-П8
Количество на модель
1
№
11
Название детали
Шайба 6 плоская
Заводской номер
293238-П8
Количество на модель
1
№
12
Название детали
Шайба тяги привода вентиляции передка
Заводской номер
81-5304072
Количество на модель
1
№
13
Название детали
Тяга привода вентиляции передка
Заводской номер
30-5304064
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт М6-6gх10 | 201415-П8 | 4 | 4 | |||||
| Шплинт 3,2х20 ОСТ 37.001.171-93 | 258039-П | 2 | 2 | |||||
| Шайба 6 пружинная | 293226-П8 | 1 | 1 | |||||
| Шайба 6 | 252134-П8 | 3 | 3 | |||||
| Шайба 6 | 252004-П8 | 2 | 2 | |||||
| Шайба диам 11,5 волнистая | 351432-S | 1 | 1 | |||||
| Гайка М6х1 | 250764-П8 | 1 | 1 | |||||
| Винт М4х12 | 240818-П8 | 3 | 3 | |||||
| Болт М6Х25 крепления хомута воздухоподводного патрубка пускового подогревателя | 201422-П8 | 2 | 2 | |||||
| Болт крепления кронштейна | 201418-П8 | 1 | 1 | |||||
| Болт М6х12 | 201416-П8 | 4 | 4 | |||||
| 1 | Сетка вентиляции передка в сборе | 30-5304022 | 1 | 1 | 1 | |||
| 2 | Прокладка щеки | 30-5304082 | 2 | 2 | 2 | |||
| 3 | Щека оси петли | 30-5304080 | 2 | 2 | 3 | |||
| 4 | Шайба 10 плоская | 20-1703047 | 1 | 1 | 4 | |||
| 5 | Пружина тяги привода вентиляции передка | 30-5304070 | 1 | 1 | 5 | |||
| 6 | Крышка вентиляции передка в сборе | 30-5304012-Б | 1 | 1 | 6 | |||
| 7 | Уплотнитель крышки вентиляции передка | 30-5304030 | 1 | 1 | 7 | |||
| 8 | Пружина натяжная оси петли крышки вентиляции передка | 30-5304078 | 1 | 1 | 8 | |||
| 9 | Петля крышки вентиляции передка в сборе | 30-5304017 | 1 | 1 | 9 | |||
| 10 | Привод вентиляции передка в сборе | 30-5304032 | 1 | 1 | 10 | |||
| 11 | Болт М6х1х22 крепления тяги привода вентиляции передка | 290514-П8 | 1 | 1 | 11 | |||
| 12 | Шайба 6 плоская | 293238-П8 | 1 | 1 | 12 | |||
| 13 | Шайба тяги привода вентиляции передка | 81-5304072 | 1 | 1 | 13 | |||
| 14 | Тяга привода вентиляции передка | 30-5304064 | 1 | 1 | 14 |
