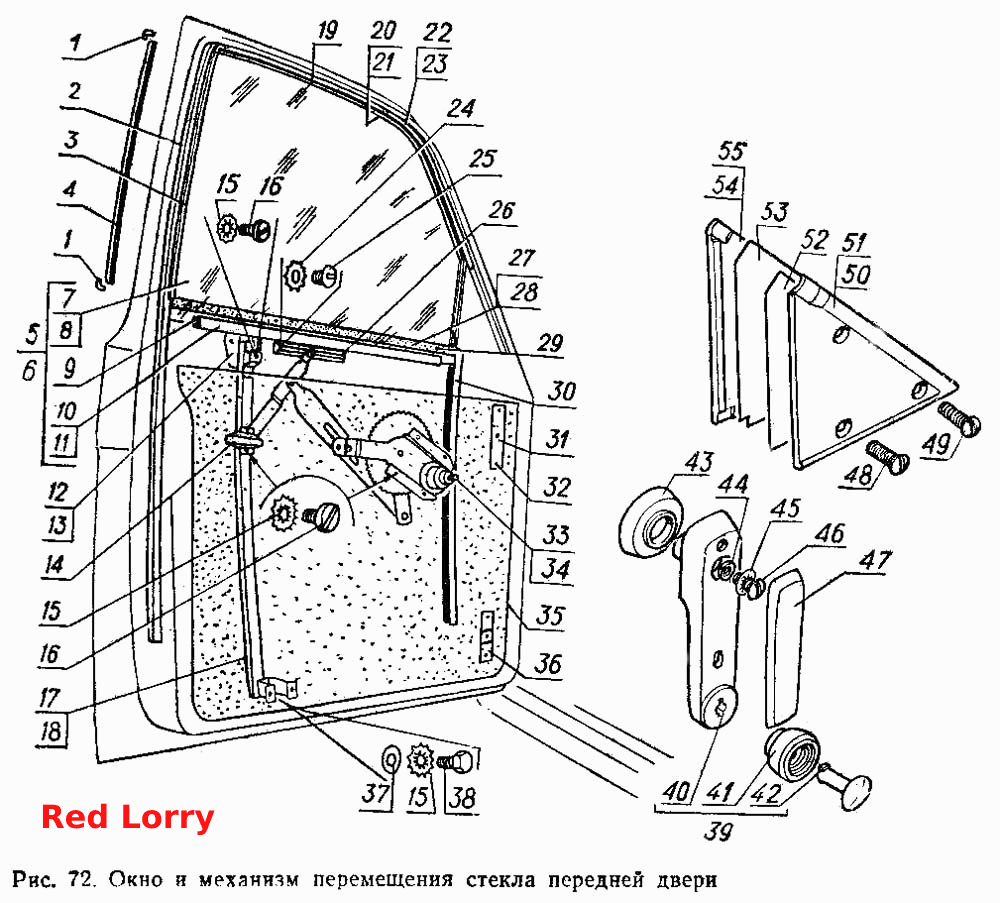

Окно и механизм перемещения стекла передней двери
100%
Название детали
Муфта угловая
Заводской номер
24-6203482-01
Количество на модель
6
№
1
Название детали
Желобок боковой в сборе
Заводской номер
24-6103204-01
Количество на модель
2
№
2
Название детали
Окантовка внутренняя
Заводской номер
24-6103468
Количество на модель
2
№
3
Название детали
Окантовка наружная
Заводской номер
24-6103480
Количество на модель
2
№
4
Название детали
Стекло опускное передней двери левое в сборе
Заводской номер
3102-6103211
Количество на модель
1
№
5
Название детали
Стекло опускное передней двери правое в сборе
Заводской номер
3102-6103210
Количество на модель
1
№
6
Название детали
Стекло опускное левое
Заводской номер
3102-6103215
Количество на модель
1
№
7
Название детали
Стекло опускное правое
Заводской номер
3102-6103214
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
3102-6103218
Количество на модель
2
№
9
Название детали
Обойма правая в сборе
Заводской номер
3102-6103220
Количество на модель
1
№
10
Название детали
Обойма левая в сборе
Заводской номер
3102-6103221
Количество на модель
1
№
11
Название детали
Держатель стеклоподъемника правый
Заводской номер
3102-6104126-10
Количество на модель
1
№
12
Название детали
Держатель стеклоподъемника левый
Заводской номер
3102-6104127-10
Количество на модель
1
№
13
Название детали
Кулиса нижняя задняя в сборе
Заводской номер
3102-6104146
Количество на модель
2
№
14
Название детали
Шайба 6,5
Заводской номер
293226-П29
Количество на модель
4
№
15
Название детали
Винт М6-6gх10 ОСТ 37.001.130-81
Заводской номер
224622-П29
Количество на модель
4
№
16
Название детали
Направляющая с кронштейнами левая
Заводской номер
3102-6104135-10
Количество на модель
1
№
17
Название детали
Направляющая с кронштейнами правая
Заводской номер
3102-6104134-10
Количество на модель
1
№
18
Название детали
Желобок верхний в сборе
Заводской номер
3102-6103200
Количество на модель
2
№
19
Название детали
Окантовка наружная передняя правая
Заводской номер
3102-6103478
Количество на модель
1
№
20
Название детали
Окантовка наружная передняя левая
Заводской номер
3102-6103479
Количество на модель
1
№
21
Название детали
Окантовка внутренняя передняя правая
Заводской номер
3102-6103498
Количество на модель
1
№
22
Название детали
Окантовка внутренняя передняя левая
Заводской номер
3102-6103499
Количество на модель
1
№
23
Название детали
Шайба 6 ОСТ 37.001.146-75
Заводской номер
252274-П29
Количество на модель
4
№
24
Название детали
Винт М6-6gх8
Заводской номер
220101-П29
Количество на модель
4
№
25
Название детали
Кулиса ролика стеклоподъемника верхняя
Заводской номер
81-6104110-Б
Количество на модель
2
№
26
Название детали
Окантовка наружная нижняя левая
Заводской номер
3102-6103471
Количество на модель
1
№
27
Название детали
Окантовка наружная нижняя правая
Заводской номер
3102-6103470
Количество на модель
1
№
28
Название детали
Винт 3х10
Заводской номер
240806-П29
Количество на модель
4
№
29
Название детали
Желобок передний в сборе
Заводской номер
3102-6103420
Количество на модель
2
№
30
Название детали
Пластина крепления облицовки
Заводской номер
3102-6102154
Количество на модель
2
№
31
Название детали
Винт М4х10 ОСТ 37.001.188-81
Заводской номер
240817-П29
Количество на модель
4
№
32
Название детали
Стеклоподъемник левый в сборе (3102-6104013)
Заводской номер
А209-6104000
Количество на модель
1
№
33
Название детали
Стеклоподъемник правый в сборе (3102-6104012)
Заводской номер
А208-6104000
Количество на модель
1
№
34
Название детали
Заклейка двери
Заводской номер
24-6101067
Количество на модель
2
№
35
Название детали
Пластина крепления накладки
Заводской номер
3102-6102158
Количество на модель
2
№
36
Название детали
Шайба 6
Заводской номер
293225-П29
Количество на модель
4
№
37
Название детали
Болт М6-6gх10
Заводской номер
201415-П29
Количество на модель
8
№
38
Название детали
Ручка стеклоподъемника в сборе
Заводской номер
3102-6104064
Количество на модель
2
№
39
Название детали
Ручка
Заводской номер
3102-6104066
Количество на модель
2
№
40
Название детали
Наконечник ручки
Заводской номер
3102-6104068
Количество на модель
2
№
41
Название детали
Ось
Заводской номер
3102-6104069
Количество на модель
2
№
42
Название детали
Розетка ручки
Заводской номер
3102-6104188
Количество на модель
2
№
43
Название детали
Шайба 5 пружинная
Заводской номер
252133-П29
Количество на модель
2
№
44
Название детали
Шайба 6 ОСТ 37.001.145-75
Заводской номер
252269-П29
Количество на модель
2
№
45
Название детали
Винт М5-6gх12 ОСТ 37.001.130-81
Заводской номер
224598-П29
Количество на модель
2
№
46
Название детали
Накладка ручки
Заводской номер
3102-6104102
Количество на модель
2
№
47
Название детали
Винт М5х16 ГОСТ 17474-80
Заводской номер
290405
Количество на модель
4
№
48
Название детали
Винт М5х25
Заводской номер
290413
Количество на модель
2
№
49
Название детали
Накладка внутренняя правая
Заводской номер
3102-6103394
Количество на модель
1
№
50
Название детали
Накладка внутренняя левая
Заводской номер
3102-6103395
Количество на модель
1
№
51
Название детали
Прокладка внутренняя
Заводской номер
3102-6103396
Количество на модель
2
№
52
Название детали
Прокладка наружная
Заводской номер
3102-6103392
Количество на модель
2
№
53
Название детали
Накладка наружная правая
Заводской номер
3102-6103390
Количество на модель
1
№
54
Название детали
Накладка наружная левая
Заводской номер
3102-6103391
Количество на модель
1
№
55
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Муфта угловая | 24-6203482-01 | 6 | 6 | 1 | |||
| 2 | Желобок боковой в сборе | 24-6103204-01 | 2 | 2 | 2 | |||
| 3 | Окантовка внутренняя | 24-6103468 | 2 | 2 | 3 | |||
| 4 | Окантовка наружная | 24-6103480 | 2 | 2 | 4 | |||
| 5 | Стекло опускное передней двери левое в сборе | 3102-6103211 | 1 | 1 | 5 | |||
| 6 | Стекло опускное передней двери правое в сборе | 3102-6103210 | 1 | 1 | 6 | |||
| 7 | Стекло опускное левое | 3102-6103215 | 1 | 1 | 7 | |||
| 8 | Стекло опускное правое | 3102-6103214 | 1 | 1 | 8 | |||
| 9 | Прокладка | 3102-6103218 | 2 | 2 | 9 | |||
| 10 | Обойма правая в сборе | 3102-6103220 | 1 | 1 | 10 | |||
| 11 | Обойма левая в сборе | 3102-6103221 | 1 | 1 | 11 | |||
| 12 | Держатель стеклоподъемника правый | 3102-6104126-10 | 1 | 1 | 12 | |||
| 13 | Держатель стеклоподъемника левый | 3102-6104127-10 | 1 | 1 | 13 | |||
| 14 | Кулиса нижняя задняя в сборе | 3102-6104146 | 2 | 2 | 14 | |||
| 15 | Шайба 6,5 | 293226-П29 | 4 | 4 | 15 | |||
| 16 | Винт М6-6gх10 ОСТ 37.001.130-81 | 224622-П29 | 4 | 4 | 16 | |||
| 17 | Направляющая с кронштейнами левая | 3102-6104135-10 | 1 | 1 | 17 | |||
| 18 | Направляющая с кронштейнами правая | 3102-6104134-10 | 1 | 1 | 18 | |||
| 19 | Желобок верхний в сборе | 3102-6103200 | 2 | 2 | 19 | |||
| 20 | Окантовка наружная передняя правая | 3102-6103478 | 1 | 1 | 20 | |||
| 21 | Окантовка наружная передняя левая | 3102-6103479 | 1 | 1 | 21 | |||
| 22 | Окантовка внутренняя передняя правая | 3102-6103498 | 1 | 1 | 22 | |||
| 23 | Окантовка внутренняя передняя левая | 3102-6103499 | 1 | 1 | 23 | |||
| 24 | Шайба 6 ОСТ 37.001.146-75 | 252274-П29 | 4 | 4 | 24 | |||
| 25 | Винт М6-6gх8 | 220101-П29 | 4 | 4 | 25 | |||
| 26 | Кулиса ролика стеклоподъемника верхняя | 81-6104110-Б | 2 | 2 | 26 | |||
| 27 | Окантовка наружная нижняя левая | 3102-6103471 | 1 | 1 | 27 | |||
| 28 | Окантовка наружная нижняя правая | 3102-6103470 | 1 | 1 | 28 | |||
| 29 | Винт 3х10 | 240806-П29 | 4 | 4 | 29 | |||
| 30 | Желобок передний в сборе | 3102-6103420 | 2 | 2 | 30 | |||
| 31 | Пластина крепления облицовки | 3102-6102154 | 2 | 2 | 31 | |||
| 32 | Винт М4х10 ОСТ 37.001.188-81 | 240817-П29 | 4 | 4 | 32 | |||
| 33 | Стеклоподъемник левый в сборе (3102-6104013) | А209-6104000 | 1 | 1 | 33 | |||
| 34 | Стеклоподъемник правый в сборе (3102-6104012) | А208-6104000 | 1 | 1 | 34 | |||
| 35 | Заклейка двери | 24-6101067 | 2 | 2 | 35 | |||
| 36 | Пластина крепления накладки | 3102-6102158 | 2 | 2 | 36 | |||
| 37 | Шайба 6 | 293225-П29 | 4 | 4 | 37 | |||
| 38 | Болт М6-6gх10 | 201415-П29 | 8 | 8 | 38 | |||
| 39 | Ручка стеклоподъемника в сборе | 3102-6104064 | 2 | 2 | 39 | |||
| 40 | Ручка | 3102-6104066 | 2 | 2 | 40 | |||
| 41 | Наконечник ручки | 3102-6104068 | 2 | 2 | 41 | |||
| 42 | Ось | 3102-6104069 | 2 | 2 | 42 | |||
| 43 | Розетка ручки | 3102-6104188 | 2 | 2 | 43 | |||
| 44 | Шайба 5 пружинная | 252133-П29 | 2 | 2 | 44 | |||
| 45 | Шайба 6 ОСТ 37.001.145-75 | 252269-П29 | 2 | 2 | 45 | |||
| 46 | Винт М5-6gх12 ОСТ 37.001.130-81 | 224598-П29 | 2 | 2 | 46 | |||
| 47 | Накладка ручки | 3102-6104102 | 2 | 2 | 47 | |||
| 48 | Винт М5х16 ГОСТ 17474-80 | 290405 | 4 | 4 | 48 | |||
| 49 | Винт М5х25 | 290413 | 2 | 2 | 49 | |||
| 50 | Накладка внутренняя правая | 3102-6103394 | 1 | 1 | 50 | |||
| 51 | Накладка внутренняя левая | 3102-6103395 | 1 | 1 | 51 | |||
| 52 | Прокладка внутренняя | 3102-6103396 | 2 | 2 | 52 | |||
| 53 | Прокладка наружная | 3102-6103392 | 2 | 2 | 53 | |||
| 54 | Накладка наружная правая | 3102-6103390 | 1 | 1 | 54 | |||
| 55 | Накладка наружная левая | 3102-6103391 | 1 | 1 | 55 |
