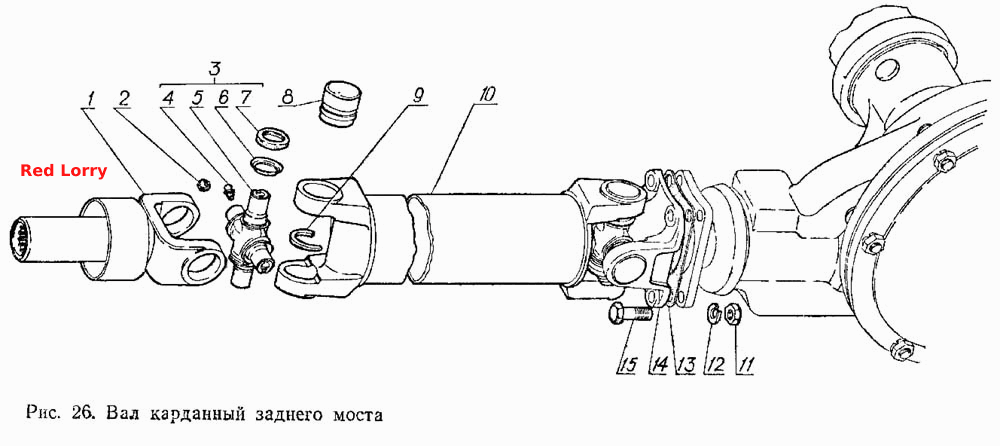

Вал карданный заднего моста
100%
Название детали
Вал карданный в сборе
Заводской номер
24-2201010
Количество на модель
1
№
Название детали
Карданный вал
Заводской номер
24-2201010-02
Количество на модель
1
№
Название детали
Кольцо стопорное толщиной 2,55 мм
Заводской номер
24-2201043-80
Количество на модель
1
№
Название детали
Кольцо стопорное толщиной 2,60 мм
Заводской номер
24-2201043-81
Количество на модель
1
№
Название детали
Крестовина с подшипниками в сборе
Заводской номер
ВК-69-2201025-02
Количество на модель
1
№
Название детали
Вилка
Заводской номер
24-2201047
Количество на модель
1
№
1
Название детали
Колпачок пресс- масленки
Заводской номер
24-2904142
Количество на модель
2
№
2
Название детали
Крестовина в сборе
Заводской номер
69-2201026-Б2
Количество на модель
2
№
3
Название детали
Масленка
Заводской номер
264072-П8
Количество на модель
2
№
4
Название детали
Крестовина
Заводской номер
69-2201030-Б2
Количество на модель
2
№
5
Название детали
Отражатель
Заводской номер
69-2201037-А
Количество на модель
8
№
6
Название детали
Манжета
Заводской номер
69-2201031-А
Количество на модель
8
№
7
Название детали
Подшипник крестовины карданного вала
Заводской номер
704702К2
Количество на модель
8
№
8
Название детали
Кольцо
Заводской номер
24-2201043
Количество на модель
8
№
9
Название детали
Вал карданный
Заводской номер
24-2201015
Количество на модель
1
№
10
Название детали
Гайка М10х1-6Н
Заводской номер
250513-П29
Количество на модель
4
№
11
Название детали
Шайба 10
Заводской номер
252156-П29
Количество на модель
4
№
12
Название детали
Прокладка
Заводской номер
20-2201024
Количество на модель
1
№
13
Название детали
Фланец карданного вала
Заводской номер
24-2201023-01
Количество на модель
1
№
14
Название детали
Болт М10х1х25 крепления вала заднего моста
Заводской номер
201518-П29
Количество на модель
4
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал карданный в сборе | 24-2201010 | 1 | 1 | |||||
| Карданный вал | 24-2201010-02 | 1 | 1 | |||||
| Кольцо стопорное толщиной 2,55 мм | 24-2201043-80 | 1 | 1 | |||||
| Кольцо стопорное толщиной 2,60 мм | 24-2201043-81 | 1 | 1 | |||||
| Крестовина с подшипниками в сборе | ВК-69-2201025-02 | 1 | 1 | |||||
| 1 | Вилка | 24-2201047 | 1 | 1 | 1 | |||
| 2 | Колпачок пресс- масленки | 24-2904142 | 2 | 2 | 2 | |||
| 3 | Крестовина в сборе | 69-2201026-Б2 | 2 | 2 | 3 | |||
| 4 | Масленка | 264072-П8 | 2 | 2 | 4 | |||
| 5 | Крестовина | 69-2201030-Б2 | 2 | 2 | 5 | |||
| 6 | Отражатель | 69-2201037-А | 8 | 8 | 6 | |||
| 7 | Манжета | 69-2201031-А | 8 | 8 | 7 | |||
| 8 | Подшипник крестовины карданного вала | 704702К2 | 8 | 8 | 8 | |||
| 9 | Кольцо | 24-2201043 | 8 | 8 | 9 | |||
| 10 | Вал карданный | 24-2201015 | 1 | 1 | 10 | |||
| 11 | Гайка М10х1-6Н | 250513-П29 | 4 | 4 | 11 | |||
| 12 | Шайба 10 | 252156-П29 | 4 | 4 | 12 | |||
| 13 | Прокладка | 20-2201024 | 1 | 1 | 13 | |||
| 14 | Фланец карданного вала | 24-2201023-01 | 1 | 1 | 14 | |||
| 15 | Болт М10х1х25 крепления вала заднего моста | 201518-П29 | 4 | 4 | 15 |
