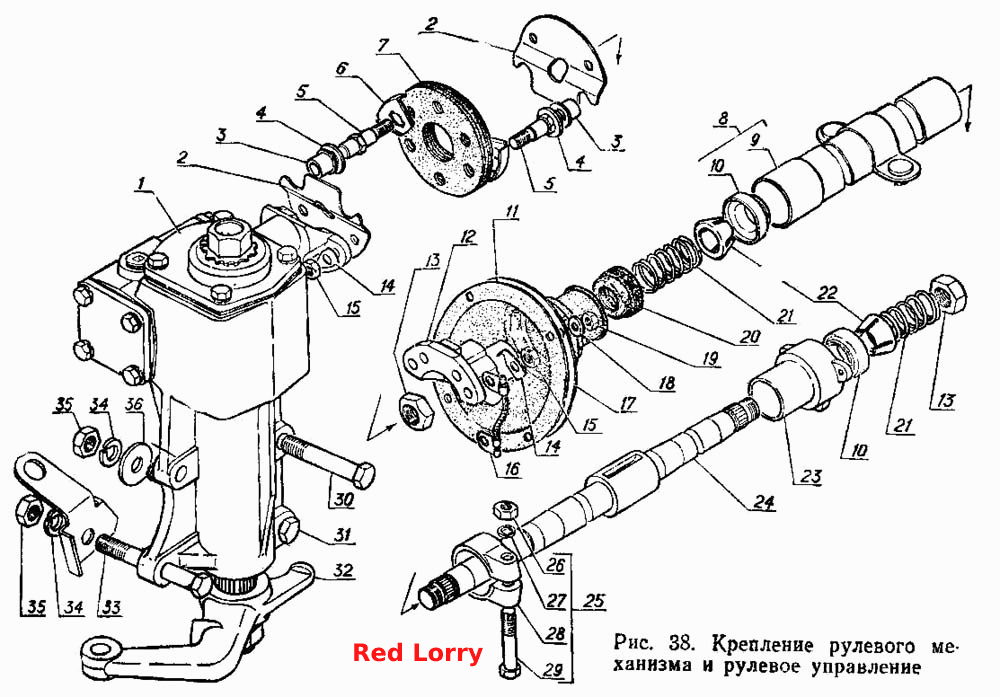

Крепление рулевого механизма и рулевое управление
100%
Название детали
Рулевое управление без рулевого колеса и сошки в сборе
Заводской номер
3102-3400013-10
Количество на модель
1
№
Название детали
Механизм рулевого управления в сборе
Заводской номер
3102-3400014-10
Количество на модель
1
№
1
Название детали
Пластина предохранительная
Заводской номер
24-3401150
Количество на модель
2
№
2
Название детали
Втулка валика акселератора
Заводской номер
21-1108041-Б
Количество на модель
4
№
3
Название детали
Шайба 10,5
Заводской номер
126-9302071
Количество на модель
4
№
4
Название детали
Шпилька соединительной муфты
Заводской номер
13-3401155
Количество на модель
4
№
5
Название детали
Усилитель муфты
Заводской номер
13-3401151
Количество на модель
4
№
6
Название детали
Муфта соединительная
Заводской номер
13-3401142
Количество на модель
1
№
7
Название детали
Колонка рулевого управления с подшипником в сборе
Заводской номер
3102-3401100-10
Количество на модель
1
№
8
Название детали
Колонка рулевого управления со скобой в сборе
Заводской номер
3102-3401102-10
Количество на модель
1
№
9
Название детали
Подшипник
Заводской номер
636905
Количество на модель
2
№
10
Название детали
Уплотнитель рулевой колонки на щитке передка
Заводской номер
3102-5301112
Количество на модель
1
№
11
Название детали
Фланец соединительной муфты
Заводской номер
24-3401140
Количество на модель
2
№
12
Название детали
Гайка М16х1,5-6Н
Заводской номер
250636-П29
Количество на модель
3
№
13
Название детали
Пластина стопорная
Заводской номер
24-3401154
Количество на модель
4
№
14
Название детали
Гайка М8х1-4Н5Н
Заводской номер
292735-П29
Количество на модель
4
№
15
Название детали
Провод к «массе»
Заводской номер
24-3401144
Количество на модель
1
№
16
Название детали
Держатель уплотнителя рулевой колонки
Заводской номер
3102-5301114
Количество на модель
1
№
17
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
4
№
18
Название детали
Гайка М6-6Н ОСТ 37.001.124-93
Заводской номер
250608-П29
Количество на модель
4
№
19
Название детали
Колпачок защитный
Заводской номер
3102-3401132
Количество на модель
1
№
20
Название детали
Пружина разжимного кольца
Заводской номер
12-3401130
Количество на модель
2
№
21
Название детали
Кольцо разжимное
Заводской номер
24-3401128-01
Количество на модель
2
№
22
Название детали
Втулка
Заводской номер
3102-3401104
Количество на модель
1
№
23
Название детали
Вал верхний с втулкой замка руля в сборе
Заводской номер
3102-3401032-10
Количество на модель
1
№
24
Название детали
Хомут в сборе
Заводской номер
М-3506
Количество на модель
1
№
25
Название детали
Гайка М8х1-6Н ОСТ 37.001.124-93
Заводской номер
250511-П29
Количество на модель
1
№
26
Название детали
Шайба 8Т
Заводской номер
252135-П29
Количество на модель
1
№
27
Название детали
Хомут колонки рулевого управления
Заводской номер
М-3507
Количество на модель
1
№
28
Название детали
Болт М8х1х50
Заводской номер
201488-П29
Количество на модель
1
№
29
Название детали
Болт М12-6gх70
Заводской номер
200373-П29
Количество на модель
1
№
30
Название детали
Болт М12-6gх130
Заводской номер
200384-П29
Количество на модель
1
№
31
Название детали
Сошка рулевого управления
Заводской номер
24-3401090
Количество на модель
1
№
32
Название детали
Болт М12-6gх95
Заводской номер
200378-П29
Количество на модель
2
№
33
Название детали
Шайба 12
Заводской номер
252137-П29
Количество на модель
4
№
34
Название детали
Гайка М12-6Н
Заводской номер
250514-П29
Количество на модель
4
№
35
Название детали
Шайба 12 ОСТ 37.001.144-96
Заводской номер
252045-П29
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рулевое управление без рулевого колеса и сошки в сборе | 3102-3400013-10 | 1 | 1 | |||||
| 1 | Механизм рулевого управления в сборе | 3102-3400014-10 | 1 | 1 | 1 | |||
| 2 | Пластина предохранительная | 24-3401150 | 2 | 2 | 2 | |||
| 3 | Втулка валика акселератора | 21-1108041-Б | 4 | 4 | 3 | |||
| 4 | Шайба 10,5 | 126-9302071 | 4 | 4 | 4 | |||
| 5 | Шпилька соединительной муфты | 13-3401155 | 4 | 4 | 5 | |||
| 6 | Усилитель муфты | 13-3401151 | 4 | 4 | 6 | |||
| 7 | Муфта соединительная | 13-3401142 | 1 | 1 | 7 | |||
| 8 | Колонка рулевого управления с подшипником в сборе | 3102-3401100-10 | 1 | 1 | 8 | |||
| 9 | Колонка рулевого управления со скобой в сборе | 3102-3401102-10 | 1 | 1 | 9 | |||
| 10 | Подшипник | 636905 | 2 | 2 | 10 | |||
| 11 | Уплотнитель рулевой колонки на щитке передка | 3102-5301112 | 1 | 1 | 11 | |||
| 12 | Фланец соединительной муфты | 24-3401140 | 2 | 2 | 12 | |||
| 13 | Гайка М16х1,5-6Н | 250636-П29 | 3 | 3 | 13 | |||
| 14 | Пластина стопорная | 24-3401154 | 4 | 4 | 14 | |||
| 15 | Гайка М8х1-4Н5Н | 292735-П29 | 4 | 4 | 15 | |||
| 16 | Провод к «массе» | 24-3401144 | 1 | 1 | 16 | |||
| 17 | Держатель уплотнителя рулевой колонки | 3102-5301114 | 1 | 1 | 17 | |||
| 18 | Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 4 | 4 | 18 | |||
| 19 | Гайка М6-6Н ОСТ 37.001.124-93 | 250608-П29 | 4 | 4 | 19 | |||
| 20 | Колпачок защитный | 3102-3401132 | 1 | 1 | 20 | |||
| 21 | Пружина разжимного кольца | 12-3401130 | 2 | 2 | 21 | |||
| 22 | Кольцо разжимное | 24-3401128-01 | 2 | 2 | 22 | |||
| 23 | Втулка | 3102-3401104 | 1 | 1 | 23 | |||
| 24 | Вал верхний с втулкой замка руля в сборе | 3102-3401032-10 | 1 | 1 | 24 | |||
| 25 | Хомут в сборе | М-3506 | 1 | 1 | 25 | |||
| 26 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 250511-П29 | 1 | 1 | 26 | |||
| 27 | Шайба 8Т | 252135-П29 | 1 | 1 | 27 | |||
| 28 | Хомут колонки рулевого управления | М-3507 | 1 | 1 | 28 | |||
| 29 | Болт М8х1х50 | 201488-П29 | 1 | 1 | 29 | |||
| 30 | Болт М12-6gх70 | 200373-П29 | 1 | 1 | 30 | |||
| 31 | Болт М12-6gх130 | 200384-П29 | 1 | 1 | 31 | |||
| 32 | Сошка рулевого управления | 24-3401090 | 1 | 1 | 32 | |||
| 33 | Болт М12-6gх95 | 200378-П29 | 2 | 2 | 33 | |||
| 34 | Шайба 12 | 252137-П29 | 4 | 4 | 34 | |||
| 35 | Гайка М12-6Н | 250514-П29 | 4 | 4 | 35 | |||
| 36 | Шайба 12 ОСТ 37.001.144-96 | 252045-П29 | 2 | 2 | 36 |
