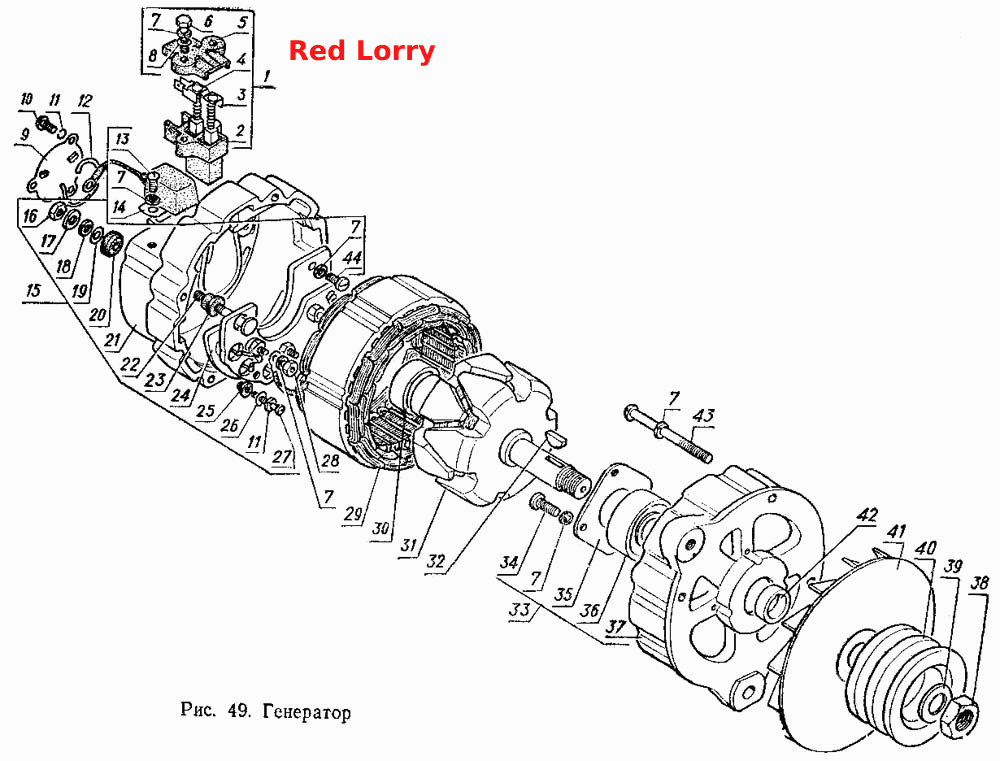

Генератор
100%
Название детали
Щеткодержатель
Заводской номер
Г272-3701010-01
Количество на модель
1
№
1
Название детали
Изолятор щеткодержателя
Заводской номер
Г272-011-7
Количество на модель
1
№
2
Название детали
Щетка
Заводской номер
Г272-3701020А-01
Количество на модель
1
№
3
Название детали
Щетка
Заводской номер
Г272-3701030А-01
Количество на модель
1
№
4
Название детали
Крышка щеткодержателя
Заводской номер
Г272-3701012А
Количество на модель
1
№
5
Название детали
Винт
Заводской номер
Г250Е1-3701016
Количество на модель
2
№
6
Название детали
Шайба 5Т пружинная
Заводской номер
Х-4001
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
8Х-1497-А
Количество на модель
2
№
8
Название детали
Крышка заднего подшипника
Заводской номер
16.3701060
Количество на модель
1
№
9
Название детали
Винт
Заводской номер
8Х-1541
Количество на модель
3
№
10
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012
Количество на модель
2
№
11
Название детали
Стопор
Заводской номер
16.3701008
Количество на модель
1
№
12
Название детали
Винт М5
Заводской номер
Х-4237-01
Количество на модель
1
№
13
Название детали
Конденсатор
Заводской номер
К73-ФВ
Количество на модель
1
№
14
Название детали
Крышка со стороны контактных колец
Заводской номер
16,3701300-01
Количество на модель
1
№
15
Название детали
Гайка М6
Заводской номер
8Х-1533М
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
МХ-0276
Количество на модель
1
№
17
Название детали
Шайба 6Т пружинная
Заводской номер
Х-1482
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
НО-1067
Количество на модель
1
№
19
Название детали
Втулка изоляционная
Заводской номер
Г250А1-3701319-01
Количество на модель
1
№
20
Название детали
Крышка со стороны контактных колец
Заводской номер
16.3701301
Количество на модель
1
№
21
Название детали
Болт контактный
Заводской номер
16.3701352
Количество на модель
1
№
22
Название детали
Втулка изоляционная контактного болта
Заводской номер
Г250А 1-3701353
Количество на модель
1
№
23
Название детали
Блок
Заводской номер
БПВ4-65-02
Количество на модель
1
№
24
Название детали
Шайба изоляционная
Заводской номер
НО-1801-11
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
НО-1011
Количество на модель
2
№
26
Название детали
Винт М4х32
Заводской номер
НО-0424
Количество на модель
2
№
27
Название детали
Гайка М5
Заводской номер
М11-90118
Количество на модель
3
№
28
Название детали
Статор в сборе
Заводской номер
Г259-3701100-01
Количество на модель
1
№
29
Название детали
Подшипник
Заводской номер
6180502К1С9Ш1
Количество на модель
1
№
30
Название детали
Ротор в сборе
Заводской номер
Г225-3701200
Количество на модель
1
№
31
Название детали
Шпонка
Заводской номер
НО-7501
Количество на модель
1
№
32
Название детали
Крышка со стороны шкива в сборе
Заводской номер
16.3701400-01
Количество на модель
1
№
33
Название детали
Винт
Заводской номер
НО-0603
Количество на модель
4
№
34
Название детали
Шайба
Заводской номер
16.3701404
Количество на модель
1
№
35
Название детали
Подшипник
Заводской номер
6180603К1С9Ш1
Количество на модель
1
№
36
Название детали
Крышка со стороны привода
Заводской номер
16.3701401
Количество на модель
1
№
37
Название детали
Гайка шкива
Заводской номер
МХ-0235-11-01
Количество на модель
1
№
38
Название детали
Шайба коническая
Заводской номер
Г287-3701074
Количество на модель
1
№
39
Название детали
Шкив
Заводской номер
16.3701051
Количество на модель
1
№
40
Название детали
Вентилятор
Заводской номер
16.3701055
Количество на модель
1
№
41
Название детали
Втулка
Заводской номер
Г250-3701054
Количество на модель
1
№
42
Название детали
Винт
Заводской номер
НО-0414
Количество на модель
4
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Щеткодержатель | Г272-3701010-01 | 1 | 1 | 1 | |||
| 2 | Изолятор щеткодержателя | Г272-011-7 | 1 | 1 | 2 | |||
| 3 | Щетка | Г272-3701020А-01 | 1 | 1 | 3 | |||
| 4 | Щетка | Г272-3701030А-01 | 1 | 1 | 4 | |||
| 5 | Крышка щеткодержателя | Г272-3701012А | 1 | 1 | 5 | |||
| 6 | Винт | Г250Е1-3701016 | 2 | 2 | 6 | |||
| 7 | Шайба 5Т пружинная | Х-4001 | 1 | 1 | 7 | |||
| 8 | Шайба | 8Х-1497-А | 2 | 2 | 8 | |||
| 9 | Крышка заднего подшипника | 16.3701060 | 1 | 1 | 9 | |||
| 10 | Винт | 8Х-1541 | 3 | 3 | 10 | |||
| 11 | Шайба 4 пружинная | Х-1012 | 2 | 2 | 11 | |||
| 12 | Стопор | 16.3701008 | 1 | 1 | 12 | |||
| 13 | Винт М5 | Х-4237-01 | 1 | 1 | 13 | |||
| 14 | Конденсатор | К73-ФВ | 1 | 1 | 14 | |||
| 15 | Крышка со стороны контактных колец | 16,3701300-01 | 1 | 1 | 15 | |||
| 16 | Гайка М6 | 8Х-1533М | 2 | 2 | 16 | |||
| 17 | Шайба | МХ-0276 | 1 | 1 | 17 | |||
| 18 | Шайба 6Т пружинная | Х-1482 | 2 | 2 | 18 | |||
| 19 | Шайба | НО-1067 | 1 | 1 | 19 | |||
| 20 | Втулка изоляционная | Г250А1-3701319-01 | 1 | 1 | 20 | |||
| 21 | Крышка со стороны контактных колец | 16.3701301 | 1 | 1 | 21 | |||
| 22 | Болт контактный | 16.3701352 | 1 | 1 | 22 | |||
| 23 | Втулка изоляционная контактного болта | Г250А 1-3701353 | 1 | 1 | 23 | |||
| 24 | Блок | БПВ4-65-02 | 1 | 1 | 24 | |||
| 25 | Шайба изоляционная | НО-1801-11 | 2 | 2 | 25 | |||
| 26 | Шайба | НО-1011 | 2 | 2 | 26 | |||
| 27 | Винт М4х32 | НО-0424 | 2 | 2 | 27 | |||
| 28 | Гайка М5 | М11-90118 | 3 | 3 | 28 | |||
| 29 | Статор в сборе | Г259-3701100-01 | 1 | 1 | 29 | |||
| 30 | Подшипник | 6180502К1С9Ш1 | 1 | 1 | 30 | |||
| 31 | Ротор в сборе | Г225-3701200 | 1 | 1 | 31 | |||
| 32 | Шпонка | НО-7501 | 1 | 1 | 32 | |||
| 33 | Крышка со стороны шкива в сборе | 16.3701400-01 | 1 | 1 | 33 | |||
| 34 | Винт | НО-0603 | 4 | 4 | 34 | |||
| 35 | Шайба | 16.3701404 | 1 | 1 | 35 | |||
| 36 | Подшипник | 6180603К1С9Ш1 | 1 | 1 | 36 | |||
| 37 | Крышка со стороны привода | 16.3701401 | 1 | 1 | 37 | |||
| 38 | Гайка шкива | МХ-0235-11-01 | 1 | 1 | 38 | |||
| 39 | Шайба коническая | Г287-3701074 | 1 | 1 | 39 | |||
| 40 | Шкив | 16.3701051 | 1 | 1 | 40 | |||
| 41 | Вентилятор | 16.3701055 | 1 | 1 | 41 | |||
| 42 | Втулка | Г250-3701054 | 1 | 1 | 42 | |||
| 43 | Винт | НО-0414 | 4 | 4 | 43 |
