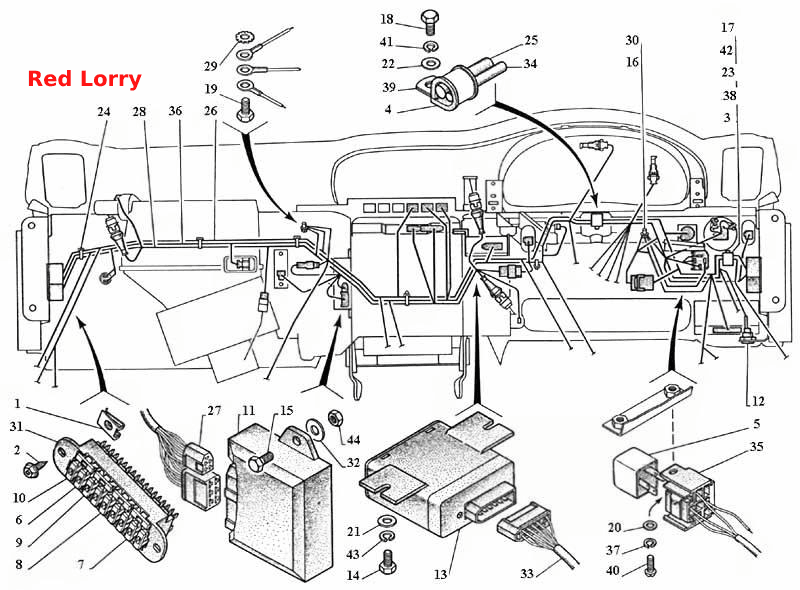

Блок управления БСК (БУК-1), блоки предохранителей и жгуты проводов на панели приборов
100%
Название детали
Гайка
Заводской номер
3302-5325316
Количество на модель
№
1
Название детали
Винт самонарезающий для металла и пластмассы
Заводской номер
3302-5325400
Количество на модель
№
2
Название детали
Прокладка
Заводской номер
73-3724250
Количество на модель
№
3
Название детали
Реле включения звуковых сигналов
Заводской номер
90.3747-11
Количество на модель
№
5
Название детали
Предохранитель
Заводской номер
352.3722
Количество на модель
№
6
Название детали
Предохранитель
Заводской номер
353.3722
Количество на модель
№
7
Название детали
Предохранитель (5А)
Заводской номер
35.3722
Количество на модель
№
8
Название детали
Предохранитель
Заводской номер
354.3722
Количество на модель
№
9
Название детали
Предохранитель
Заводской номер
355.3722
Количество на модель
№
10
Название детали
Блок защиты и коммутации электродвигателя отопителя
Заводской номер
АДИГ.645279.002
Количество на модель
№
11
Название детали
Гнездо штекерное (ГШ-010000-01)
Заводской номер
ГШ-010-01
Количество на модель
№
12
Название детали
Блок управления и контроля БУК1
Заводской номер
ИКМС.486361.005
Количество на модель
№
13
Название детали
Болт М6-6gх14 ОСТ 37.001.123-96
Заводской номер
201417-П29
Количество на модель
№
14
Название детали
Шайба 5 ОСТ 37.001.144-96
Заводской номер
252003-П29
Количество на модель
№
20
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
№
21
Название детали
Хомут
Заводской номер
3105-3724528
Количество на модель
№
24
Название детали
Жгут 10
Заводской номер
3111-3724010-02
Количество на модель
№
25
Название детали
Жгут 101
Заводской номер
3111-3724101
Количество на модель
№
27
Название детали
Шайба 6
Заводской номер
4599526-092
Количество на модель
№
29
Название детали
Блок предохранителей
Заводской номер
Ф5.3722.002
Количество на модель
№
31
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252037-П29
Количество на модель
№
32
Название детали
Жгут 229
Заводской номер
3111-3724229
Количество на модель
№
33
Название детали
Шайба 5 пружинная
Заводской номер
252153-П2
Количество на модель
№
37
Название детали
Скоба 24
Заводской номер
297516-П29
Количество на модель
№
38
Название детали
Винт М5-6gх14
Заводской номер
224599-П29
Количество на модель
№
40
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
№
41
Название детали
Орех М
Заводской номер
250508-П29
Количество на модель
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | 3302-5325316 | 1 | |||||
| 2 | Винт самонарезающий для металла и пластмассы | 3302-5325400 | 2 | |||||
| 3 | Прокладка | 73-3724250 | 3 | |||||
| 5 | Реле включения звуковых сигналов | 90.3747-11 | 5 | |||||
| 6 | Предохранитель | 352.3722 | 6 | |||||
| 7 | Предохранитель | 353.3722 | 7 | |||||
| 8 | Предохранитель (5А) | 35.3722 | 8 | |||||
| 9 | Предохранитель | 354.3722 | 9 | |||||
| 10 | Предохранитель | 355.3722 | 10 | |||||
| 11 | Блок защиты и коммутации электродвигателя отопителя | АДИГ.645279.002 | 11 | |||||
| 12 | Гнездо штекерное (ГШ-010000-01) | ГШ-010-01 | 12 | |||||
| 13 | Блок управления и контроля БУК1 | ИКМС.486361.005 | 13 | |||||
| 14 | Болт М6-6gх14 ОСТ 37.001.123-96 | 201417-П29 | 14 | |||||
| 20 | Шайба 5 ОСТ 37.001.144-96 | 252003-П29 | 20 | |||||
| 21 | Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 21 | |||||
| 24 | Хомут | 3105-3724528 | 24 | |||||
| 25 | Жгут 10 | 3111-3724010-02 | 25 | |||||
| 27 | Жгут 101 | 3111-3724101 | 27 | |||||
| 29 | Шайба 6 | 4599526-092 | 29 | |||||
| 31 | Блок предохранителей | Ф5.3722.002 | 31 | |||||
| 32 | Шайба 6 ОСТ 37.001.144-96 | 252037-П29 | 32 | |||||
| 33 | Жгут 229 | 3111-3724229 | 33 | |||||
| 37 | Шайба 5 пружинная | 252153-П2 | 37 | |||||
| 38 | Скоба 24 | 297516-П29 | 38 | |||||
| 40 | Винт М5-6gх14 | 224599-П29 | 40 | |||||
| 41 | Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 41 | |||||
| 44 | Орех М | 250508-П29 | 44 |
