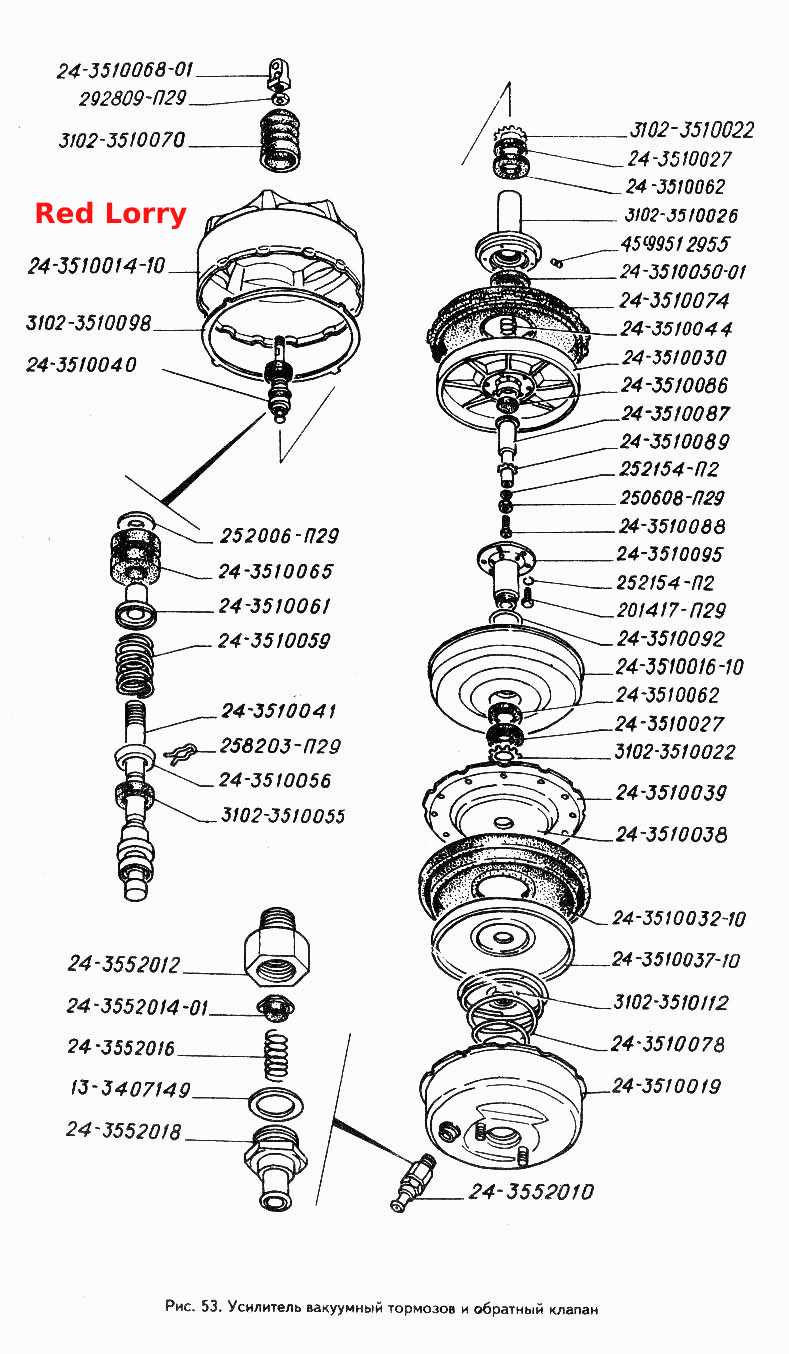

Усилитель вакуумный тормозов и обратный клапан
100%
Название детали
Штуцер обратного клапана
Заводской номер
24-3552018
Количество на модель
1
№
Название детали
Соединитель поршней
Заводской номер
24-3510095
Количество на модель
1
№
Название детали
Пружина
Заводской номер
24-3552016
Количество на модель
1
№
Название детали
Пружина диафрагмы
Заводской номер
24-3510078
Количество на модель
1
№
Название детали
Пружина толкателя
Заводской номер
24-3510059
Количество на модель
1
№
Название детали
Пружина диафрагмы клапанов
Заводской номер
24-3510044
Количество на модель
1
№
Название детали
Проушина толкателя М10
Заводской номер
24-3510068-01
Количество на модель
1
№
Название детали
Прокладка
Заводской номер
13-3407149
Количество на модель
1
№
Название детали
Поршень передней диафрагмы
Заводской номер
24-3510037-10
Количество на модель
1
№
Название детали
Поршень задней диафрагмы
Заводской номер
24-3510030
Количество на модель
1
№
Название детали
Тарелка передней диафрагмы
Заводской номер
24-3510038
Количество на модель
1
№
Название детали
Толкатель поршня
Заводской номер
24-3510087
Количество на модель
1
№
Название детали
Упор пружины
Заводской номер
24-3510061
Количество на модель
1
№
Название детали
Шплинт 5
Заводской номер
258203-П29
Количество на модель
1
№
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
98
№
Название детали
Шайба 10 ОСТ 37.001.144-96
Заводской номер
252006-П29
Количество на модель
68
№
Название детали
Шайба стопорная
Заводской номер
3102-3510022
Количество на модель
2
№
Название детали
Шайба стопорная
Заводской номер
24-3510089
Количество на модель
1
№
Название детали
Шайба реактивная толкателя
Заводской номер
24-3510086
Количество на модель
1
№
Название детали
Шайба пружины
Заводской номер
24-3510056
Количество на модель
1
№
Название детали
Чехол защитный
Заводской номер
3102-3510070
Количество на модель
1
№
Название детали
Упор регулировочный толкателя
Заводской номер
24-3510088
Количество на модель
1
№
Название детали
Манжета уплотнительная
Заводской номер
24-3510027
Количество на модель
2
№
Название детали
Крышка вторичной камеры корпуса в сборе
Заводской номер
24-3510019
Количество на модель
1
№
Название детали
Клапан управления вакуумного усилителя в сборе
Заводской номер
24-3510040
Количество на модель
1
№
Название детали
Диафрагма поршня
Заводской номер
24-3510074
Количество на модель
1
№
Название детали
Диафрагма клапана
Заводской номер
24-3510050-01
Количество на модель
1
№
Название детали
Диафрагма передняя
Заводской номер
24-3510032-10
Количество на модель
1
№
Название детали
Гайка М6-6Н ОСТ 37.001.124-93
Заводской номер
250608-П29
Количество на модель
34
№
Название детали
Гайка М27х1,5
Заводской номер
3102-3510112
Количество на модель
1
№
Название детали
Гайка М10х1-5Н6Н
Заводской номер
292809-П29
Количество на модель
2
№
Название детали
Фильтр воздушный вакуумного усилителя
Заводской номер
24-3510065
Количество на модель
2
№
Название детали
Винт М6-6gх10
Заводской номер
45 9951 2955
Количество на модель
1
№
Название детали
Клапан управления с толкателем в сборе
Заводской номер
24-3510041
Количество на модель
1
№
Название детали
Клапан обратный вакуумного усилителя тормоза в сборе
Заводской номер
24-3552010
Количество на модель
1
№
Название детали
Клапан в сборе
Заводской номер
24-3552014-01
Количество на модель
1
№
Название детали
Крышка первичной камеры
Заводской номер
24-3510016-10
Количество на модель
1
№
Название детали
Корпус клапана
Заводской номер
3102-3510026
Количество на модель
1
№
Название детали
Корпус вакуумного усилителя
Заводской номер
24-3510014-10
Количество на модель
1
№
Название детали
Корпус клапана
Заводской номер
24-3552012
Количество на модель
1
№
Название детали
Кольцо корпуса вакуумного усилителя
Заводской номер
3102-3510098
Количество на модель
1
№
Название детали
Кольцо уплотнительное в сборе
Заводской номер
3102-3510055
Количество на модель
1
№
Название детали
Кольцо уплотнительное
Заводской номер
24-3510092
Количество на модель
1
№
Название детали
Кольцо опорное
Заводской номер
24-3510039
Количество на модель
1
№
Название детали
Кольцо направляющее соединителя поршней
Заводской номер
24-3510062
Количество на модель
2
№
Название детали
Болт М6-6gх14 ОСТ 37.001.123-96
Заводской номер
201417-П29
Количество на модель
29
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Штуцер обратного клапана | 24-3552018 | 1 | 1 | |||||
| Соединитель поршней | 24-3510095 | 1 | 1 | |||||
| Пружина | 24-3552016 | 1 | 1 | |||||
| Пружина диафрагмы | 24-3510078 | 1 | 1 | |||||
| Пружина толкателя | 24-3510059 | 1 | 1 | |||||
| Пружина диафрагмы клапанов | 24-3510044 | 1 | 1 | |||||
| Проушина толкателя М10 | 24-3510068-01 | 1 | 1 | |||||
| Прокладка | 13-3407149 | 1 | 1 | |||||
| Поршень передней диафрагмы | 24-3510037-10 | 1 | 1 | |||||
| Поршень задней диафрагмы | 24-3510030 | 1 | 1 | |||||
| Тарелка передней диафрагмы | 24-3510038 | 1 | 1 | |||||
| Толкатель поршня | 24-3510087 | 1 | 1 | |||||
| Упор пружины | 24-3510061 | 1 | 1 | |||||
| Шплинт 5 | 258203-П29 | 1 | 1 | |||||
| Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 98 | 98 | |||||
| Шайба 10 ОСТ 37.001.144-96 | 252006-П29 | 68 | 68 | |||||
| Шайба стопорная | 3102-3510022 | 2 | 2 | |||||
| Шайба стопорная | 24-3510089 | 1 | 1 | |||||
| Шайба реактивная толкателя | 24-3510086 | 1 | 1 | |||||
| Шайба пружины | 24-3510056 | 1 | 1 | |||||
| Чехол защитный | 3102-3510070 | 1 | 1 | |||||
| Упор регулировочный толкателя | 24-3510088 | 1 | 1 | |||||
| Манжета уплотнительная | 24-3510027 | 2 | 2 | |||||
| Крышка вторичной камеры корпуса в сборе | 24-3510019 | 1 | 1 | |||||
| Клапан управления вакуумного усилителя в сборе | 24-3510040 | 1 | 1 | |||||
| Диафрагма поршня | 24-3510074 | 1 | 1 | |||||
| Диафрагма клапана | 24-3510050-01 | 1 | 1 | |||||
| Диафрагма передняя | 24-3510032-10 | 1 | 1 | |||||
| Гайка М6-6Н ОСТ 37.001.124-93 | 250608-П29 | 34 | 34 | |||||
| Гайка М27х1,5 | 3102-3510112 | 1 | 1 | |||||
| Гайка М10х1-5Н6Н | 292809-П29 | 2 | 2 | |||||
| Фильтр воздушный вакуумного усилителя | 24-3510065 | 2 | 2 | |||||
| Винт М6-6gх10 | 45 9951 2955 | 1 | 1 | |||||
| Клапан управления с толкателем в сборе | 24-3510041 | 1 | 1 | |||||
| Клапан обратный вакуумного усилителя тормоза в сборе | 24-3552010 | 1 | 1 | |||||
| Клапан в сборе | 24-3552014-01 | 1 | 1 | |||||
| Крышка первичной камеры | 24-3510016-10 | 1 | 1 | |||||
| Корпус клапана | 3102-3510026 | 1 | 1 | |||||
| Корпус вакуумного усилителя | 24-3510014-10 | 1 | 1 | |||||
| Корпус клапана | 24-3552012 | 1 | 1 | |||||
| Кольцо корпуса вакуумного усилителя | 3102-3510098 | 1 | 1 | |||||
| Кольцо уплотнительное в сборе | 3102-3510055 | 1 | 1 | |||||
| Кольцо уплотнительное | 24-3510092 | 1 | 1 | |||||
| Кольцо опорное | 24-3510039 | 1 | 1 | |||||
| Кольцо направляющее соединителя поршней | 24-3510062 | 2 | 2 | |||||
| Болт М6-6gх14 ОСТ 37.001.123-96 | 201417-П29 | 29 | 29 |
