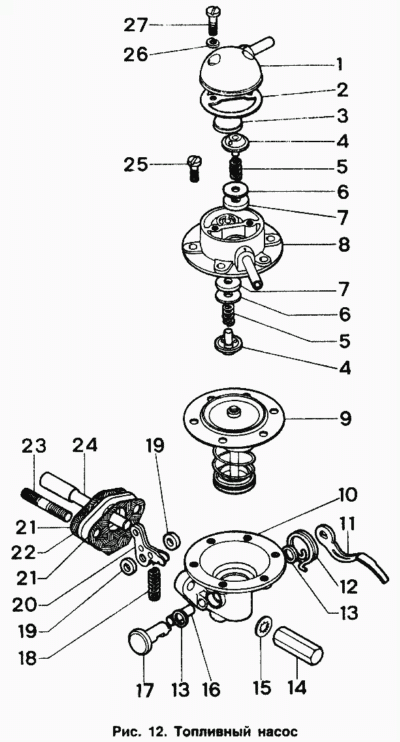

Насос топливный
100%
Название детали
Насос топливный в сборе
Заводской номер
412-1106010-02Б7А
Количество на модель
1
№
Название детали
Насос топливный в сборе
Заводской номер
412-1106010-03
Количество на модель
1
№
Название детали
Насос топливный в сборе
Заводской номер
700-1106010
Количество на модель
1
№
Название детали
Крышка головки
Заводской номер
Б7А-1106040-А
Количество на модель
1
№
1
Название детали
Прокладка крышки
Заводской номер
Б7А-1106041
Количество на модель
1
№
2
Название детали
Фильтр в сборе
Заводской номер
Б7А-1106045
Количество на модель
1
№
3
Название детали
Обойма клапана
Заводской номер
Б7А-1106026-А
Количество на модель
2
№
4
Название детали
Пружина клапана
Заводской номер
Б7А-1106027
Количество на модель
2
№
5
Название детали
Пластина
Заводской номер
Б7А-1106023
Количество на модель
2
№
6
Название детали
Клапан
Заводской номер
Б7А-1106022
Количество на модель
2
№
7
Название детали
Головка в сборе
Заводской номер
8Б7А-1106016
Количество на модель
1
№
8
Название детали
Диафрагма в сборе
Заводской номер
Б7А-1106140-А
Количество на модель
1
№
9
Название детали
Пружина диафрагмы
Заводской номер
Б7А-1106150-А
Количество на модель
1
№
9
Название детали
Корпус топливного насоса в сборе
Заводской номер
Б7А-1106090
Количество на модель
1
№
10
Название детали
Рычаг ручного привода
Заводской номер
Б7А-1106102-Б
Количество на модель
1
№
11
Название детали
Пружина оттяжная
Заводской номер
8Б7А-1106175
Количество на модель
1
№
12
Название детали
Гайка крепления насоса
Заводской номер
412-1106175-01
Количество на модель
2
№
14
Название детали
Шайба 8 зубчатая
Заводской номер
365118-29
Количество на модель
2
№
15
Название детали
Ось рычага привода
Заводской номер
Б7А-1106128
Количество на модель
1
№
16
Название детали
Валик ручного привода
Заводской номер
Б7А-1106098-Б
Количество на модель
1
№
17
Название детали
Пружина рычага привода
Заводской номер
Б7А-1106118
Количество на модель
1
№
18
Название детали
Шайба оси рычага привода
Заводской номер
Б7А-1106130
Количество на модель
2
№
19
Название детали
Рычаг привода в сборе
Заводской номер
Б7А-1106110
Количество на модель
1
№
20
Название детали
Прокладка
Заводской номер
412-1106165170
Количество на модель
2
№
21
Название детали
Прокладка бензинового насоса теплоизоляционная
Заводской номер
412-1106165
Количество на модель
1
№
22
Название детали
Шпилька М8х1х22
Заводской номер
363063-29
Количество на модель
2
№
23
Название детали
Штанга привода топливного насоса
Заводской номер
412-1106184
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос топливный в сборе | 412-1106010-02Б7А | 1 | 1 | |||||
| Насос топливный в сборе | 412-1106010-03 | 1 | 1 | |||||
| Насос топливный в сборе | 700-1106010 | 1 | 1 | |||||
| 1 | Крышка головки | Б7А-1106040-А | 1 | 1 | 1 | |||
| 2 | Прокладка крышки | Б7А-1106041 | 1 | 1 | 2 | |||
| 3 | Фильтр в сборе | Б7А-1106045 | 1 | 1 | 3 | |||
| 4 | Обойма клапана | Б7А-1106026-А | 2 | 2 | 4 | |||
| 5 | Пружина клапана | Б7А-1106027 | 2 | 2 | 5 | |||
| 6 | Пластина | Б7А-1106023 | 2 | 2 | 6 | |||
| 7 | Клапан | Б7А-1106022 | 2 | 2 | 7 | |||
| 8 | Головка в сборе | 8Б7А-1106016 | 1 | 1 | 8 | |||
| 9 | Диафрагма в сборе | Б7А-1106140-А | 1 | 1 | 9 | |||
| 9 | Пружина диафрагмы | Б7А-1106150-А | 1 | 1 | 9 | |||
| 10 | Корпус топливного насоса в сборе | Б7А-1106090 | 1 | 1 | 10 | |||
| 11 | Рычаг ручного привода | Б7А-1106102-Б | 1 | 1 | 11 | |||
| 12 | Пружина оттяжная | 8Б7А-1106175 | 1 | 1 | 12 | |||
| 14 | Гайка крепления насоса | 412-1106175-01 | 2 | 2 | 14 | |||
| 15 | Шайба 8 зубчатая | 365118-29 | 2 | 2 | 15 | |||
| 16 | Ось рычага привода | Б7А-1106128 | 1 | 1 | 16 | |||
| 17 | Валик ручного привода | Б7А-1106098-Б | 1 | 1 | 17 | |||
| 18 | Пружина рычага привода | Б7А-1106118 | 1 | 1 | 18 | |||
| 19 | Шайба оси рычага привода | Б7А-1106130 | 2 | 2 | 19 | |||
| 20 | Рычаг привода в сборе | Б7А-1106110 | 1 | 1 | 20 | |||
| 21 | Прокладка | 412-1106165170 | 2 | 2 | 21 | |||
| 22 | Прокладка бензинового насоса теплоизоляционная | 412-1106165 | 1 | 1 | 22 | |||
| 23 | Шпилька М8х1х22 | 363063-29 | 2 | 2 | 23 | |||
| 24 | Штанга привода топливного насоса | 412-1106184 | 1 | 1 | 24 |
