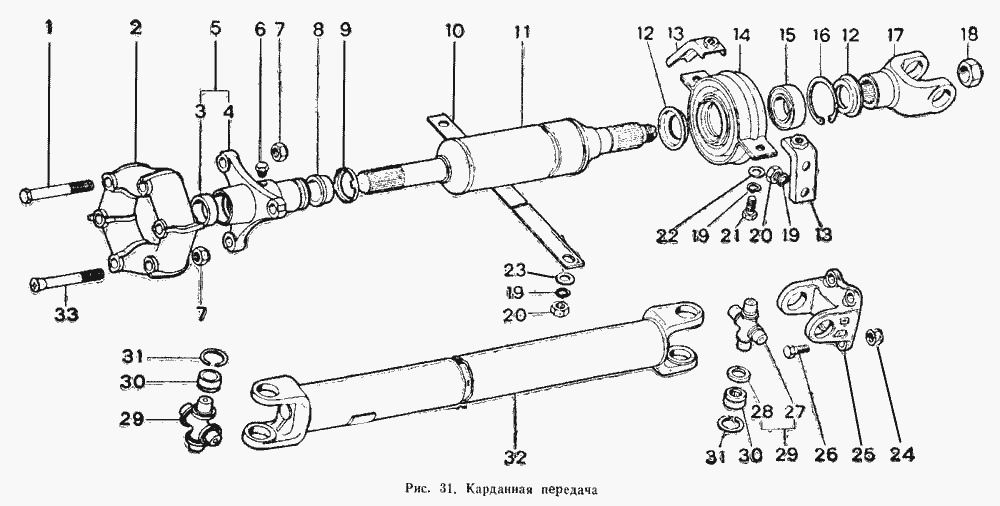

Карданная передача
100%
Название детали
Карданная передача
Заводской номер
2126-2200010
Количество на модель
1
№
Название детали
Болт М12х1,25х80
Заводской номер
45 9347 1631
Количество на модель
3
№
1
Название детали
Муфта эластичная
Заводской номер
2126-2202120
Количество на модель
1
№
2
Название детали
Втулка центрирующая
Заводской номер
2126-2202107
Количество на модель
1
№
3
Название детали
Фланец муфты
Заводской номер
2126-2202024
Количество на модель
1
№
4
Название детали
Фланец в сборе
Заводской номер
2126-2202023
Количество на модель
1
№
5
Название детали
Пробка
Заводской номер
262541-29
Количество на модель
1
№
6
Название детали
Гайка
Заводской номер
45 9565 1310
Количество на модель
6
№
7
Название детали
Сальник
Заводской номер
2126-2202110
Количество на модель
1
№
8
Название детали
Обойма сальника
Заводской номер
2126-2202115
Количество на модель
1
№
9
Название детали
Кронштейн безопасности
Заводской номер
2126-2202162
Количество на модель
1
№
10
Название детали
Вал карданный промежуточный
Заводской номер
2126-2202015-10
Количество на модель
1
№
11
Название детали
Отражатель подшипника
Заводской номер
2126-2202103
Количество на модель
2
№
12
Название детали
Кронштейн промежуточной опоры
Заводской номер
2126-2202100
Количество на модель
2
№
13
Название детали
Опора промежуточная
Заводской номер
2126-2202080
Количество на модель
1
№
14
Название детали
Подшипник
Заводской номер
6-180505 УС17
Количество на модель
1
№
15
Название детали
Кольцо стопорное
Заводской номер
2126-2202088
Количество на модель
1
№
16
Название детали
Вилка
Заводской номер
2126-2202022-10
Количество на модель
1
№
17
Название детали
Гайка
Заводской номер
2126-2202105
Количество на модель
1
№
18
Название детали
Шайба 8 пружинная
Заводской номер
252155-29
Количество на модель
8
№
19
Название детали
Гайка М8
Заводской номер
250510-29
Количество на модель
6
№
20
Название детали
Болт
Заводской номер
201456-29
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
252038-29
Количество на модель
2
№
22
Название детали
Шайба 8
Заводской номер
252005-29
Количество на модель
2
№
23
Название детали
Гайка М8х1,25
Заводской номер
45 9565 1305
Количество на модель
4
№
24
Название детали
Вилка фланцевая
Заводской номер
21251-2201023
Количество на модель
1
№
25
Название детали
Болт М8Х22
Заводской номер
854032-29
Количество на модель
4
№
26
Название детали
Крестовина
Заводской номер
2125-2201030
Количество на модель
2
№
27
Название детали
Уплотнения карданного шарнира
Заводской номер
408-2201032-03
Количество на модель
8
№
28
Название детали
Крестовина с уплотнениями
Заводской номер
412-2201026
Количество на модель
2
№
29
Название детали
Подшипник карданного вала
Заводской номер
704902К6 УС10
Количество на модель
8
№
30
Название детали
Кольцо стопорное
Заводской номер
2126-2201043
Количество на модель
8
№
31
Название детали
Вал карданный
Заводской номер
2126-2201015
Количество на модель
1
№
32
Название детали
Болт М12Х125
Заводской номер
2126-2202142
Количество на модель
3
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Карданная передача | 2126-2200010 | 1 | 1 | |||||
| 1 | Болт М12х1,25х80 | 45 9347 1631 | 3 | 3 | 1 | |||
| 2 | Муфта эластичная | 2126-2202120 | 1 | 1 | 2 | |||
| 3 | Втулка центрирующая | 2126-2202107 | 1 | 1 | 3 | |||
| 4 | Фланец муфты | 2126-2202024 | 1 | 1 | 4 | |||
| 5 | Фланец в сборе | 2126-2202023 | 1 | 1 | 5 | |||
| 6 | Пробка | 262541-29 | 1 | 1 | 6 | |||
| 7 | Гайка | 45 9565 1310 | 6 | 6 | 7 | |||
| 8 | Сальник | 2126-2202110 | 1 | 1 | 8 | |||
| 9 | Обойма сальника | 2126-2202115 | 1 | 1 | 9 | |||
| 10 | Кронштейн безопасности | 2126-2202162 | 1 | 1 | 10 | |||
| 11 | Вал карданный промежуточный | 2126-2202015-10 | 1 | 1 | 11 | |||
| 12 | Отражатель подшипника | 2126-2202103 | 2 | 2 | 12 | |||
| 13 | Кронштейн промежуточной опоры | 2126-2202100 | 2 | 2 | 13 | |||
| 14 | Опора промежуточная | 2126-2202080 | 1 | 1 | 14 | |||
| 15 | Подшипник | 6-180505 УС17 | 1 | 1 | 15 | |||
| 16 | Кольцо стопорное | 2126-2202088 | 1 | 1 | 16 | |||
| 17 | Вилка | 2126-2202022-10 | 1 | 1 | 17 | |||
| 18 | Гайка | 2126-2202105 | 1 | 1 | 18 | |||
| 19 | Шайба 8 пружинная | 252155-29 | 8 | 8 | 19 | |||
| 20 | Гайка М8 | 250510-29 | 6 | 6 | 20 | |||
| 21 | Болт | 201456-29 | 2 | 2 | 21 | |||
| 22 | Шайба | 252038-29 | 2 | 2 | 22 | |||
| 23 | Шайба 8 | 252005-29 | 2 | 2 | 23 | |||
| 24 | Гайка М8х1,25 | 45 9565 1305 | 4 | 4 | 24 | |||
| 25 | Вилка фланцевая | 21251-2201023 | 1 | 1 | 25 | |||
| 26 | Болт М8Х22 | 854032-29 | 4 | 4 | 26 | |||
| 27 | Крестовина | 2125-2201030 | 2 | 2 | 27 | |||
| 28 | Уплотнения карданного шарнира | 408-2201032-03 | 8 | 8 | 28 | |||
| 29 | Крестовина с уплотнениями | 412-2201026 | 2 | 2 | 29 | |||
| 30 | Подшипник карданного вала | 704902К6 УС10 | 8 | 8 | 30 | |||
| 31 | Кольцо стопорное | 2126-2201043 | 8 | 8 | 31 | |||
| 32 | Вал карданный | 2126-2201015 | 1 | 1 | 32 | |||
| 33 | Болт М12Х125 | 2126-2202142 | 3 | 3 | 33 |
