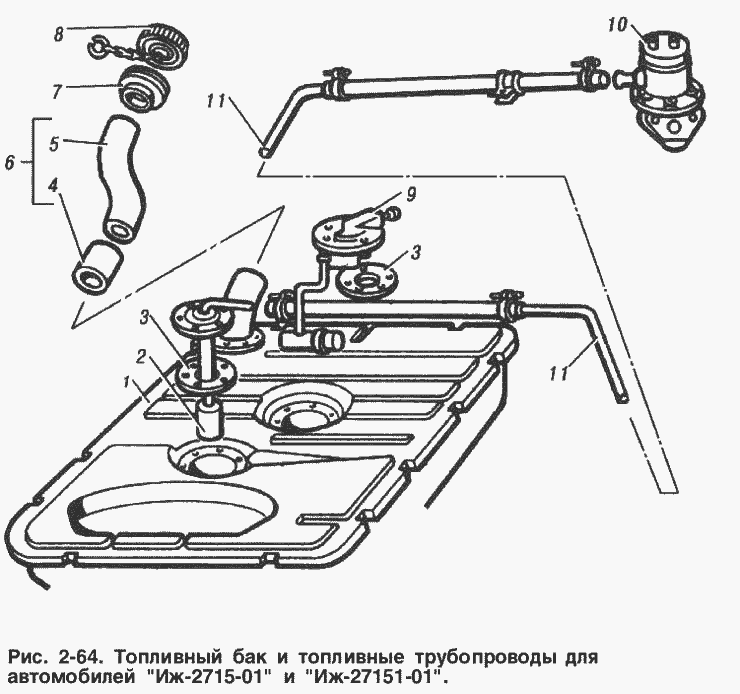

Топливный бак и топливные трубопроводы для ИЖ-2715-01, ИЖ-27156, ИЖ-27151 -01
100%
Название детали
Бак топливный
Заводской номер
2715-1101010-01
Количество на модель
№
1
Название детали
Трубка приемная
Заводской номер
2125-1104012
Количество на модель
№
2
Название детали
Прокладка
Заводской номер
408-1104019
Количество на модель
№
3
Название детали
Муфта
Заводской номер
2715-1101165
Количество на модель
№
4
Название детали
Труба наливная
Заводской номер
2715-1101160
Количество на модель
№
5
Название детали
Труба наливная в сборе
Заводской номер
2715-1101150
Количество на модель
№
6
Название детали
Уплотнитель
Заводской номер
408-1101080
Количество на модель
№
7
Название детали
Пробка топливного бака в сборе
Заводской номер
402-1103010-А1
Количество на модель
№
8
Название детали
Датчик уровня топлива
Заводской номер
БМ134А-3806600-10
Количество на модель
№
9
Название детали
Насос топливный в сборе (Б7А)
Заводской номер
412-1106010-02
Количество на модель
№
10
Название детали
Трубка в сборе
Заводской номер
2715-1104020
Количество на модель
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 2715-1101010-01 | 1 | |||||
| 2 | Трубка приемная | 2125-1104012 | 2 | |||||
| 3 | Прокладка | 408-1104019 | 3 | |||||
| 4 | Муфта | 2715-1101165 | 4 | |||||
| 5 | Труба наливная | 2715-1101160 | 5 | |||||
| 6 | Труба наливная в сборе | 2715-1101150 | 6 | |||||
| 7 | Уплотнитель | 408-1101080 | 7 | |||||
| 8 | Пробка топливного бака в сборе | 402-1103010-А1 | 8 | |||||
| 9 | Датчик уровня топлива | БМ134А-3806600-10 | 9 | |||||
| 10 | Насос топливный в сборе (Б7А) | 412-1106010-02 | 10 | |||||
| 11 | Трубка в сборе | 2715-1104020 | 11 |
