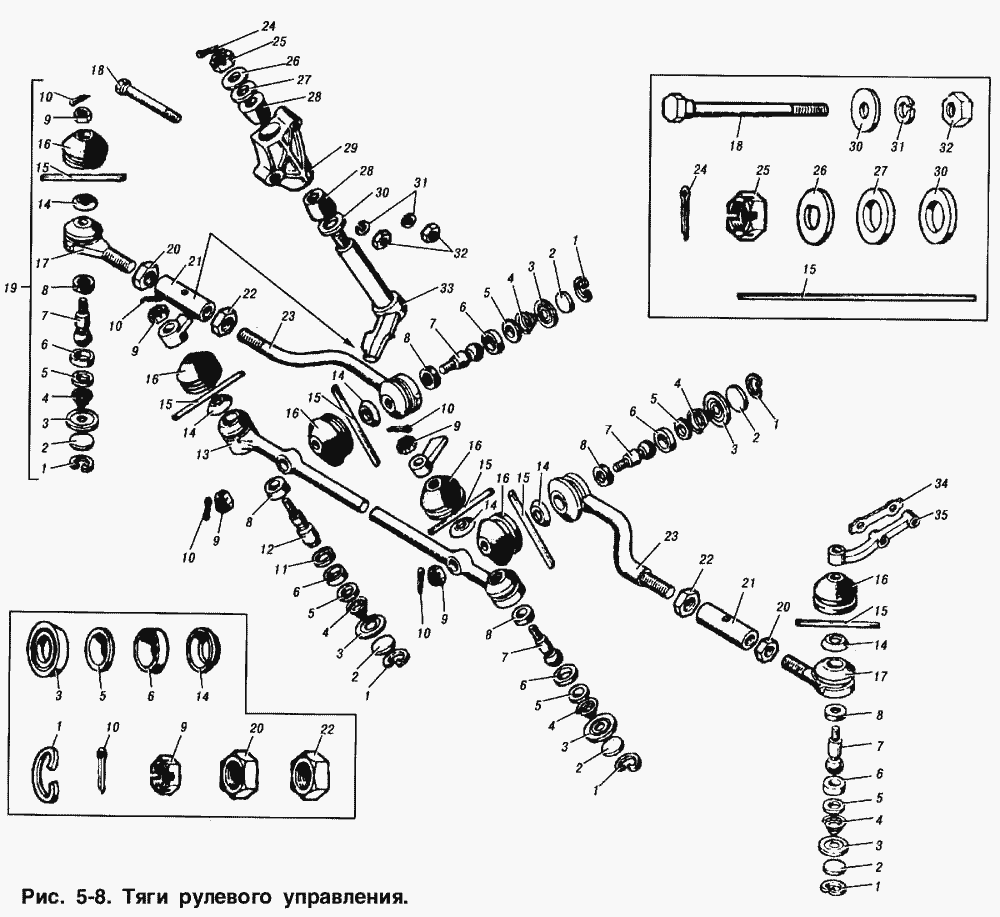

Тяги рулевого управления
100%
Название детали
Болт М12х1,25х38
Заводской номер
360881-29
Количество на модель
2
№
Название детали
Шайба 10
Заводской номер
252039-29
Количество на модель
1
№
Название детали
Тяги рулевого управления в сборе
Заводской номер
408-3003006
Количество на модель
1
№
Название детали
Тяга средняя в сборе
Заводской номер
403-3003010
Количество на модель
1
№
Название детали
Тяга боковая
Заводской номер
408-3003052
Количество на модель
2
№
Название детали
Рычаг рулевой трапеции правый
Заводской номер
408-3001030
Количество на модель
1
№
Название детали
Рычаг маятниковый в сборе
Заводской номер
21251-3003080
Количество на модель
1
№
Название детали
Наконечник боковой тяги внутренний в сборе
Заводской номер
408-3003058
Количество на модель
2
№
Название детали
Болт М12х1,25х60
Заводской номер
360883-29
Количество на модель
2
№
Название детали
Кольцо стопорное заглушки
Заводской номер
402-3003070-Д
Количество на модель
6
№
1
Название детали
Заглушка наконечника тяги
Заводской номер
402-3003071-Д
Количество на модель
6
№
2
Название детали
Шайба уплотнительная наконечника
Заводской номер
408-3003078
Количество на модель
6
№
3
Название детали
Пружина нажимного вкладыша
Заводской номер
407-3003069
Количество на модель
6
№
4
Название детали
Вкладыш нажимной наконечника тяги
Заводской номер
407-3003068
Количество на модель
6
№
5
Название детали
Вкладыш
Заводской номер
403-3003096
Количество на модель
6
№
6
Название детали
Палец шаровой
Заводской номер
403-3003032-Б
Количество на модель
5
№
7
Название детали
Вкладыш
Заводской номер
403-3003095
Количество на модель
6
№
8
Название детали
Гайка М12х1,25
Заводской номер
250977-29
Количество на модель
6
№
9
Название детали
Шплинт 3,2x20
Заводской номер
258039-29
Количество на модель
6
№
10
Название детали
Втулка правой головки средней тяги
Заводской номер
403-3003067
Количество на модель
1
№
11
Название детали
Палец
Заводской номер
403-3003033
Количество на модель
1
№
12
Название детали
Тяга средняя
Заводской номер
403-3003013-А1
Количество на модель
1
№
13
Название детали
Шайба защитного чехла наконечника тяги
Заводской номер
403-3003075-А
Количество на модель
6
№
14
Название детали
Шплинт-проволока 1,2х175
Заводской номер
45 9871 1338
Количество на модель
6
№
15
Название детали
Чехол защитный шаровой головки и наконечника
Заводской номер
403-3003076-А
Количество на модель
6
№
16
Название детали
Наконечник боковой тяги наружный
Заводской номер
408-3003063
Количество на модель
2
№
17
Название детали
Болт М10х110
Заводской номер
200331-29
Количество на модель
2
№
18
Название детали
Наконечник боковой тяги наружный в сборе
Заводской номер
408-3003056
Количество на модель
2
№
19
Название детали
Гайка М16х1,5
Заводской номер
250636-29
Количество на модель
2
№
20
Название детали
Тяга рулевой трапеции
Заводской номер
403-3003054
Количество на модель
2
№
21
Название детали
Гайка М16х1,5 левая
Заводской номер
362013-29
Количество на модель
2
№
22
Название детали
Наконечник внутренний
Заводской номер
408-3003064
Количество на модель
2
№
23
Название детали
Шплинт 4х32
Заводской номер
258054-29
Количество на модель
1
№
24
Название детали
Гайка М16х1,5
Заводской номер
250979-29
Количество на модель
1
№
25
Название детали
Шайба стопорная
Заводской номер
403-3003088
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
252017-29
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
403-3003089
Количество на модель
2
№
28
Название детали
Кронштейн
Заводской номер
21251-3003092
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
365089-29
Количество на модель
1
№
30
Название детали
Шайба 10 пружинная
Заводской номер
252136-29
Количество на модель
2
№
31
Название детали
Гайка
Заводской номер
250512-29
Количество на модель
2
№
32
Название детали
Рычаг маятниковый с осью
Заводской номер
21251-3003083
Количество на модель
1
№
33
Название детали
Рычаг рулевой трапеции левый
Заводской номер
408-3001031
Количество на модель
1
№
33
Название детали
Пластина замковая
Заводской номер
412-3001032
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт М12х1,25х38 | 360881-29 | 2 | 2 | |||||
| Шайба 10 | 252039-29 | 1 | 1 | |||||
| Тяги рулевого управления в сборе | 408-3003006 | 1 | 1 | |||||
| Тяга средняя в сборе | 403-3003010 | 1 | 1 | |||||
| Тяга боковая | 408-3003052 | 2 | 2 | |||||
| Рычаг рулевой трапеции правый | 408-3001030 | 1 | 1 | |||||
| Рычаг маятниковый в сборе | 21251-3003080 | 1 | 1 | |||||
| Наконечник боковой тяги внутренний в сборе | 408-3003058 | 2 | 2 | |||||
| Болт М12х1,25х60 | 360883-29 | 2 | 2 | |||||
| 1 | Кольцо стопорное заглушки | 402-3003070-Д | 6 | 6 | 1 | |||
| 2 | Заглушка наконечника тяги | 402-3003071-Д | 6 | 6 | 2 | |||
| 3 | Шайба уплотнительная наконечника | 408-3003078 | 6 | 6 | 3 | |||
| 4 | Пружина нажимного вкладыша | 407-3003069 | 6 | 6 | 4 | |||
| 5 | Вкладыш нажимной наконечника тяги | 407-3003068 | 6 | 6 | 5 | |||
| 6 | Вкладыш | 403-3003096 | 6 | 6 | 6 | |||
| 7 | Палец шаровой | 403-3003032-Б | 5 | 5 | 7 | |||
| 8 | Вкладыш | 403-3003095 | 6 | 6 | 8 | |||
| 9 | Гайка М12х1,25 | 250977-29 | 6 | 6 | 9 | |||
| 10 | Шплинт 3,2x20 | 258039-29 | 6 | 6 | 10 | |||
| 11 | Втулка правой головки средней тяги | 403-3003067 | 1 | 1 | 11 | |||
| 12 | Палец | 403-3003033 | 1 | 1 | 12 | |||
| 13 | Тяга средняя | 403-3003013-А1 | 1 | 1 | 13 | |||
| 14 | Шайба защитного чехла наконечника тяги | 403-3003075-А | 6 | 6 | 14 | |||
| 15 | Шплинт-проволока 1,2х175 | 45 9871 1338 | 6 | 6 | 15 | |||
| 16 | Чехол защитный шаровой головки и наконечника | 403-3003076-А | 6 | 6 | 16 | |||
| 17 | Наконечник боковой тяги наружный | 408-3003063 | 2 | 2 | 17 | |||
| 18 | Болт М10х110 | 200331-29 | 2 | 2 | 18 | |||
| 19 | Наконечник боковой тяги наружный в сборе | 408-3003056 | 2 | 2 | 19 | |||
| 20 | Гайка М16х1,5 | 250636-29 | 2 | 2 | 20 | |||
| 21 | Тяга рулевой трапеции | 403-3003054 | 2 | 2 | 21 | |||
| 22 | Гайка М16х1,5 левая | 362013-29 | 2 | 2 | 22 | |||
| 23 | Наконечник внутренний | 408-3003064 | 2 | 2 | 23 | |||
| 24 | Шплинт 4х32 | 258054-29 | 1 | 1 | 24 | |||
| 25 | Гайка М16х1,5 | 250979-29 | 1 | 1 | 25 | |||
| 26 | Шайба стопорная | 403-3003088 | 1 | 1 | 26 | |||
| 27 | Шайба | 252017-29 | 1 | 1 | 27 | |||
| 28 | Втулка | 403-3003089 | 2 | 2 | 28 | |||
| 29 | Кронштейн | 21251-3003092 | 1 | 1 | 29 | |||
| 30 | Шайба | 365089-29 | 1 | 1 | 30 | |||
| 31 | Шайба 10 пружинная | 252136-29 | 2 | 2 | 31 | |||
| 32 | Гайка | 250512-29 | 2 | 2 | 32 | |||
| 33 | Рычаг маятниковый с осью | 21251-3003083 | 1 | 1 | 33 | |||
| 33 | Рычаг рулевой трапеции левый | 408-3001031 | 1 | 1 | 33 | |||
| 34 | Пластина замковая | 412-3001032 | 1 | 1 | 34 |
