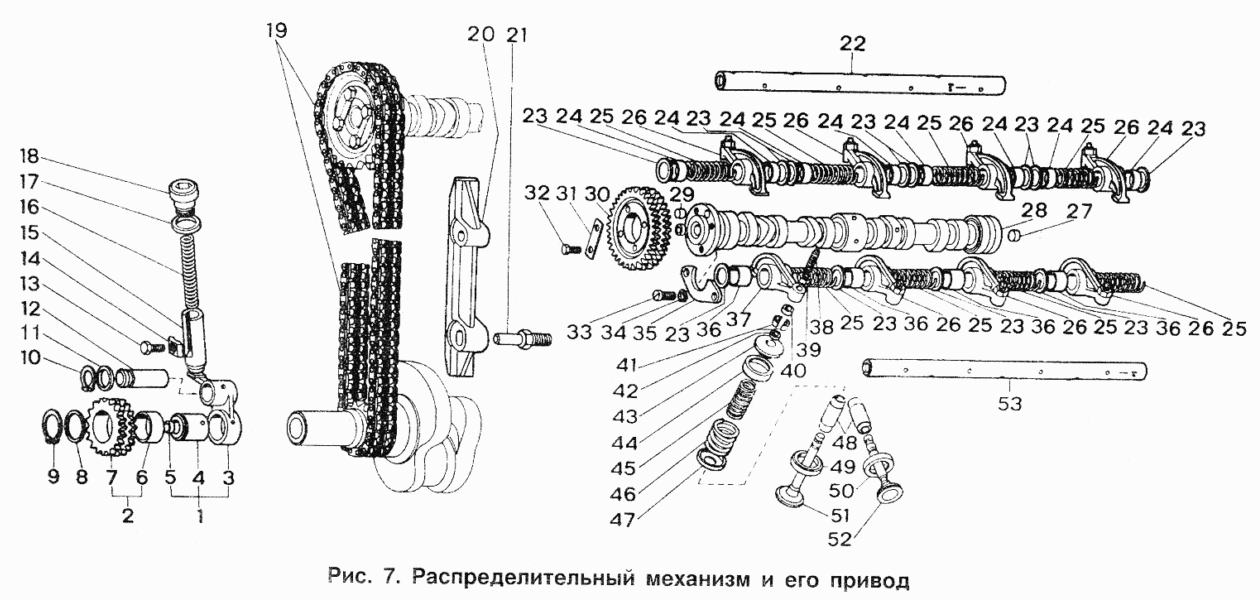

Распределительный механизм и его привод
100%
Название детали
Рычаг со звездочкой в сборе
Заводской номер
412-1006050-10
Количество на модель
1
№
Название детали
Вал распределительный в сборе
Заводской номер
412-1006010
Количество на модель
1
№
Название детали
Привод распределительного вала (комплект)
Заводской номер
412-1006950
Количество на модель
1
№
Название детали
Рычаг натяжного устройства в сборе
Заводской номер
412-1006051-10
Количество на модель
1
№
1
Название детали
Звездочка натяжного устройства в сборе
Заводской номер
412-1006045-10
Количество на модель
1
№
2
Название детали
Рычаг натяжного устройства
Заводской номер
412-1006052-10
Количество на модель
1
№
3
Название детали
Ось звездочки
Заводской номер
412-1006053
Количество на модель
1
№
4
Название детали
Заглушка 10х9
Заводской номер
367017
Количество на модель
1
№
5
Название детали
Втулка звездочки
Заводской номер
412-1006047
Количество на модель
1
№
6
Название детали
Звездочка натяжного устройства
Заводской номер
412-1006046-10
Количество на модель
1
№
7
Название детали
Шайба 22
Заводской номер
365143
Количество на модель
1
№
8
Название детали
Кольцо диам. 22 пружинное опорное
Заводской номер
366561
Количество на модель
1
№
9
Название детали
Кольцо диам. 12 пружинное опорное
Заводской номер
366560
Количество на модель
1
№
10
Название детали
Шайба 12
Заводской номер
365144
Количество на модель
1
№
11
Название детали
Ось рычага
Заводской номер
412-1006056
Количество на модель
1
№
12
Название детали
Болт М10х24
Заводской номер
360129-29
Количество на модель
1
№
13
Название детали
Пластина прижимная
Заводской номер
412-1006075-01
Количество на модель
1
№
14
Название детали
Плунжер натяжного устройства
Заводской номер
412-1006066-01
Количество на модель
1
№
15
Название детали
Пружина натяжного устройства
Заводской номер
412-1006070
Количество на модель
1
№
16
Название детали
Шайба 22
Заводской номер
365145
Количество на модель
1
№
17
Название детали
Пробка-заглушка М22х1,5
Заводской номер
367102-29
Количество на модель
1
№
18
Название детали
Цепь привода вала в сборе
Заводской номер
412-1006040-30
Количество на модель
1
№
19
Название детали
Успокоитель цепи
Заводской номер
412-1006078-01
Количество на модель
1
№
20
Название детали
Ось успокоителя цепи
Заводской номер
412-1006080
Количество на модель
2
№
21
Название детали
Ось коромысел выпускных клапанов в сборе
Заводской номер
412-1007104
Количество на модель
1
№
22
Название детали
Шайба 16
Заводской номер
365156
Количество на модель
12
№
23
Название детали
Втулка распорная коромысел малая
Заводской номер
412-1007136
Количество на модель
4
№
24
Название детали
Пружина поджимная коромысла
Заводской номер
407-1007130
Количество на модель
8
№
25
Название детали
Коромысло клапана в сборе
Заводской номер
412-11007140
Количество на модель
8
№
26
Название детали
Вал распределительный
Заводской номер
412-1006015
Количество на модель
1
№
28
Название детали
Штифт 8х10
Заводской номер
361890
Количество на модель
1
№
29
Название детали
Звездочка ведомая вала
Заводской номер
412-1006020-20
Количество на модель
1
№
30
Название детали
Пластина болтов крепления звездочки
Заводской номер
412-1006023
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
201417
Количество на модель
4
№
32
Название детали
Винт М6х20
Заводской номер
222527
Количество на модель
2
№
33
Название детали
Шайба
Заводской номер
252134
Количество на модель
2
№
34
Название детали
Фланец упорный вала
Заводской номер
412-1006018
Количество на модель
1
№
35
Название детали
Втулка распорная коромысел большая
Заводской номер
412-1007134
Количество на модель
4
№
36
Название детали
Коромысло клапана
Заводской номер
412-11007146
Количество на модель
8
№
37
Название детали
Винт регулировочный коромысла клапана М8х1
Заводской номер
412-1007122
Количество на модель
8
№
38
Название детали
Контргайка М8х1
Заводской номер
362003-11
Количество на модель
8
№
39
Название детали
Наконечник стержня
Заводской номер
412-1007012
Количество на модель
8
№
40
Название детали
Сухарь клапана
Заводской номер
412-1007028-01
Количество на модель
16
№
41
Название детали
Шайба уплотнительная тарелки
Заводской номер
412-1007027
Количество на модель
8
№
42
Название детали
Тарелка пружины клапана
Заводской номер
412-1007025
Количество на модель
8
№
43
Название детали
Колпак клапана маслозащитный
Заводской номер
412-1007014
Количество на модель
8
№
44
Название детали
Пружина клапана внутренняя
Заводской номер
412-1007021
Количество на модель
8
№
45
Название детали
Пружина клапана наружная
Заводской номер
412-1007020
Количество на модель
8
№
46
Название детали
Шайба опорная пружины
Заводской номер
408-1007030
Количество на модель
8
№
47
Название детали
Втулка направляющая клапана
Заводской номер
412-1007033
Количество на модель
8
№
48
Название детали
Седло вставное впускного клапана
Заводской номер
3317-1007082
Количество на модель
4
№
49
Название детали
Седло вставное впускного клапана, увеличенное на 0,6 мм
Заводской номер
3317-1007082-20
Количество на модель
4
№
49
Название детали
Седло вставное выпускного клапана
Заводской номер
412-1007080
Количество на модель
4
№
50
Название детали
Седло вставное выпускного клапана, увеличенное на 0,6 мм
Заводской номер
412-1007080-БР
Количество на модель
4
№
50
Название детали
Клапан впускной
Заводской номер
3317-1007010
Количество на модель
4
№
51
Название детали
Клапан выпускной в сборе
Заводской номер
248-1007012
Количество на модель
4
№
52
Название детали
Ось коромысел впускных клапанов в сборе
Заводской номер
412-1007100
Количество на модель
1
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рычаг со звездочкой в сборе | 412-1006050-10 | 1 | 1 | |||||
| Вал распределительный в сборе | 412-1006010 | 1 | 1 | |||||
| Привод распределительного вала (комплект) | 412-1006950 | 1 | 1 | |||||
| 1 | Рычаг натяжного устройства в сборе | 412-1006051-10 | 1 | 1 | 1 | |||
| 2 | Звездочка натяжного устройства в сборе | 412-1006045-10 | 1 | 1 | 2 | |||
| 3 | Рычаг натяжного устройства | 412-1006052-10 | 1 | 1 | 3 | |||
| 4 | Ось звездочки | 412-1006053 | 1 | 1 | 4 | |||
| 5 | Заглушка 10х9 | 367017 | 1 | 1 | 5 | |||
| 6 | Втулка звездочки | 412-1006047 | 1 | 1 | 6 | |||
| 7 | Звездочка натяжного устройства | 412-1006046-10 | 1 | 1 | 7 | |||
| 8 | Шайба 22 | 365143 | 1 | 1 | 8 | |||
| 9 | Кольцо диам. 22 пружинное опорное | 366561 | 1 | 1 | 9 | |||
| 10 | Кольцо диам. 12 пружинное опорное | 366560 | 1 | 1 | 10 | |||
| 11 | Шайба 12 | 365144 | 1 | 1 | 11 | |||
| 12 | Ось рычага | 412-1006056 | 1 | 1 | 12 | |||
| 13 | Болт М10х24 | 360129-29 | 1 | 1 | 13 | |||
| 14 | Пластина прижимная | 412-1006075-01 | 1 | 1 | 14 | |||
| 15 | Плунжер натяжного устройства | 412-1006066-01 | 1 | 1 | 15 | |||
| 16 | Пружина натяжного устройства | 412-1006070 | 1 | 1 | 16 | |||
| 17 | Шайба 22 | 365145 | 1 | 1 | 17 | |||
| 18 | Пробка-заглушка М22х1,5 | 367102-29 | 1 | 1 | 18 | |||
| 19 | Цепь привода вала в сборе | 412-1006040-30 | 1 | 1 | 19 | |||
| 20 | Успокоитель цепи | 412-1006078-01 | 1 | 1 | 20 | |||
| 21 | Ось успокоителя цепи | 412-1006080 | 2 | 2 | 21 | |||
| 22 | Ось коромысел выпускных клапанов в сборе | 412-1007104 | 1 | 1 | 22 | |||
| 23 | Шайба 16 | 365156 | 12 | 12 | 23 | |||
| 24 | Втулка распорная коромысел малая | 412-1007136 | 4 | 4 | 24 | |||
| 25 | Пружина поджимная коромысла | 407-1007130 | 8 | 8 | 25 | |||
| 26 | Коромысло клапана в сборе | 412-11007140 | 8 | 8 | 26 | |||
| 28 | Вал распределительный | 412-1006015 | 1 | 1 | 28 | |||
| 29 | Штифт 8х10 | 361890 | 1 | 1 | 29 | |||
| 30 | Звездочка ведомая вала | 412-1006020-20 | 1 | 1 | 30 | |||
| 31 | Пластина болтов крепления звездочки | 412-1006023 | 2 | 2 | 31 | |||
| 32 | Болт | 201417 | 4 | 4 | 32 | |||
| 33 | Винт М6х20 | 222527 | 2 | 2 | 33 | |||
| 34 | Шайба | 252134 | 2 | 2 | 34 | |||
| 35 | Фланец упорный вала | 412-1006018 | 1 | 1 | 35 | |||
| 36 | Втулка распорная коромысел большая | 412-1007134 | 4 | 4 | 36 | |||
| 37 | Коромысло клапана | 412-11007146 | 8 | 8 | 37 | |||
| 38 | Винт регулировочный коромысла клапана М8х1 | 412-1007122 | 8 | 8 | 38 | |||
| 39 | Контргайка М8х1 | 362003-11 | 8 | 8 | 39 | |||
| 40 | Наконечник стержня | 412-1007012 | 8 | 8 | 40 | |||
| 41 | Сухарь клапана | 412-1007028-01 | 16 | 16 | 41 | |||
| 42 | Шайба уплотнительная тарелки | 412-1007027 | 8 | 8 | 42 | |||
| 43 | Тарелка пружины клапана | 412-1007025 | 8 | 8 | 43 | |||
| 44 | Колпак клапана маслозащитный | 412-1007014 | 8 | 8 | 44 | |||
| 45 | Пружина клапана внутренняя | 412-1007021 | 8 | 8 | 45 | |||
| 46 | Пружина клапана наружная | 412-1007020 | 8 | 8 | 46 | |||
| 47 | Шайба опорная пружины | 408-1007030 | 8 | 8 | 47 | |||
| 48 | Втулка направляющая клапана | 412-1007033 | 8 | 8 | 48 | |||
| 49 | Седло вставное впускного клапана | 3317-1007082 | 4 | 4 | 49 | |||
| 49 | Седло вставное впускного клапана, увеличенное на 0,6 мм | 3317-1007082-20 | 4 | 4 | 49 | |||
| 50 | Седло вставное выпускного клапана | 412-1007080 | 4 | 4 | 50 | |||
| 50 | Седло вставное выпускного клапана, увеличенное на 0,6 мм | 412-1007080-БР | 4 | 4 | 50 | |||
| 51 | Клапан впускной | 3317-1007010 | 4 | 4 | 51 | |||
| 52 | Клапан выпускной в сборе | 248-1007012 | 4 | 4 | 52 | |||
| 53 | Ось коромысел впускных клапанов в сборе | 412-1007100 | 1 | 1 | 53 |
