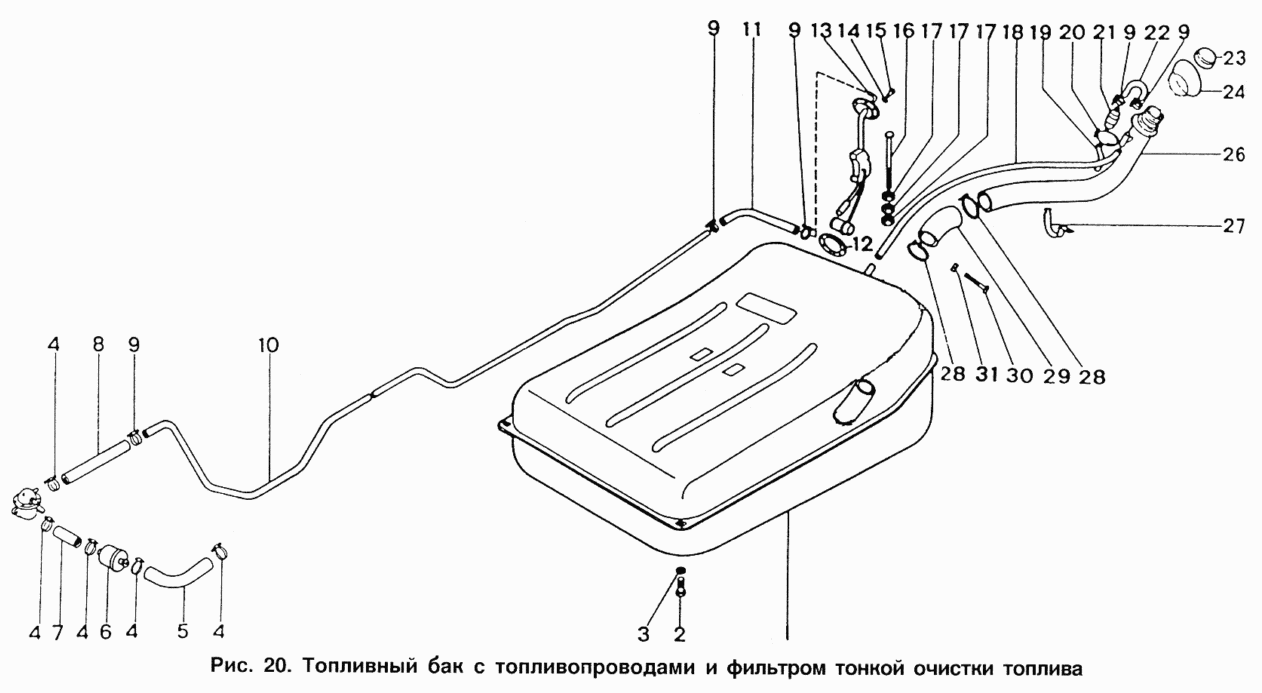

Топливный бак с топливопроводами и фильтром очистки топлива
100%
Название детали
Бак топливный в сборе
Заводской номер
27171-1101010
Количество на модель
1
№
Название детали
Бак топливный
Заводской номер
27171-1101012
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
201458-29
Количество на модель
2
№
2
Название детали
Шайба 8 пружинная
Заводской номер
252135-29
Количество на модель
2
№
3
Название детали
Хомут диам. 15 в сборе
Заводской номер
367299
Количество на модель
5
№
4
Название детали
Рукав подводящий к карбюратору
Заводской номер
2140-1104152
Количество на модель
1
№
5
Название детали
Рукав подводящий к карбюратору
Заводской номер
2141-1117010
Количество на модель
1
№
6
Название детали
Фильтр тонкой очистки в сборе
Заводской номер
2141-1104142
Количество на модель
1
№
7
Название детали
Трубка подвода к топливному насосу
Заводской номер
412-1104084Б
Количество на модель
1
№
8
Название детали
Хомут
Заводской номер
854892
Количество на модель
4
№
9
Название детали
Бензопровод
Заводской номер
27171-1104042
Количество на модель
1
№
10
Название детали
Трубка
Заводской номер
2126-1104058
Количество на модель
1
№
11
Название детали
Прокладка
Заводской номер
2126-1104019
Количество на модель
1
№
12
Название детали
Датчик указателя уровня топлива
Заводской номер
ИЖБМ1-3827010
Количество на модель
1
№
13
Название детали
Шайба 5
Заводской номер
365028-29
Количество на модель
5
№
14
Название детали
Винт М- х
Заводской номер
220052-29
Количество на модель
5
№
15
Название детали
Тяга
Заводской номер
27171-1101106
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
250512-29
Количество на модель
3
№
17
Название детали
Рукав 12х20 (L=600)
Заводской номер
27171-1101078-10
Количество на модель
1
№
18
Название детали
Трубка
Заводской номер
2126-1101084
Количество на модель
1
№
19
Название детали
Хомут
Заводской номер
854890
Количество на модель
2
№
20
Название детали
Клапан двухходовой
Заводской номер
2126-1103200
Количество на модель
1
№
21
Название детали
Трубка
Заводской номер
2126-1101082
Количество на модель
1
№
22
Название детали
Пробка топливного бака
Заводской номер
2126-1103010-11
Количество на модель
1
№
23
Название детали
Уплотнитель
Заводской номер
27171-1101086-10
Количество на модель
1
№
24
Название детали
Труба наливная бака в сборе
Заводской номер
27171-1101050
Количество на модель
1
№
26
Название детали
Хомут
Заводской номер
854898
Количество на модель
2
№
27
Название детали
Хомут
Заводской номер
2126-1101174
Количество на модель
2
№
28
Название детали
Муфта
Заводской номер
27171-1101070
Количество на модель
1
№
29
Название детали
Винт М5х30
Заводской номер
220086-29
Количество на модель
2
№
30
Название детали
Квадратная гайка (d=M, S=)
Заводской номер
362016-29
Количество на модель
2
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бак топливный в сборе | 27171-1101010 | 1 | 1 | |||||
| 1 | Бак топливный | 27171-1101012 | 1 | 1 | 1 | |||
| 2 | Болт | 201458-29 | 2 | 2 | 2 | |||
| 3 | Шайба 8 пружинная | 252135-29 | 2 | 2 | 3 | |||
| 4 | Хомут диам. 15 в сборе | 367299 | 5 | 5 | 4 | |||
| 5 | Рукав подводящий к карбюратору | 2140-1104152 | 1 | 1 | 5 | |||
| 6 | Рукав подводящий к карбюратору | 2141-1117010 | 1 | 1 | 6 | |||
| 7 | Фильтр тонкой очистки в сборе | 2141-1104142 | 1 | 1 | 7 | |||
| 8 | Трубка подвода к топливному насосу | 412-1104084Б | 1 | 1 | 8 | |||
| 9 | Хомут | 854892 | 4 | 4 | 9 | |||
| 10 | Бензопровод | 27171-1104042 | 1 | 1 | 10 | |||
| 11 | Трубка | 2126-1104058 | 1 | 1 | 11 | |||
| 12 | Прокладка | 2126-1104019 | 1 | 1 | 12 | |||
| 13 | Датчик указателя уровня топлива | ИЖБМ1-3827010 | 1 | 1 | 13 | |||
| 14 | Шайба 5 | 365028-29 | 5 | 5 | 14 | |||
| 15 | Винт М- х | 220052-29 | 5 | 5 | 15 | |||
| 16 | Тяга | 27171-1101106 | 1 | 1 | 16 | |||
| 17 | Гайка | 250512-29 | 3 | 3 | 17 | |||
| 18 | Рукав 12х20 (L=600) | 27171-1101078-10 | 1 | 1 | 18 | |||
| 19 | Трубка | 2126-1101084 | 1 | 1 | 19 | |||
| 20 | Хомут | 854890 | 2 | 2 | 20 | |||
| 21 | Клапан двухходовой | 2126-1103200 | 1 | 1 | 21 | |||
| 22 | Трубка | 2126-1101082 | 1 | 1 | 22 | |||
| 23 | Пробка топливного бака | 2126-1103010-11 | 1 | 1 | 23 | |||
| 24 | Уплотнитель | 27171-1101086-10 | 1 | 1 | 24 | |||
| 26 | Труба наливная бака в сборе | 27171-1101050 | 1 | 1 | 26 | |||
| 27 | Хомут | 854898 | 2 | 2 | 27 | |||
| 28 | Хомут | 2126-1101174 | 2 | 2 | 28 | |||
| 29 | Муфта | 27171-1101070 | 1 | 1 | 29 | |||
| 30 | Винт М5х30 | 220086-29 | 2 | 2 | 30 | |||
| 31 | Квадратная гайка (d=M, S=) | 362016-29 | 2 | 2 | 31 |
