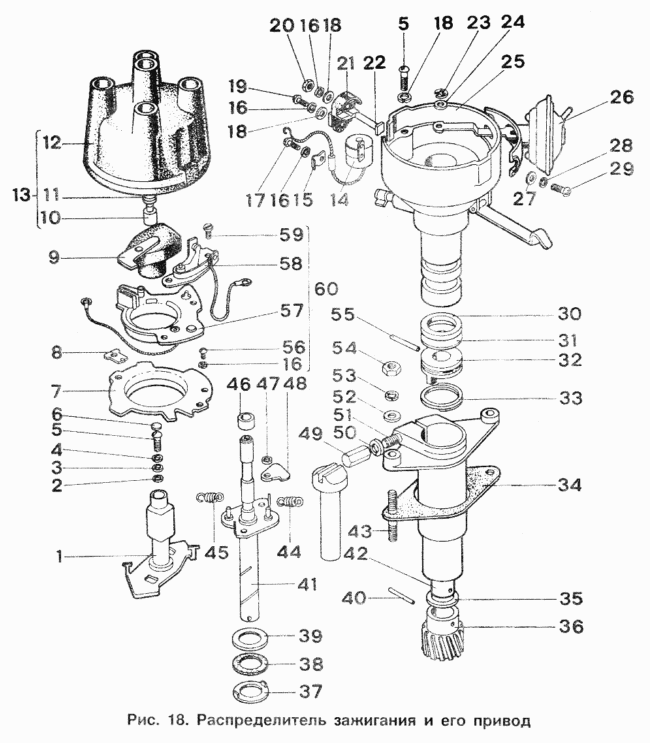

Распределитель зажигания и его привод
100%
Название детали
Распределитель зажигания в сборе (включает все детали на рис.83 "Распределитель зажигания и его привод", кроме 412-1016010-20, 412-1016030, 412-370
Заводской номер
47.3706
Количество на модель
1
№
Название детали
Валик распределителя с автоматом
Заводской номер
4701.3706200
Количество на модель
1
№
Название детали
Корпус привода
Заводской номер
412-1016020-20
Количество на модель
1
№
Название детали
Привод распределителя в сборе
Заводской номер
412-1016010-20
Количество на модель
1
№
Название детали
Кулачок распределителя в сборе
Заводской номер
Р147-3706230
Количество на модель
1
№
1
Название детали
Шайба 7
Заводской номер
Н-11969-8
Количество на модель
0
№
2
Название детали
Шайба 4
Заводской номер
Н-1693-29
Количество на модель
1
№
3
Название детали
Шайба 4 пружинная
Заводской номер
Н-1388-33
Количество на модель
1
№
4
Название детали
Винт М4х10
Заводской номер
Н-1309-29
Количество на модель
1
№
5
Название детали
Манжета
Заводской номер
Р34-3706006
Количество на модель
1
№
6
Название детали
Обойма шарикоподшипника
Заводской номер
Р142-А-3706301
Количество на модель
1
№
7
Название детали
Держатель
Заводской номер
Р142-3706005
Количество на модель
1
№
8
Название детали
Бегунок в сборе
Заводской номер
Р35-3706020
Количество на модель
1
№
9
Название детали
Уголок комбинированный
Заводской номер
Р35-3706502
Количество на модель
1
№
10
Название детали
Пружина контактная
Заводской номер
Р41-3706504
Количество на модель
1
№
11
Название детали
Крышка распределителя в сборе
Заводской номер
Р35-3706501
Количество на модель
1
№
12
Название детали
Крышка распределителя в сборе
Заводской номер
Р35-3706500
Количество на модель
1
№
13
Название детали
Конденсатор
Заводской номер
К42-18-5-0,22мкф-20
Количество на модель
1
№
14
Название детали
Скоба
Заводской номер
Р20-3706013-Б
Количество на модель
1
№
15
Название детали
Шайба 4 пружинная
Заводской номер
Н-1386-33
Количество на модель
8
№
16
Название детали
Винт М4х6,8
Заводской номер
Н-1841-29
Количество на модель
2
№
17
Название детали
Шайба 4
Заводской номер
Н-1262-29
Количество на модель
3
№
18
Название детали
Винт М4х8
Заводской номер
Н-1307-29
Количество на модель
1
№
19
Название детали
Гайка М4
Заводской номер
Н-1325-29
Количество на модель
2
№
20
Название детали
Фиксатор крышки
Заводской номер
Р107-3706015
Количество на модель
1
№
21
Название детали
Болт специальный
Заводской номер
Н-1958-29
Количество на модель
1
№
22
Название детали
Шайба 3
Заводской номер
Н-2168
Количество на модель
1
№
23
Название детали
Шайба регулировочная
Заводской номер
Н-1354-29
Количество на модель
1
№
24
Название детали
Корпус распределителя в сборе
Заводской номер
Р147-3706100
Количество на модель
1
№
25
Название детали
Регулятор вакуумный
Заводской номер
47-3706600
Количество на модель
1
№
26
Название детали
Шайба 5
Заводской номер
Н-2236-29
Количество на модель
2
№
27
Название детали
Шайба 5 пружинная
Заводской номер
Н-1387-33
Количество на модель
2
№
28
Название детали
Винт М5х10
Заводской номер
Н-1313-29
Количество на модель
2
№
29
Название детали
Кольцо уплотнительное
Заводской номер
412-3706218
Количество на модель
1
№
30
Название детали
Шайба 13, толщина 0,32 мм
Заводской номер
Н-1376-33
Количество на модель
0
№
31
Название детали
Муфта
Заводской номер
Р140-3706011
Количество на модель
1
№
32
Название детали
Кольцо пружинное
Заводской номер
Р35-3706014-В
Количество на модель
1
№
33
Название детали
Прокладка корпуса
Заводской номер
412-1016030
Количество на модель
1
№
34
Название детали
Шайба 13
Заводской номер
365152
Количество на модель
1
№
35
Название детали
Шестерня привода ведомая
Заводской номер
412-1016018
Количество на модель
1
№
36
Название детали
Шайба стопорная
Заводской номер
Р142-3706008
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
Н-2052
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
Н-2009
Количество на модель
1
№
39
Название детали
Штифт 4С3х25.016
Заводской номер
258617
Количество на модель
1
№
40
Название детали
Валик с пластиной грузиков в сборе
Заводской номер
Р142-3706210
Количество на модель
1
№
41
Название детали
Валик привода распределителя зажигания
Заводской номер
412-1016016
Количество на модель
1
№
42
Название детали
Шпилька М6Х18
Заводской номер
363072-29
Количество на модель
2
№
43
Название детали
Пружина
Заводской номер
40.3706205
Количество на модель
1
№
44
Название детали
Пружина центробежного автомата
Заводской номер
СТ-7304
Количество на модель
1
№
45
Название детали
Втулка
Заводской номер
Р142-3706201
Количество на модель
1
№
46
Название детали
Шайба 4,2
Заводской номер
Н-2130-29
Количество на модель
2
№
47
Название детали
Грузик
Заводской номер
Р142-3706242
Количество на модель
2
№
48
Название детали
Гайка М8х1
Заводской номер
412-1016024
Количество на модель
1
№
49
Название детали
Шайба 8
Заводской номер
252005-29
Количество на модель
1
№
50
Название детали
Шпилька М8х1х28
Заводской номер
363076-29
Количество на модель
1
№
51
Название детали
Шайба 6
Заводской номер
252004-29
Количество на модель
2
№
52
Название детали
Шайба 6 пружинная
Заводской номер
252134-29
Количество на модель
2
№
53
Название детали
Гайка М6
Заводской номер
250508-29
Количество на модель
2
№
54
Название детали
Штифт
Заводской номер
Н-1941-33
Количество на модель
1
№
55
Название детали
Винт М4х5
Заводской номер
Н-1932-29
Количество на модель
2
№
56
Название детали
Пластина прерывателя в сборе
Заводской номер
Р147-3706310
Количество на модель
1
№
57
Название детали
Прерыватель в сборе
Заводской номер
Р147-А-3706800
Количество на модель
1
№
58
Название детали
Винт М4х5 самотормозящийся
Заводской номер
Н-2087-29
Количество на модель
2
№
59
Название детали
Пластина прерывателя в сборе
Заводской номер
Р147-3706300
Количество на модель
1
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Распределитель зажигания в сборе (включает все детали на рис.83 "Распределитель зажигания и его привод", кроме 412-1016010-20, 412-1016030, 412-370 | 47.3706 | 1 | 1 | |||||
| Валик распределителя с автоматом | 4701.3706200 | 1 | 1 | |||||
| Корпус привода | 412-1016020-20 | 1 | 1 | |||||
| Привод распределителя в сборе | 412-1016010-20 | 1 | 1 | |||||
| 1 | Кулачок распределителя в сборе | Р147-3706230 | 1 | 1 | 1 | |||
| 2 | Шайба 7 | Н-11969-8 | 0 | 0 | 2 | |||
| 3 | Шайба 4 | Н-1693-29 | 1 | 1 | 3 | |||
| 4 | Шайба 4 пружинная | Н-1388-33 | 1 | 1 | 4 | |||
| 5 | Винт М4х10 | Н-1309-29 | 1 | 1 | 5 | |||
| 6 | Манжета | Р34-3706006 | 1 | 1 | 6 | |||
| 7 | Обойма шарикоподшипника | Р142-А-3706301 | 1 | 1 | 7 | |||
| 8 | Держатель | Р142-3706005 | 1 | 1 | 8 | |||
| 9 | Бегунок в сборе | Р35-3706020 | 1 | 1 | 9 | |||
| 10 | Уголок комбинированный | Р35-3706502 | 1 | 1 | 10 | |||
| 11 | Пружина контактная | Р41-3706504 | 1 | 1 | 11 | |||
| 12 | Крышка распределителя в сборе | Р35-3706501 | 1 | 1 | 12 | |||
| 13 | Крышка распределителя в сборе | Р35-3706500 | 1 | 1 | 13 | |||
| 14 | Конденсатор | К42-18-5-0,22мкф-20 | 1 | 1 | 14 | |||
| 15 | Скоба | Р20-3706013-Б | 1 | 1 | 15 | |||
| 16 | Шайба 4 пружинная | Н-1386-33 | 8 | 8 | 16 | |||
| 17 | Винт М4х6,8 | Н-1841-29 | 2 | 2 | 17 | |||
| 18 | Шайба 4 | Н-1262-29 | 3 | 3 | 18 | |||
| 19 | Винт М4х8 | Н-1307-29 | 1 | 1 | 19 | |||
| 20 | Гайка М4 | Н-1325-29 | 2 | 2 | 20 | |||
| 21 | Фиксатор крышки | Р107-3706015 | 1 | 1 | 21 | |||
| 22 | Болт специальный | Н-1958-29 | 1 | 1 | 22 | |||
| 23 | Шайба 3 | Н-2168 | 1 | 1 | 23 | |||
| 24 | Шайба регулировочная | Н-1354-29 | 1 | 1 | 24 | |||
| 25 | Корпус распределителя в сборе | Р147-3706100 | 1 | 1 | 25 | |||
| 26 | Регулятор вакуумный | 47-3706600 | 1 | 1 | 26 | |||
| 27 | Шайба 5 | Н-2236-29 | 2 | 2 | 27 | |||
| 28 | Шайба 5 пружинная | Н-1387-33 | 2 | 2 | 28 | |||
| 29 | Винт М5х10 | Н-1313-29 | 2 | 2 | 29 | |||
| 30 | Кольцо уплотнительное | 412-3706218 | 1 | 1 | 30 | |||
| 31 | Шайба 13, толщина 0,32 мм | Н-1376-33 | 0 | 0 | 31 | |||
| 32 | Муфта | Р140-3706011 | 1 | 1 | 32 | |||
| 33 | Кольцо пружинное | Р35-3706014-В | 1 | 1 | 33 | |||
| 34 | Прокладка корпуса | 412-1016030 | 1 | 1 | 34 | |||
| 35 | Шайба 13 | 365152 | 1 | 1 | 35 | |||
| 36 | Шестерня привода ведомая | 412-1016018 | 1 | 1 | 36 | |||
| 37 | Шайба стопорная | Р142-3706008 | 1 | 1 | 37 | |||
| 38 | Шайба | Н-2052 | 1 | 1 | 38 | |||
| 39 | Шайба | Н-2009 | 1 | 1 | 39 | |||
| 40 | Штифт 4С3х25.016 | 258617 | 1 | 1 | 40 | |||
| 41 | Валик с пластиной грузиков в сборе | Р142-3706210 | 1 | 1 | 41 | |||
| 42 | Валик привода распределителя зажигания | 412-1016016 | 1 | 1 | 42 | |||
| 43 | Шпилька М6Х18 | 363072-29 | 2 | 2 | 43 | |||
| 44 | Пружина | 40.3706205 | 1 | 1 | 44 | |||
| 45 | Пружина центробежного автомата | СТ-7304 | 1 | 1 | 45 | |||
| 46 | Втулка | Р142-3706201 | 1 | 1 | 46 | |||
| 47 | Шайба 4,2 | Н-2130-29 | 2 | 2 | 47 | |||
| 48 | Грузик | Р142-3706242 | 2 | 2 | 48 | |||
| 49 | Гайка М8х1 | 412-1016024 | 1 | 1 | 49 | |||
| 50 | Шайба 8 | 252005-29 | 1 | 1 | 50 | |||
| 51 | Шпилька М8х1х28 | 363076-29 | 1 | 1 | 51 | |||
| 52 | Шайба 6 | 252004-29 | 2 | 2 | 52 | |||
| 53 | Шайба 6 пружинная | 252134-29 | 2 | 2 | 53 | |||
| 54 | Гайка М6 | 250508-29 | 2 | 2 | 54 | |||
| 55 | Штифт | Н-1941-33 | 1 | 1 | 55 | |||
| 56 | Винт М4х5 | Н-1932-29 | 2 | 2 | 56 | |||
| 57 | Пластина прерывателя в сборе | Р147-3706310 | 1 | 1 | 57 | |||
| 58 | Прерыватель в сборе | Р147-А-3706800 | 1 | 1 | 58 | |||
| 59 | Винт М4х5 самотормозящийся | Н-2087-29 | 2 | 2 | 59 | |||
| 60 | Пластина прерывателя в сборе | Р147-3706300 | 1 | 1 | 60 |
