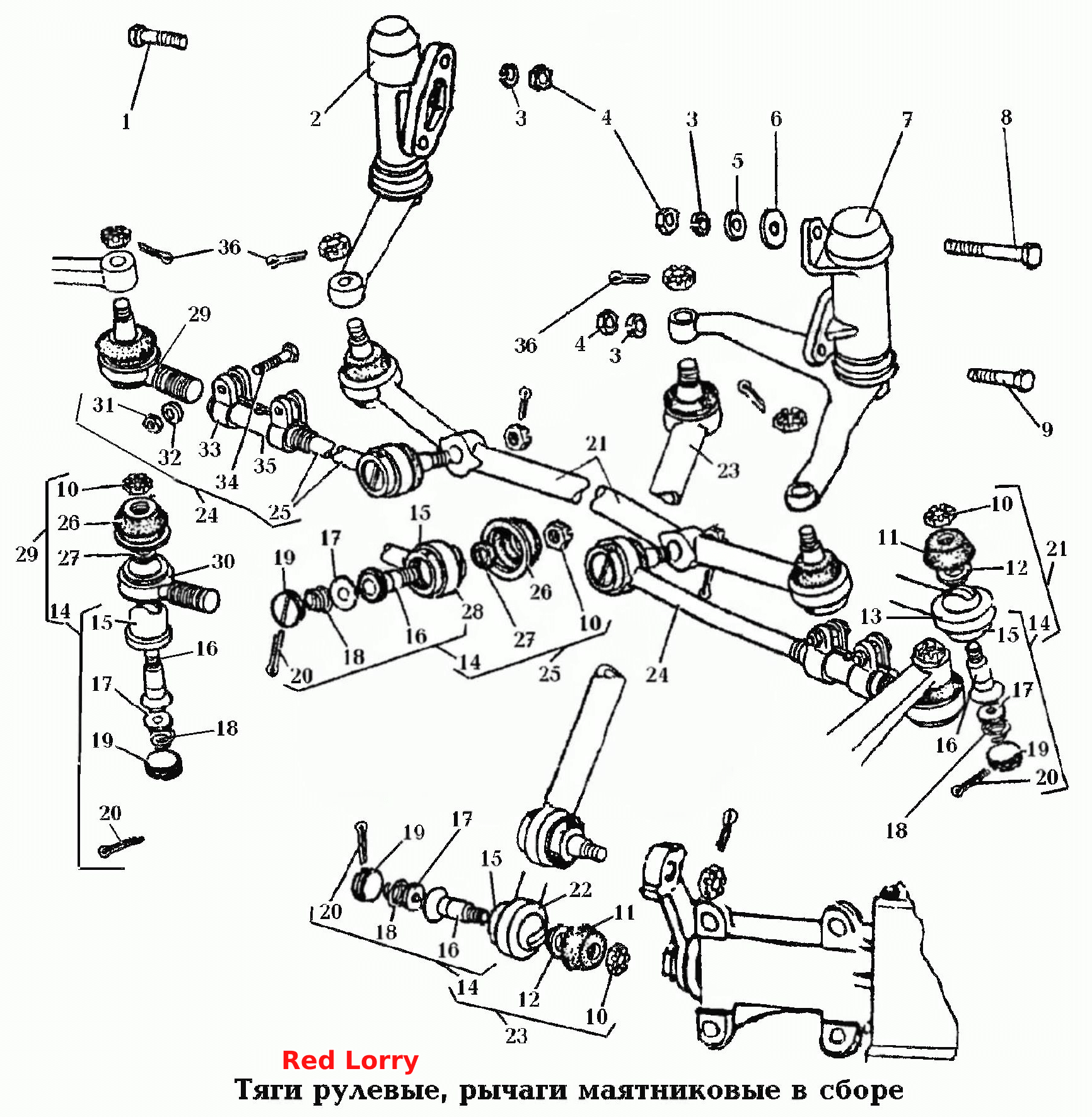

341. Тяги рулевые\Тяги рулевые, рычаги маятниковые в сборе
100%
Название детали
Болт Mx- x
Заводской номер
201571-П29
Количество на модель
2
№
1
Название детали
Рычаг маятниковый правый в сборе
Заводской номер
22038-3414080
Количество на модель
1
№
2
Название детали
Шайба 12
Заводской номер
252137-П29
Количество на модель
5
№
3
Название детали
Гайка М12х1,25-6Н ОСТ 37.001.124-93
Заводской номер
250515-П29
Количество на модель
5
№
4
Название детали
Шайба 14
Заводской номер
252007-П29
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
2203-3414164
Количество на модель
1
№
6
Название детали
Рычаг маятниковый левый в сборе
Заводской номер
22038-3414081
Количество на модель
1
№
7
Название детали
Болт М12х1,25-6gх30
Заводской номер
201563-П29
Количество на модель
2
№
9
Название детали
Гайка
Заводской номер
250977-П29
Количество на модель
8
№
10
Название детали
Уплотнитель
Заводской номер
24-3003074
Количество на модель
4
№
11
Название детали
Втулка
Заводской номер
24-3003034
Количество на модель
4
№
12
Название детали
Тяга
Заводской номер
2203-3414048
Количество на модель
1
№
13
Название детали
Шарнир в сборе
Заводской номер
24-3003029
Количество на модель
8
№
14
Название детали
Корпус шарнира
Заводской номер
24-303030
Количество на модель
8
№
15
Название детали
Палец с шаровой головкой
Заводской номер
24-3003032-А
Количество на модель
8
№
16
Название детали
Пята
Заводской номер
24-3003068
Количество на модель
8
№
17
Название детали
Пружина
Заводской номер
24-3003069
Количество на модель
8
№
18
Название детали
Заглушка
Заводской номер
24-3003026
Количество на модель
8
№
19
Название детали
Шплинт 2,7*36
Заводской номер
258042-П29
Количество на модель
8
№
20
Название детали
Тяга в сборе
Заводской номер
2203-3414046
Количество на модель
1
№
21
Название детали
Тяга сошки
Заводской номер
2203-3414013-10
Количество на модель
1
№
22
Название детали
Тяга сошки в сборе
Заводской номер
2203-3414010-01
Количество на модель
1
№
23
Название детали
Тяга рулевой трапеции с наконечником и регулировочной трубкой в сборе
Заводской номер
24-3003050-01
Количество на модель
2
№
24
Название детали
Тяга рулевой трапеции в сборе
Заводской номер
24-3003052-01
Количество на модель
2
№
25
Название детали
Уплотнитель шарнира
Заводской номер
24-3003162
Количество на модель
4
№
26
Название детали
Втулка
Заводской номер
24-3003166
Количество на модель
4
№
27
Название детали
Тяга рулевой трапеции
Заводской номер
24-3003054-10
Количество на модель
2
№
28
Название детали
Наконечник
Заводской номер
24-3003056
Количество на модель
2
№
29
Название детали
Наконечник
Заводской номер
24-3003062
Количество на модель
2
№
30
Название детали
Гайка М8х1-6Н ОСТ 37.001.124-93
Заводской номер
250511-П29
Количество на модель
4
№
31
Название детали
Шайба
Заводской номер
252270-П29
Количество на модель
4
№
32
Название детали
Хомут стяжной
Заводской номер
20-3003078-Б
Количество на модель
4
№
33
Название детали
Болт М8х35
Заводской номер
201482-П29
Количество на модель
4
№
34
Название детали
Трубка регулировочная рулевых тяг
Заводской номер
12-3003039-Б
Количество на модель
2
№
35
Название детали
Шплинт 3,2х20
Заводской номер
258039-П29
Количество на модель
8
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт Mx- x | 201571-П29 | 2 | 2 | 1 | |||
| 2 | Рычаг маятниковый правый в сборе | 22038-3414080 | 1 | 1 | 2 | |||
| 3 | Шайба 12 | 252137-П29 | 5 | 5 | 3 | |||
| 4 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | 250515-П29 | 5 | 5 | 4 | |||
| 5 | Шайба 14 | 252007-П29 | 1 | 1 | 5 | |||
| 6 | Шайба | 2203-3414164 | 1 | 1 | 6 | |||
| 7 | Рычаг маятниковый левый в сборе | 22038-3414081 | 1 | 1 | 7 | |||
| 9 | Болт М12х1,25-6gх30 | 201563-П29 | 2 | 2 | 9 | |||
| 10 | Гайка | 250977-П29 | 8 | 8 | 10 | |||
| 11 | Уплотнитель | 24-3003074 | 4 | 4 | 11 | |||
| 12 | Втулка | 24-3003034 | 4 | 4 | 12 | |||
| 13 | Тяга | 2203-3414048 | 1 | 1 | 13 | |||
| 14 | Шарнир в сборе | 24-3003029 | 8 | 8 | 14 | |||
| 15 | Корпус шарнира | 24-303030 | 8 | 8 | 15 | |||
| 16 | Палец с шаровой головкой | 24-3003032-А | 8 | 8 | 16 | |||
| 17 | Пята | 24-3003068 | 8 | 8 | 17 | |||
| 18 | Пружина | 24-3003069 | 8 | 8 | 18 | |||
| 19 | Заглушка | 24-3003026 | 8 | 8 | 19 | |||
| 20 | Шплинт 2,7*36 | 258042-П29 | 8 | 8 | 20 | |||
| 21 | Тяга в сборе | 2203-3414046 | 1 | 1 | 21 | |||
| 22 | Тяга сошки | 2203-3414013-10 | 1 | 1 | 22 | |||
| 23 | Тяга сошки в сборе | 2203-3414010-01 | 1 | 1 | 23 | |||
| 24 | Тяга рулевой трапеции с наконечником и регулировочной трубкой в сборе | 24-3003050-01 | 2 | 2 | 24 | |||
| 25 | Тяга рулевой трапеции в сборе | 24-3003052-01 | 2 | 2 | 25 | |||
| 26 | Уплотнитель шарнира | 24-3003162 | 4 | 4 | 26 | |||
| 27 | Втулка | 24-3003166 | 4 | 4 | 27 | |||
| 28 | Тяга рулевой трапеции | 24-3003054-10 | 2 | 2 | 28 | |||
| 29 | Наконечник | 24-3003056 | 2 | 2 | 29 | |||
| 30 | Наконечник | 24-3003062 | 2 | 2 | 30 | |||
| 31 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 250511-П29 | 4 | 4 | 31 | |||
| 32 | Шайба | 252270-П29 | 4 | 4 | 32 | |||
| 33 | Хомут стяжной | 20-3003078-Б | 4 | 4 | 33 | |||
| 34 | Болт М8х35 | 201482-П29 | 4 | 4 | 34 | |||
| 35 | Трубка регулировочная рулевых тяг | 12-3003039-Б | 2 | 2 | 35 | |||
| 36 | Шплинт 3,2х20 | 258039-П29 | 8 | 8 | 36 |
