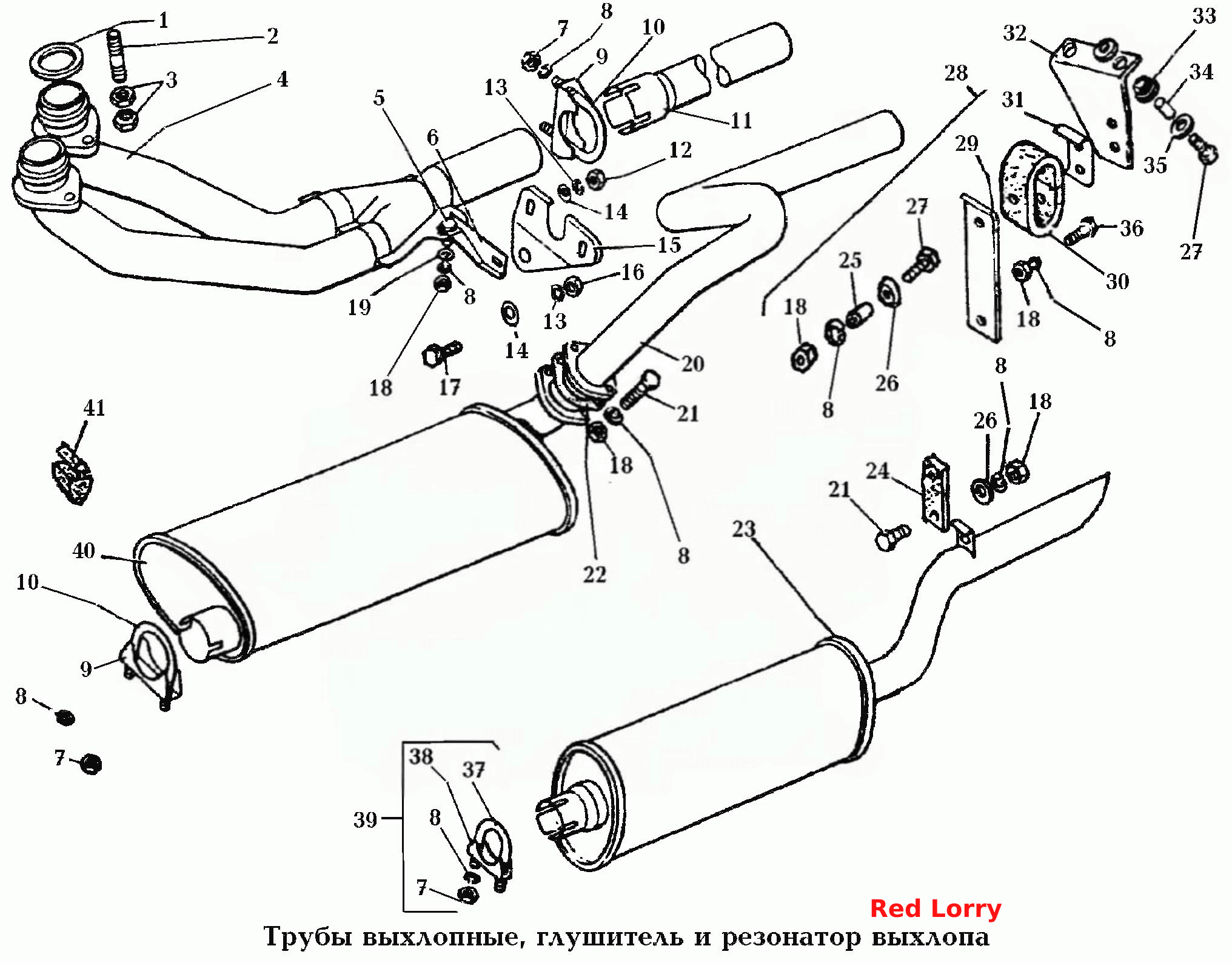

120. Система выпуска газов\Трубы выхлопные, глушитель и резонатор выхлопа
100%
Название детали
Прокладка
Заводской номер
14-1203240
Количество на модель
2
№
1
Название детали
Шпилька
Заводской номер
291800-П
Количество на модель
4
№
2
Название детали
Гайка
Заводской номер
250536-П
Количество на модель
8
№
3
Название детали
Трубы приемные
Заводской номер
22038-1203010
Количество на модель
1
№
4
Название детали
Болт М8-6gх20 ОСТ 37.001.123-96
Заводской номер
201456-П29
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
22038-1203274
Количество на модель
1
№
6
Название детали
Гайка М8х1-6Н ОСТ 37.001.124-93
Заводской номер
250511-П29
Количество на модель
6
№
7
Название детали
Шайба 8Т
Заводской номер
252135-П29
Количество на модель
15
№
8
Название детали
Хомут
Заводской номер
11-5249-А
Количество на модель
2
№
9
Название детали
Стремянка
Заводской номер
51-1203033
Количество на модель
2
№
10
Название детали
Труба промежуточная
Заводской номер
22038-1203250
Количество на модель
1
№
11
Название детали
Гайка М10х1-6Н
Заводской номер
250513-П29
Количество на модель
2
№
12
Название детали
Шайба 10Т
Заводской номер
252136-П29
Количество на модель
3
№
13
Название детали
Шайба 10 ОСТ 37.001.144-96
Заводской номер
252006-П29
Количество на модель
3
№
14
Название детали
Кронштейн приемных труб
Заводской номер
22038-1203272
Количество на модель
1
№
15
Название детали
Гайка М10х1,5
Заводской номер
250512-П29
Количество на модель
1
№
16
Название детали
Болт М10-6gх25
Заводской номер
201497-П29
Количество на модель
1
№
17
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250510-П29
Количество на модель
9
№
18
Название детали
Шайба 8 ОСТ 37.001.144-96
Заводской номер
252005-П29
Количество на модель
1
№
19
Название детали
Труба выпускная
Заводской номер
22038-1203168
Количество на модель
1
№
20
Название детали
Болт М8х 30
Заводской номер
201460-П29
Количество на модель
4
№
21
Название детали
Прокладка
Заводской номер
24-1203131
Количество на модель
1
№
22
Название детали
Резонатор
Заводской номер
22038-1202008
Количество на модель
1
№
23
Название детали
Ремень
Заводской номер
72-1203057
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
011-2902068
Количество на модель
3
№
25
Название детали
Накладка
Заводской номер
977ДМЮ-1203035
Количество на модель
2
№
26
Название детали
Болт М8-6gх25 ОСТ 37.001.123-96
Заводской номер
201458-П29
Количество на модель
5
№
27
Название детали
Кронштейн подвески глушителя в сборе
Заводской номер
22038-1203025
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
22038-1203026
Количество на модель
1
№
29
Название детали
Ремень
Заводской номер
24-1203057
Количество на модель
1
№
30
Название детали
Накладка
Заводской номер
22038-1203035
Количество на модель
1
№
31
Название детали
Кронштейн
Заводской номер
22038-1203112
Количество на модель
1
№
32
Название детали
Прокладка крепления кронштейна
Заводской номер
21-1302094
Количество на модель
4
№
33
Название детали
Втулка
Заводской номер
20-1001095
Количество на модель
2
№
34
Название детали
Шайба 8,5
Заводской номер
293288-П29
Количество на модель
2
№
35
Название детали
Болт М8х1,25х16
Заводской номер
201454-П29
Количество на модель
1
№
36
Название детали
Стремянка
Заводской номер
20-1203085-Б
Количество на модель
1
№
37
Название детали
Хомут
Заводской номер
20-1203080-Б
Количество на модель
1
№
38
Название детали
Хомут в сборе
Заводской номер
20-1203078-Р
Количество на модель
1
№
39
Название детали
Глушитель
Заводской номер
3102-1201008
Количество на модель
1
№
40
Название детали
Буфер
Заводской номер
24-1203252
Количество на модель
1
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 14-1203240 | 2 | 2 | 1 | |||
| 2 | Шпилька | 291800-П | 4 | 4 | 2 | |||
| 3 | Гайка | 250536-П | 8 | 8 | 3 | |||
| 4 | Трубы приемные | 22038-1203010 | 1 | 1 | 4 | |||
| 5 | Болт М8-6gх20 ОСТ 37.001.123-96 | 201456-П29 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 22038-1203274 | 1 | 1 | 6 | |||
| 7 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 250511-П29 | 6 | 6 | 7 | |||
| 8 | Шайба 8Т | 252135-П29 | 15 | 15 | 8 | |||
| 9 | Хомут | 11-5249-А | 2 | 2 | 9 | |||
| 10 | Стремянка | 51-1203033 | 2 | 2 | 10 | |||
| 11 | Труба промежуточная | 22038-1203250 | 1 | 1 | 11 | |||
| 12 | Гайка М10х1-6Н | 250513-П29 | 2 | 2 | 12 | |||
| 13 | Шайба 10Т | 252136-П29 | 3 | 3 | 13 | |||
| 14 | Шайба 10 ОСТ 37.001.144-96 | 252006-П29 | 3 | 3 | 14 | |||
| 15 | Кронштейн приемных труб | 22038-1203272 | 1 | 1 | 15 | |||
| 16 | Гайка М10х1,5 | 250512-П29 | 1 | 1 | 16 | |||
| 17 | Болт М10-6gх25 | 201497-П29 | 1 | 1 | 17 | |||
| 18 | Гайка М8-6Н ОСТ 37.001.124-93 | 250510-П29 | 9 | 9 | 18 | |||
| 19 | Шайба 8 ОСТ 37.001.144-96 | 252005-П29 | 1 | 1 | 19 | |||
| 20 | Труба выпускная | 22038-1203168 | 1 | 1 | 20 | |||
| 21 | Болт М8х 30 | 201460-П29 | 4 | 4 | 21 | |||
| 22 | Прокладка | 24-1203131 | 1 | 1 | 22 | |||
| 23 | Резонатор | 22038-1202008 | 1 | 1 | 23 | |||
| 24 | Ремень | 72-1203057 | 1 | 1 | 24 | |||
| 25 | Втулка | 011-2902068 | 3 | 3 | 25 | |||
| 26 | Накладка | 977ДМЮ-1203035 | 2 | 2 | 26 | |||
| 27 | Болт М8-6gх25 ОСТ 37.001.123-96 | 201458-П29 | 5 | 5 | 27 | |||
| 28 | Кронштейн подвески глушителя в сборе | 22038-1203025 | 1 | 1 | 28 | |||
| 29 | Кронштейн | 22038-1203026 | 1 | 1 | 29 | |||
| 30 | Ремень | 24-1203057 | 1 | 1 | 30 | |||
| 31 | Накладка | 22038-1203035 | 1 | 1 | 31 | |||
| 32 | Кронштейн | 22038-1203112 | 1 | 1 | 32 | |||
| 33 | Прокладка крепления кронштейна | 21-1302094 | 4 | 4 | 33 | |||
| 34 | Втулка | 20-1001095 | 2 | 2 | 34 | |||
| 35 | Шайба 8,5 | 293288-П29 | 2 | 2 | 35 | |||
| 36 | Болт М8х1,25х16 | 201454-П29 | 1 | 1 | 36 | |||
| 37 | Стремянка | 20-1203085-Б | 1 | 1 | 37 | |||
| 38 | Хомут | 20-1203080-Б | 1 | 1 | 38 | |||
| 39 | Хомут в сборе | 20-1203078-Р | 1 | 1 | 39 | |||
| 40 | Глушитель | 3102-1201008 | 1 | 1 | 40 | |||
| 41 | Буфер | 24-1203252 | 1 | 1 | 41 |
