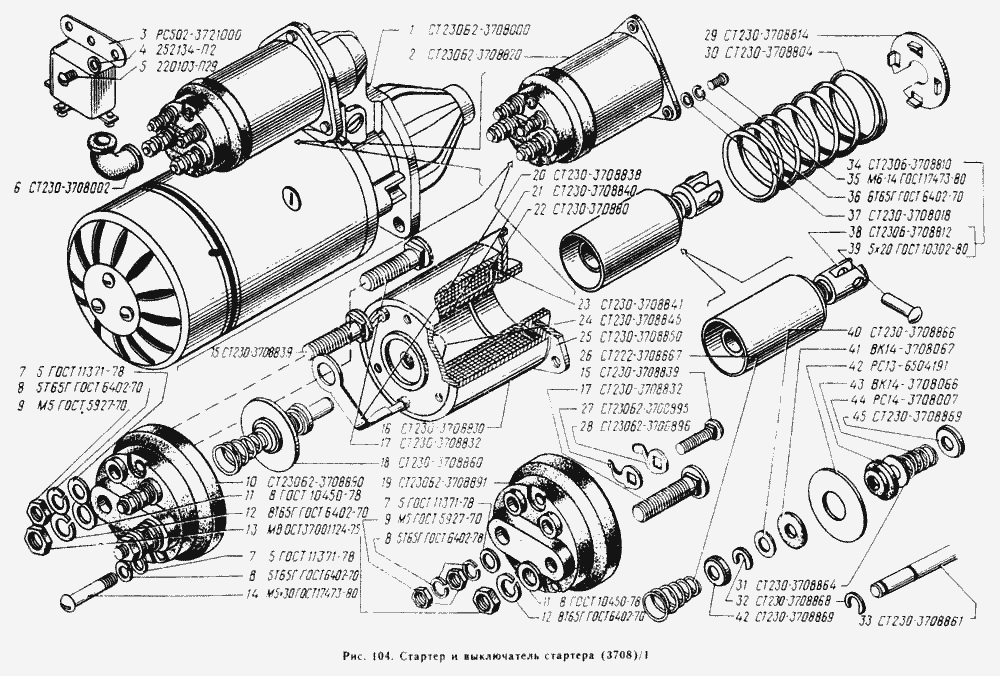

Стартер и выключатель стартера
100%
Название детали
Стартер
Заводской номер
СТ230Б2-3708000
Количество на модель
1
№
1
Название детали
Ярмо с крышкой
Заводской номер
СТ230Б2-3708820
Количество на модель
1
№
2
Название детали
Реле стартера
Заводской номер
РС502-3721000
Количество на модель
1
№
3
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
2
№
4
Название детали
Винт М6-6gх12
Заводской номер
220103-П29
Количество на модель
2
№
5
Название детали
Наконечник
Заводской номер
СТ230-3708002
Количество на модель
1
№
6
Название детали
Шайба 5
Заводской номер
5 ГОСТ 11371-78
Количество на модель
5
№
7
Название детали
Шайба 5
Заводской номер
5Т65Г ГОСТ 6402-70
Количество на модель
9
№
8
Название детали
Орех
Заводской номер
М5 ГОСТ 5927-70
Количество на модель
4
№
9
Название детали
Крышка реле
Заводской номер
СТ230Б2-3708890
Количество на модель
1
№
10
Название детали
Шайба 8
Заводской номер
8 ГОСТ 10450-78
Количество на модель
3
№
11
Название детали
Шайба 8
Заводской номер
8Т65Г ГОСТ 6402-70
Количество на модель
4
№
12
Название детали
Гайка М8
Заводской номер
М80СТ 37.001.124-75
Количество на модель
4
№
13
Название детали
Винт 2М5
Заводской номер
М5х30 ГОСТ 17473-80
Количество на модель
3
№
14
Название детали
Болт
Заводской номер
СТ230-3708839
Количество на модель
2
№
15
Название детали
Электромагнит в сборе
Заводской номер
СТ230-3708830
Количество на модель
1
№
16
Название детали
Болт контактный
Заводской номер
СТ230-3708832
Количество на модель
2
№
17
Название детали
Плунжер в сборе
Заводской номер
СТ230-3708860
Количество на модель
1
№
18
Название детали
Крышка реле
Заводской номер
СТ230Б2-3708891
Количество на модель
1
№
19
Название детали
Наконечник
Заводской номер
СТ230-3708838
Количество на модель
1
№
20
Название детали
Ярмо с катушкой
Заводской номер
СТ230-3708840
Количество на модель
1
№
21
Название детали
Катушка реле
Заводской номер
СТ230-3708880
Количество на модель
1
№
22
Название детали
Пружина тарельчатая
Заводской номер
СТ230-3708841
Количество на модель
1
№
23
Название детали
Сердечник с шайбой
Заводской номер
СТ230-3708845
Количество на модель
1
№
24
Название детали
Ярмо с фланцем
Заводской номер
СТ203-3708850
Количество на модель
1
№
25
Название детали
Пружина
Заводской номер
СТ222-3708867
Количество на модель
1
№
26
Название детали
Пружина контакта
Заводской номер
СТ230Б2-3708895
Количество на модель
1
№
27
Название детали
Контакт
Заводской номер
СТ230Б2-3708896
Количество на модель
1
№
28
Название детали
Шайба упорная
Заводской номер
СТ230-3708814
Количество на модель
1
№
29
Название детали
Пружина
Заводской номер
СТ230-3708804
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
СТ230-3708864
Количество на модель
1
№
31
Название детали
Скоба
Заводской номер
СТ230-3708868
Количество на модель
2
№
32
Название детали
Плунжер
Заводской номер
СТ230-3708861
Количество на модель
1
№
33
Название детали
Якорь
Заводской номер
СТ230Б-3708810
Количество на модель
1
№
34
Название детали
Винт М6
Заводской номер
М6х14 ГОСТ 17473-80
Количество на модель
3
№
35
Название детали
Шайба 6
Заводской номер
6Т65Г ГОСТ 6402-70
Количество на модель
6
№
36
Название детали
Шайба
Заводской номер
СТ230-3708018
Количество на модель
3
№
37
Название детали
Якорь
Заводской номер
СТ230Б-3708812
Количество на модель
1
№
38
Название детали
Заклепка 5х20
Заводской номер
5х20 ГОСТ 10302-80
Количество на модель
1
№
39
Название детали
Регулировочная шайба
Заводской номер
СТ230-3708866
Количество на модель
4
№
40
Название детали
Шайба изоляционная
Заводской номер
ВК14-3708067
Количество на модель
1
№
41
Название детали
Диск контактный
Заводской номер
РС13-6504191
Количество на модель
1
№
42
Название детали
Втулка
Заводской номер
ВК14-3708066
Количество на модель
1
№
43
Название детали
Пружина
Заводской номер
РС14-3708007
Количество на модель
1
№
44
Название детали
Шайба специальная
Заводской номер
СТ230-3708869
Количество на модель
2
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стартер | СТ230Б2-3708000 | 1 | 1 | 1 | |||
| 2 | Ярмо с крышкой | СТ230Б2-3708820 | 1 | 1 | 2 | |||
| 3 | Реле стартера | РС502-3721000 | 1 | 1 | 3 | |||
| 4 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 2 | 2 | 4 | |||
| 5 | Винт М6-6gх12 | 220103-П29 | 2 | 2 | 5 | |||
| 6 | Наконечник | СТ230-3708002 | 1 | 1 | 6 | |||
| 7 | Шайба 5 | 5 ГОСТ 11371-78 | 5 | 5 | 7 | |||
| 8 | Шайба 5 | 5Т65Г ГОСТ 6402-70 | 9 | 9 | 8 | |||
| 9 | Орех | М5 ГОСТ 5927-70 | 4 | 4 | 9 | |||
| 10 | Крышка реле | СТ230Б2-3708890 | 1 | 1 | 10 | |||
| 11 | Шайба 8 | 8 ГОСТ 10450-78 | 3 | 3 | 11 | |||
| 12 | Шайба 8 | 8Т65Г ГОСТ 6402-70 | 4 | 4 | 12 | |||
| 13 | Гайка М8 | М80СТ 37.001.124-75 | 4 | 4 | 13 | |||
| 14 | Винт 2М5 | М5х30 ГОСТ 17473-80 | 3 | 3 | 14 | |||
| 15 | Болт | СТ230-3708839 | 2 | 2 | 15 | |||
| 16 | Электромагнит в сборе | СТ230-3708830 | 1 | 1 | 16 | |||
| 17 | Болт контактный | СТ230-3708832 | 2 | 2 | 17 | |||
| 18 | Плунжер в сборе | СТ230-3708860 | 1 | 1 | 18 | |||
| 19 | Крышка реле | СТ230Б2-3708891 | 1 | 1 | 19 | |||
| 20 | Наконечник | СТ230-3708838 | 1 | 1 | 20 | |||
| 21 | Ярмо с катушкой | СТ230-3708840 | 1 | 1 | 21 | |||
| 22 | Катушка реле | СТ230-3708880 | 1 | 1 | 22 | |||
| 23 | Пружина тарельчатая | СТ230-3708841 | 1 | 1 | 23 | |||
| 24 | Сердечник с шайбой | СТ230-3708845 | 1 | 1 | 24 | |||
| 25 | Ярмо с фланцем | СТ203-3708850 | 1 | 1 | 25 | |||
| 26 | Пружина | СТ222-3708867 | 1 | 1 | 26 | |||
| 27 | Пружина контакта | СТ230Б2-3708895 | 1 | 1 | 27 | |||
| 28 | Контакт | СТ230Б2-3708896 | 1 | 1 | 28 | |||
| 29 | Шайба упорная | СТ230-3708814 | 1 | 1 | 29 | |||
| 30 | Пружина | СТ230-3708804 | 1 | 1 | 30 | |||
| 31 | Шайба | СТ230-3708864 | 1 | 1 | 31 | |||
| 32 | Скоба | СТ230-3708868 | 2 | 2 | 32 | |||
| 33 | Плунжер | СТ230-3708861 | 1 | 1 | 33 | |||
| 34 | Якорь | СТ230Б-3708810 | 1 | 1 | 34 | |||
| 35 | Винт М6 | М6х14 ГОСТ 17473-80 | 3 | 3 | 35 | |||
| 36 | Шайба 6 | 6Т65Г ГОСТ 6402-70 | 6 | 6 | 36 | |||
| 37 | Шайба | СТ230-3708018 | 3 | 3 | 37 | |||
| 38 | Якорь | СТ230Б-3708812 | 1 | 1 | 38 | |||
| 39 | Заклепка 5х20 | 5х20 ГОСТ 10302-80 | 1 | 1 | 39 | |||
| 40 | Регулировочная шайба | СТ230-3708866 | 4 | 4 | 40 | |||
| 41 | Шайба изоляционная | ВК14-3708067 | 1 | 1 | 41 | |||
| 42 | Диск контактный | РС13-6504191 | 1 | 1 | 42 | |||
| 43 | Втулка | ВК14-3708066 | 1 | 1 | 43 | |||
| 44 | Пружина | РС14-3708007 | 1 | 1 | 44 | |||
| 45 | Шайба специальная | СТ230-3708869 | 2 | 2 | 45 |
