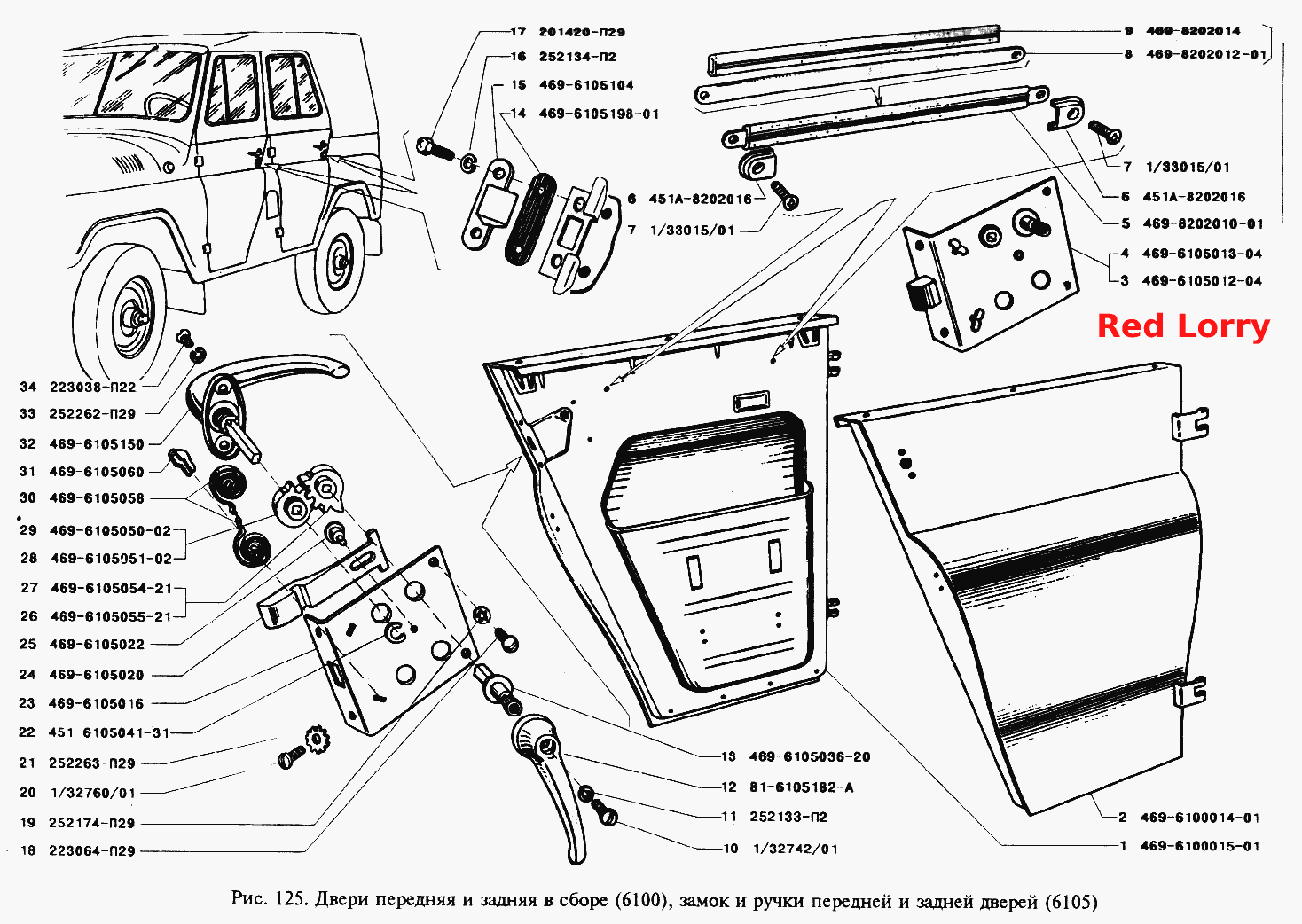

Двери передняя и задняя в сборе, замок и ручки передней и задней дверей
100%
Название детали
Дверь левая в сборе (сварка)
Заводской номер
469-6100015-01
Количество на модель
2
№
1
Название детали
Дверь правая в сборе (сварка)
Заводской номер
469-6100014-01
Количество на модель
2
№
2
Название детали
Замок правый в сборе
Заводской номер
469-6105012-04
Количество на модель
2
№
3
Название детали
Замок левый в сборе
Заводской номер
469-6105013-04
Количество на модель
2
№
4
Название детали
Поручень в сборе
Заводской номер
469-8202010-01
Количество на модель
4
№
5
Название детали
Облицовка поручня
Заводской номер
451А-8202016
Количество на модель
8
№
6
Название детали
Винт М6-6gх20
Заводской номер
1/33015/01
Количество на модель
8
№
7
Название детали
Лента
Заводской номер
469-8202012
Количество на модель
4
№
8
Название детали
Оболочка
Заводской номер
469-8202014
Количество на модель
4
№
9
Название детали
Винт М5-6gх16
Заводской номер
1/32742/01
Количество на модель
4
№
10
Название детали
Шайба диам 5
Заводской номер
252133-П2
Количество на модель
4
№
11
Название детали
Ручка внутренняя
Заводской номер
81-6105182-А
Количество на модель
4
№
12
Название детали
Стержень
Заводской номер
469-6105036-20
Количество на модель
4
№
13
Название детали
Прокладка защелки
Заводской номер
469-6105198-01
Количество на модель
4
№
14
Название детали
Защелка
Заводской номер
469-6105104
Количество на модель
4
№
15
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
8
№
16
Название детали
Болт М6-6gх20 ОСТ 37.001.123-96
Заводской номер
201420-П29
Количество на модель
8
№
17
Название детали
Винт М6х14
Заводской номер
223064-П29
Количество на модель
8
№
18
Название детали
Шайба 2-6 ОСТ 37.001.145-75
Заводской номер
252174-П29
Количество на модель
8
№
19
Название детали
Винт
Заводской номер
1/32760/01
Количество на модель
8
№
20
Название детали
Шайба 2-6 ОСТ 37.001.147-75
Заводской номер
252263-П29
Количество на модель
8
№
21
Название детали
Кольцо стопорное
Заводской номер
451-6105041-31
Количество на модель
4
№
22
Название детали
Корпус замка
Заводской номер
469-6105016
Количество на модель
4
№
23
Название детали
Ползун замка
Заводской номер
469-6105020
Количество на модель
4
№
24
Название детали
Заклепка
Заводской номер
469-6105022
Количество на модель
4
№
25
Название детали
Кулачок ползуна левый
Заводской номер
469-6105055-21
Количество на модель
2
№
26
Название детали
Кулачок ползуна правый
Заводской номер
469-6105054-21
Количество на модель
2
№
27
Название детали
Кулачок ручки левый
Заводской номер
469-6105051-02
Количество на модель
2
№
28
Название детали
Кулачок ручки правый
Заводской номер
469-6105050-02
Количество на модель
2
№
29
Название детали
Пружина замка
Заводской номер
469-6105058
Количество на модель
8
№
30
Название детали
Держатель пружины
Заводской номер
469-6105060
Количество на модель
8
№
31
Название детали
Ручка наружная в сборе
Заводской номер
469-6105150
Количество на модель
4
№
32
Название детали
Шайба 2-5 ОСТ 37.001.147-75
Заводской номер
252262-П29
Количество на модель
8
№
33
Название детали
Винт М5х12
Заводской номер
223038-П22
Количество на модель
8
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дверь левая в сборе (сварка) | 469-6100015-01 | 2 | 2 | 1 | |||
| 2 | Дверь правая в сборе (сварка) | 469-6100014-01 | 2 | 2 | 2 | |||
| 3 | Замок правый в сборе | 469-6105012-04 | 2 | 2 | 3 | |||
| 4 | Замок левый в сборе | 469-6105013-04 | 2 | 2 | 4 | |||
| 5 | Поручень в сборе | 469-8202010-01 | 4 | 4 | 5 | |||
| 6 | Облицовка поручня | 451А-8202016 | 8 | 8 | 6 | |||
| 7 | Винт М6-6gх20 | 1/33015/01 | 8 | 8 | 7 | |||
| 8 | Лента | 469-8202012 | 4 | 4 | 8 | |||
| 9 | Оболочка | 469-8202014 | 4 | 4 | 9 | |||
| 10 | Винт М5-6gх16 | 1/32742/01 | 4 | 4 | 10 | |||
| 11 | Шайба диам 5 | 252133-П2 | 4 | 4 | 11 | |||
| 12 | Ручка внутренняя | 81-6105182-А | 4 | 4 | 12 | |||
| 13 | Стержень | 469-6105036-20 | 4 | 4 | 13 | |||
| 14 | Прокладка защелки | 469-6105198-01 | 4 | 4 | 14 | |||
| 15 | Защелка | 469-6105104 | 4 | 4 | 15 | |||
| 16 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 8 | 8 | 16 | |||
| 17 | Болт М6-6gх20 ОСТ 37.001.123-96 | 201420-П29 | 8 | 8 | 17 | |||
| 18 | Винт М6х14 | 223064-П29 | 8 | 8 | 18 | |||
| 19 | Шайба 2-6 ОСТ 37.001.145-75 | 252174-П29 | 8 | 8 | 19 | |||
| 20 | Винт | 1/32760/01 | 8 | 8 | 20 | |||
| 21 | Шайба 2-6 ОСТ 37.001.147-75 | 252263-П29 | 8 | 8 | 21 | |||
| 22 | Кольцо стопорное | 451-6105041-31 | 4 | 4 | 22 | |||
| 23 | Корпус замка | 469-6105016 | 4 | 4 | 23 | |||
| 24 | Ползун замка | 469-6105020 | 4 | 4 | 24 | |||
| 25 | Заклепка | 469-6105022 | 4 | 4 | 25 | |||
| 26 | Кулачок ползуна левый | 469-6105055-21 | 2 | 2 | 26 | |||
| 27 | Кулачок ползуна правый | 469-6105054-21 | 2 | 2 | 27 | |||
| 28 | Кулачок ручки левый | 469-6105051-02 | 2 | 2 | 28 | |||
| 29 | Кулачок ручки правый | 469-6105050-02 | 2 | 2 | 29 | |||
| 30 | Пружина замка | 469-6105058 | 8 | 8 | 30 | |||
| 31 | Держатель пружины | 469-6105060 | 8 | 8 | 31 | |||
| 32 | Ручка наружная в сборе | 469-6105150 | 4 | 4 | 32 | |||
| 33 | Шайба 2-5 ОСТ 37.001.147-75 | 252262-П29 | 8 | 8 | 33 | |||
| 34 | Винт М5х12 | 223038-П22 | 8 | 8 | 34 |
