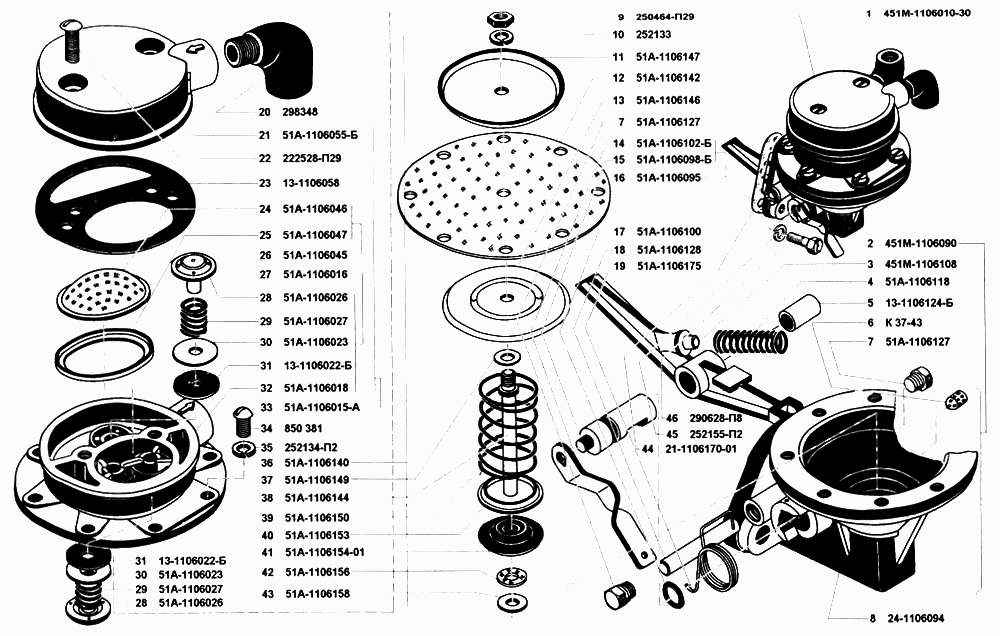

Насос топливный
100%
Название детали
Насос топливный в сборе (Б9В-Б)
Заводской номер
451М-1106010-30
Количество на модель
1
№
1
Название детали
Корпус в сборе
Заводской номер
451М-1106090
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
451М-1106108
Количество на модель
1
№
3
Название детали
Пружина рычага привода насоса
Заводской номер
51А-1106118
Количество на модель
1
№
4
Название детали
Втулка рычага
Заводской номер
13-1106124-Б
Количество на модель
1
№
5
Название детали
Сетка воздушного фильтра
Заводской номер
К37-43
Количество на модель
1
№
6
Название детали
Заглушка
Заводской номер
51А-1106127
Количество на модель
2
№
7
Название детали
Корпус
Заводской номер
24-1106094
Количество на модель
1
№
8
Название детали
Гайка М5-6Н ОСТ 37.001.124-93
Заводской номер
250464-П29
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
252133
Количество на модель
1
№
10
Название детали
Шайба диафрагмы верхняя
Заводской номер
51А-1106147
Количество на модель
1
№
11
Название детали
Диафрагма
Заводской номер
51А-1106142
Количество на модель
3
№
12
Название детали
Шайба диафрагмы нижняя
Заводской номер
51А-1106146
Количество на модель
1
№
13
Название детали
Рычаг ручного привода
Заводской номер
51А-1106102-Б
Количество на модель
1
№
14
Название детали
Валик ручного привода
Заводской номер
51А-1106098-Б
Количество на модель
1
№
15
Название детали
Валик ручного привода в сборе
Заводской номер
51А-1106095
Количество на модель
1
№
16
Название детали
Уплотнитель валика
Заводской номер
51А-1106100
Количество на модель
1
№
17
Название детали
Валик рычага
Заводской номер
51А-1106128
Количество на модель
1
№
18
Название детали
Пружина рычага
Заводской номер
51А-1106175
Количество на модель
1
№
19
Название детали
Штуцер угловой 1/4"
Заводской номер
298348
Количество на модель
2
№
20
Название детали
КРЫШКА ГОЛОВКИ
Заводской номер
51А-1106055-Б
Количество на модель
1
№
21
Название детали
Винт М6х22
Заводской номер
222528-П29
Количество на модель
2
№
22
Название детали
Прокладка крышки
Заводской номер
13-1106058
Количество на модель
1
№
23
Название детали
Сетка фильтра
Заводской номер
51А-1106046
Количество на модель
1
№
24
Название детали
Держатель сетки
Заводской номер
51А-1106047
Количество на модель
1
№
25
Название детали
Фильтр в сборе
Заводской номер
51А-1106045
Количество на модель
1
№
26
Название детали
Головка клапана в сборе
Заводской номер
51А-1106016
Количество на модель
1
№
27
Название детали
Корпус клапана
Заводской номер
51А-1106026
Количество на модель
3
№
28
Название детали
Пружина клапана
Заводской номер
51А-1106027
Количество на модель
3
№
29
Название детали
Пластина клапана
Заводской номер
51А-1106023
Количество на модель
3
№
30
Название детали
Клапан
Заводской номер
13-1106022-Б
Количество на модель
3
№
31
Название детали
Головка
Заводской номер
51А-1106018
Количество на модель
1
№
32
Название детали
Головка насоса в сборе
Заводской номер
51А-1106015-А
Количество на модель
1
№
33
Название детали
Винт Mx
Заводской номер
850381
Количество на модель
8
№
34
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
8
№
35
Название детали
Мембрана в сборе
Заводской номер
51А-1106140
Количество на модель
1
№
36
Название детали
Шайба уплотнительная
Заводской номер
51А-1106149
Количество на модель
1
№
37
Название детали
Тяга диафрагмы
Заводской номер
51А-1106144
Количество на модель
1
№
38
Название детали
Пружина диафрагмы
Заводской номер
51А-1106150
Количество на модель
1
№
39
Название детали
Держатель уплотнителя тяги
Заводской номер
51А-1106153
Количество на модель
1
№
40
Название детали
Уплотнитель
Заводской номер
51А-1106154-01
Количество на модель
1
№
41
Название детали
Шайба рычага
Заводской номер
51А-1106156
Количество на модель
1
№
42
Название детали
Шайба упорная рычага
Заводской номер
51А-1106158
Количество на модель
1
№
43
Название детали
Прокладка
Заводской номер
21-1106170-01
Количество на модель
1
№
44
Название детали
Шайба 8Л ОСТ 37.001.115-75
Заводской номер
252155-П2
Количество на модель
2
№
45
Название детали
Болт М8х32
Заводской номер
290628-П8
Количество на модель
2
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Насос топливный в сборе (Б9В-Б) | 451М-1106010-30 | 1 | 1 | 1 | |||
| 2 | Корпус в сборе | 451М-1106090 | 1 | 1 | 2 | |||
| 3 | Рычаг | 451М-1106108 | 1 | 1 | 3 | |||
| 4 | Пружина рычага привода насоса | 51А-1106118 | 1 | 1 | 4 | |||
| 5 | Втулка рычага | 13-1106124-Б | 1 | 1 | 5 | |||
| 6 | Сетка воздушного фильтра | К37-43 | 1 | 1 | 6 | |||
| 7 | Заглушка | 51А-1106127 | 2 | 2 | 7 | |||
| 8 | Корпус | 24-1106094 | 1 | 1 | 8 | |||
| 9 | Гайка М5-6Н ОСТ 37.001.124-93 | 250464-П29 | 1 | 1 | 9 | |||
| 10 | Шайба | 252133 | 1 | 1 | 10 | |||
| 11 | Шайба диафрагмы верхняя | 51А-1106147 | 1 | 1 | 11 | |||
| 12 | Диафрагма | 51А-1106142 | 3 | 3 | 12 | |||
| 13 | Шайба диафрагмы нижняя | 51А-1106146 | 1 | 1 | 13 | |||
| 14 | Рычаг ручного привода | 51А-1106102-Б | 1 | 1 | 14 | |||
| 15 | Валик ручного привода | 51А-1106098-Б | 1 | 1 | 15 | |||
| 16 | Валик ручного привода в сборе | 51А-1106095 | 1 | 1 | 16 | |||
| 17 | Уплотнитель валика | 51А-1106100 | 1 | 1 | 17 | |||
| 18 | Валик рычага | 51А-1106128 | 1 | 1 | 18 | |||
| 19 | Пружина рычага | 51А-1106175 | 1 | 1 | 19 | |||
| 20 | Штуцер угловой 1/4" | 298348 | 2 | 2 | 20 | |||
| 21 | КРЫШКА ГОЛОВКИ | 51А-1106055-Б | 1 | 1 | 21 | |||
| 22 | Винт М6х22 | 222528-П29 | 2 | 2 | 22 | |||
| 23 | Прокладка крышки | 13-1106058 | 1 | 1 | 23 | |||
| 24 | Сетка фильтра | 51А-1106046 | 1 | 1 | 24 | |||
| 25 | Держатель сетки | 51А-1106047 | 1 | 1 | 25 | |||
| 26 | Фильтр в сборе | 51А-1106045 | 1 | 1 | 26 | |||
| 27 | Головка клапана в сборе | 51А-1106016 | 1 | 1 | 27 | |||
| 28 | Корпус клапана | 51А-1106026 | 3 | 3 | 28 | |||
| 29 | Пружина клапана | 51А-1106027 | 3 | 3 | 29 | |||
| 30 | Пластина клапана | 51А-1106023 | 3 | 3 | 30 | |||
| 31 | Клапан | 13-1106022-Б | 3 | 3 | 31 | |||
| 32 | Головка | 51А-1106018 | 1 | 1 | 32 | |||
| 33 | Головка насоса в сборе | 51А-1106015-А | 1 | 1 | 33 | |||
| 34 | Винт Mx | 850381 | 8 | 8 | 34 | |||
| 35 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 8 | 8 | 35 | |||
| 36 | Мембрана в сборе | 51А-1106140 | 1 | 1 | 36 | |||
| 37 | Шайба уплотнительная | 51А-1106149 | 1 | 1 | 37 | |||
| 38 | Тяга диафрагмы | 51А-1106144 | 1 | 1 | 38 | |||
| 39 | Пружина диафрагмы | 51А-1106150 | 1 | 1 | 39 | |||
| 40 | Держатель уплотнителя тяги | 51А-1106153 | 1 | 1 | 40 | |||
| 41 | Уплотнитель | 51А-1106154-01 | 1 | 1 | 41 | |||
| 42 | Шайба рычага | 51А-1106156 | 1 | 1 | 42 | |||
| 43 | Шайба упорная рычага | 51А-1106158 | 1 | 1 | 43 | |||
| 44 | Прокладка | 21-1106170-01 | 1 | 1 | 44 | |||
| 45 | Шайба 8Л ОСТ 37.001.115-75 | 252155-П2 | 2 | 2 | 45 | |||
| 46 | Болт М8х32 | 290628-П8 | 2 | 2 | 46 |
