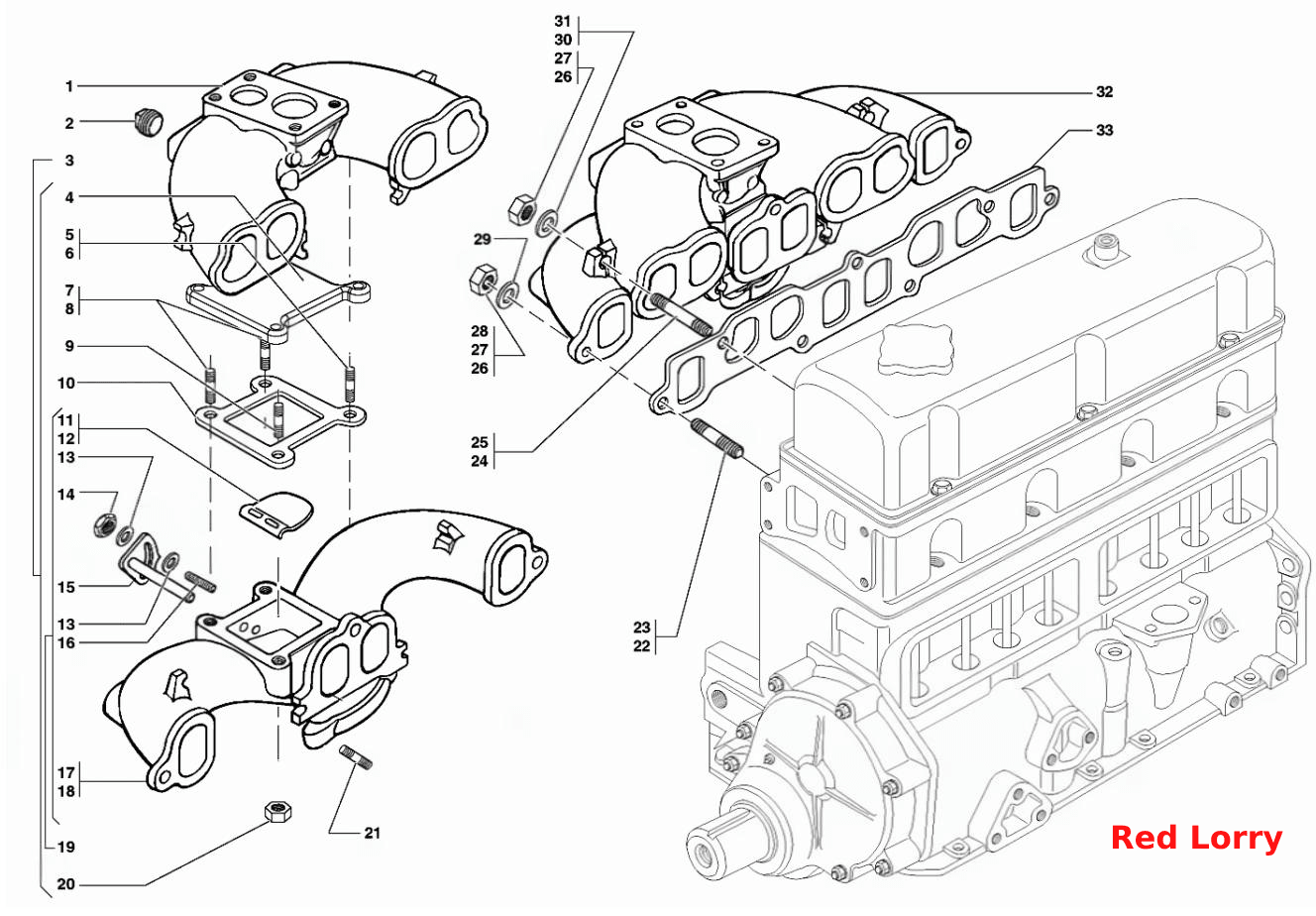

Газопроводы впускной и выпускной
100%
Название детали
Труба впускная
Заводской номер
417.1008015
Количество на модель
1
№
1
Название детали
Пробка К3/8"
Заводской номер
296563
Количество на модель
1
№
2
Название детали
Коллектор выпускной в сборе
Заводской номер
4213.1008024
Количество на модель
№
3
Название детали
Крышка коллектора выпускного
Заводской номер
4216.1008097
Количество на модель
№
4
Название детали
Шпилька М8х1х32
Заводской номер
290750
Количество на модель
1
№
5
Название детали
Шпилька М8х32
Заводской номер
417.1002122
Количество на модель
№
6
Название детали
Шпилька Мхх
Заводской номер
291750
Количество на модель
3
№
7
Название детали
Шпилька Мхх
Заводской номер
4216.1008205
Количество на модель
№
8
Название детали
Шпилька Мхх
Заводской номер
414.1002121
Количество на модель
1
№
9
Название детали
Прокладка между впускной трубой и выпускным коллектором
Заводской номер
24-1008019
Количество на модель
1
№
10
Название детали
Заслонка
Заводской номер
24-1008038
Количество на модель
1
№
11
Название детали
Заслонка подогрева смеси
Заводской номер
417.1008038
Количество на модель
1
№
12
Название детали
Шайба 7 специальная
Заводской номер
451-1008143
Количество на модель
2
№
13
Название детали
Гайка М6х0,75
Заводской номер
250533-П
Количество на модель
1
№
14
Название детали
Ось заслонки с сектором в сборе
Заводской номер
21-1008040-01
Количество на модель
1
№
15
Название детали
Шпилька М6х14
Заводской номер
451М-1008144
Количество на модель
1
№
16
Название детали
Коллектор выпускной
Заводской номер
24-1008025-01
Количество на модель
1
№
17
Название детали
Коллектор выпускной
Заводской номер
4213.1008025
Количество на модель
№
18
Название детали
Коллектор выпускной в сборе
Заводской номер
414.1008024
Количество на модель
1
№
19
Название детали
Гайка М8х1-6Н ОСТ 37.001.124-93
Заводской номер
250511-П29
Количество на модель
4
№
20
Название детали
Шпилька Мх
Заводской номер
353300-П
Количество на модель
2
№
21
Название детали
Шпилька Мх
Заводской номер
420.1008202
Количество на модель
№
22
Название детали
Шпилька М10х1,5-СПх30
Заводской номер
291797
Количество на модель
5
№
23
Название детали
Шпилька Мх
Заводской номер
420.1008201
Количество на модель
№
24
Название детали
Шпилька М10х1х75
Заводской номер
421.1008200
Количество на модель
2
№
25
Название детали
Гайка Mx
Заводской номер
250688-П29
Количество на модель
№
26
Название детали
Гайка Mx
Заводской номер
420.1008203
Количество на модель
№
27
Название детали
Гайка М10 специальная
Заводской номер
292782-П
Количество на модель
7
№
28
Название детали
Шайба 10,5 пружинная
Заводской номер
451М-3701060
Количество на модель
3
№
29
Название детали
Шайба
Заводской номер
420.1008204
Количество на модель
№
30
Название детали
Шайба 10
Заводской номер
293309-П8
Количество на модель
4
№
31
Название детали
Газопровод в сборе
Заводской номер
417.1008010-20
Количество на модель
1
№
32
Название детали
Прокладка газопровода
Заводской номер
24-1008080-Г
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба впускная | 417.1008015 | 1 | 1 | 1 | |||
| 2 | Пробка К3/8" | 296563 | 1 | 1 | 2 | |||
| 3 | Коллектор выпускной в сборе | 4213.1008024 | 3 | |||||
| 4 | Крышка коллектора выпускного | 4216.1008097 | 4 | |||||
| 5 | Шпилька М8х1х32 | 290750 | 1 | 1 | 5 | |||
| 6 | Шпилька М8х32 | 417.1002122 | 6 | |||||
| 7 | Шпилька Мхх | 291750 | 3 | 3 | 7 | |||
| 8 | Шпилька Мхх | 4216.1008205 | 8 | |||||
| 9 | Шпилька Мхх | 414.1002121 | 1 | 1 | 9 | |||
| 10 | Прокладка между впускной трубой и выпускным коллектором | 24-1008019 | 1 | 1 | 10 | |||
| 11 | Заслонка | 24-1008038 | 1 | 1 | 11 | |||
| 12 | Заслонка подогрева смеси | 417.1008038 | 1 | 1 | 12 | |||
| 13 | Шайба 7 специальная | 451-1008143 | 2 | 2 | 13 | |||
| 14 | Гайка М6х0,75 | 250533-П | 1 | 1 | 14 | |||
| 15 | Ось заслонки с сектором в сборе | 21-1008040-01 | 1 | 1 | 15 | |||
| 16 | Шпилька М6х14 | 451М-1008144 | 1 | 1 | 16 | |||
| 17 | Коллектор выпускной | 24-1008025-01 | 1 | 1 | 17 | |||
| 18 | Коллектор выпускной | 4213.1008025 | 18 | |||||
| 19 | Коллектор выпускной в сборе | 414.1008024 | 1 | 1 | 19 | |||
| 20 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 250511-П29 | 4 | 4 | 20 | |||
| 21 | Шпилька Мх | 353300-П | 2 | 2 | 21 | |||
| 22 | Шпилька Мх | 420.1008202 | 22 | |||||
| 23 | Шпилька М10х1,5-СПх30 | 291797 | 5 | 5 | 23 | |||
| 24 | Шпилька Мх | 420.1008201 | 24 | |||||
| 25 | Шпилька М10х1х75 | 421.1008200 | 2 | 2 | 25 | |||
| 26 | Гайка Mx | 250688-П29 | 26 | |||||
| 27 | Гайка Mx | 420.1008203 | 27 | |||||
| 28 | Гайка М10 специальная | 292782-П | 7 | 7 | 28 | |||
| 29 | Шайба 10,5 пружинная | 451М-3701060 | 3 | 3 | 29 | |||
| 30 | Шайба | 420.1008204 | 30 | |||||
| 31 | Шайба 10 | 293309-П8 | 4 | 4 | 31 | |||
| 32 | Газопровод в сборе | 417.1008010-20 | 1 | 1 | 32 | |||
| 33 | Прокладка газопровода | 24-1008080-Г | 1 | 1 | 33 |
