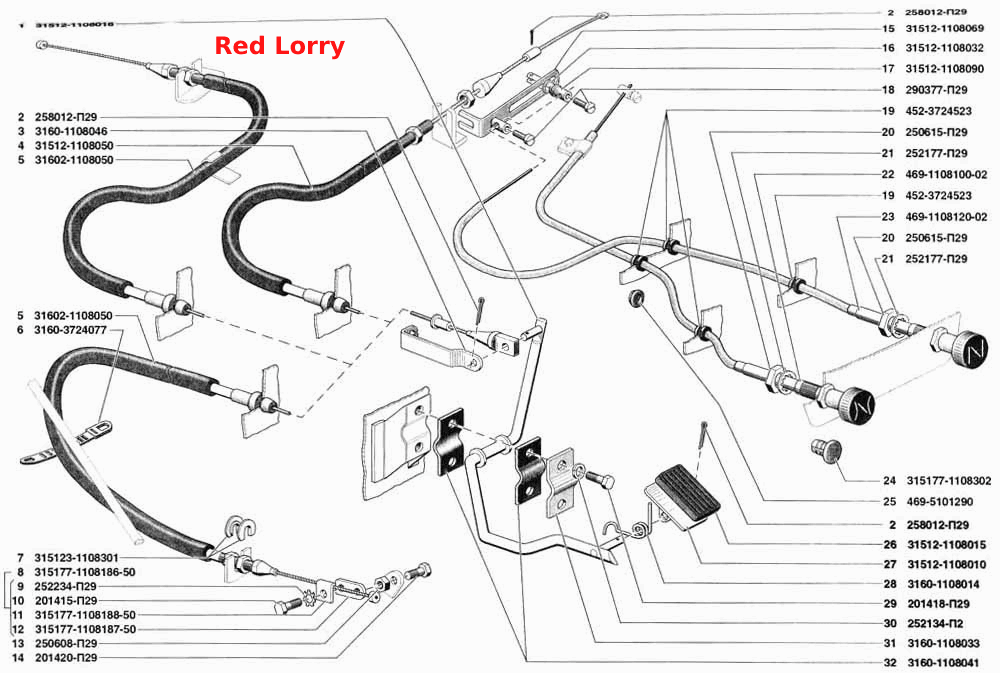

Акселератор (управление подачей топлива)
100%
Название детали
Валик акселератора
Заводской номер
31512-1108016
Количество на модель
1
№
1
Название детали
Шплинт 2х12
Заводской номер
258012-П29
Количество на модель
3
№
2
Название детали
Упор
Заводской номер
3160-1108046
Количество на модель
1
№
3
Название детали
Тяга акселератора
Заводской номер
31512-1108050
Количество на модель
1
№
4
Название детали
Тяга акселератора
Заводской номер
31602-1108050
Количество на модель
№
5
Название детали
Хомут
Заводской номер
3160-3724077
Количество на модель
№
6
Название детали
Втулка
Заводской номер
315123-1108301
Количество на модель
№
7
Название детали
Наконечник крепления тяги в сборе
Заводской номер
315177-1108186-50
Количество на модель
№
8
Название детали
Шайба 2-6 ОСТ 37.001.146-75
Заводской номер
252234-П29
Количество на модель
№
9
Название детали
Болт М6-6gх10
Заводской номер
201415-П29
Количество на модель
№
10
Название детали
Скоба
Заводской номер
315177-1108188-50
Количество на модель
№
11
Название детали
Наконечник крепления тяги
Заводской номер
315177-1108187-50
Количество на модель
№
12
Название детали
Гайка М6-6Н ОСТ 37.001.124-93
Заводской номер
250608-П29
Количество на модель
№
13
Название детали
Болт М6-6gх20 ОСТ 37.001.123-96
Заводской номер
201420-П29
Количество на модель
№
14
Название детали
Кронштейн тяги ручного управления карбюратором
Заводской номер
31512-1108069
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
31512-1108032
Количество на модель
1
№
16
Название детали
Рычаг тяги
Заводской номер
31512-1108090
Количество на модель
1
№
17
Название детали
Болт М5-6gх9
Заводской номер
290377-П29
Количество на модель
2
№
18
Название детали
Втулка
Заводской номер
452-3724523
Количество на модель
4
№
19
Название детали
Гайка М12х1,25
Заводской номер
250615-П29
Количество на модель
2
№
20
Название детали
Шайба 12 пружинная с наружными зубцами
Заводской номер
252177-П29
Количество на модель
2
№
21
Название детали
Тяга ручного управления воздушной заслонкой карбюратора в сборе
Заводской номер
469-1108100-02
Количество на модель
1
№
22
Название детали
Тяга ручного управления дроссельной заслонкой карбюратора в сборе
Заводской номер
469-1108120-02
Количество на модель
1
№
23
Название детали
Заглушка
Заводской номер
315177-1108302
Количество на модель
№
24
Название детали
Заглушка отверстий пола
Заводской номер
469-5101290
Количество на модель
№
25
Название детали
Накладка педали привода дроссельной заслонки
Заводской номер
31512-1108015
Количество на модель
1
№
26
Название детали
Педаль привода дроссельной заслонки в сборе
Заводской номер
31512-1108010
Количество на модель
1
№
27
Название детали
Пружина возвратная педали
Заводской номер
3160-1108014
Количество на модель
1
№
28
Название детали
Болт М6-6gх16 ОСТ 37.001.123-96
Заводской номер
201418-П29
Количество на модель
2
№
29
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
2
№
30
Название детали
Скоба крепления валика
Заводской номер
3160-1108033
Количество на модель
1
№
31
Название детали
Прокладка валика привода дроссельной заслонки
Заводской номер
3160-1108041
Количество на модель
2
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Валик акселератора | 31512-1108016 | 1 | 1 | 1 | |||
| 2 | Шплинт 2х12 | 258012-П29 | 3 | 3 | 2 | |||
| 3 | Упор | 3160-1108046 | 1 | 1 | 3 | |||
| 4 | Тяга акселератора | 31512-1108050 | 1 | 1 | 4 | |||
| 5 | Тяга акселератора | 31602-1108050 | 5 | |||||
| 6 | Хомут | 3160-3724077 | 6 | |||||
| 7 | Втулка | 315123-1108301 | 7 | |||||
| 8 | Наконечник крепления тяги в сборе | 315177-1108186-50 | 8 | |||||
| 9 | Шайба 2-6 ОСТ 37.001.146-75 | 252234-П29 | 9 | |||||
| 10 | Болт М6-6gх10 | 201415-П29 | 10 | |||||
| 11 | Скоба | 315177-1108188-50 | 11 | |||||
| 12 | Наконечник крепления тяги | 315177-1108187-50 | 12 | |||||
| 13 | Гайка М6-6Н ОСТ 37.001.124-93 | 250608-П29 | 13 | |||||
| 14 | Болт М6-6gх20 ОСТ 37.001.123-96 | 201420-П29 | 14 | |||||
| 15 | Кронштейн тяги ручного управления карбюратором | 31512-1108069 | 1 | 1 | 15 | |||
| 16 | Шайба | 31512-1108032 | 1 | 1 | 16 | |||
| 17 | Рычаг тяги | 31512-1108090 | 1 | 1 | 17 | |||
| 18 | Болт М5-6gх9 | 290377-П29 | 2 | 2 | 18 | |||
| 19 | Втулка | 452-3724523 | 4 | 4 | 19 | |||
| 20 | Гайка М12х1,25 | 250615-П29 | 2 | 2 | 20 | |||
| 21 | Шайба 12 пружинная с наружными зубцами | 252177-П29 | 2 | 2 | 21 | |||
| 22 | Тяга ручного управления воздушной заслонкой карбюратора в сборе | 469-1108100-02 | 1 | 1 | 22 | |||
| 23 | Тяга ручного управления дроссельной заслонкой карбюратора в сборе | 469-1108120-02 | 1 | 1 | 23 | |||
| 24 | Заглушка | 315177-1108302 | 24 | |||||
| 25 | Заглушка отверстий пола | 469-5101290 | 25 | |||||
| 26 | Накладка педали привода дроссельной заслонки | 31512-1108015 | 1 | 1 | 26 | |||
| 27 | Педаль привода дроссельной заслонки в сборе | 31512-1108010 | 1 | 1 | 27 | |||
| 28 | Пружина возвратная педали | 3160-1108014 | 1 | 1 | 28 | |||
| 29 | Болт М6-6gх16 ОСТ 37.001.123-96 | 201418-П29 | 2 | 2 | 29 | |||
| 30 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 2 | 2 | 30 | |||
| 31 | Скоба крепления валика | 3160-1108033 | 1 | 1 | 31 | |||
| 32 | Прокладка валика привода дроссельной заслонки | 3160-1108041 | 2 | 2 | 32 |
