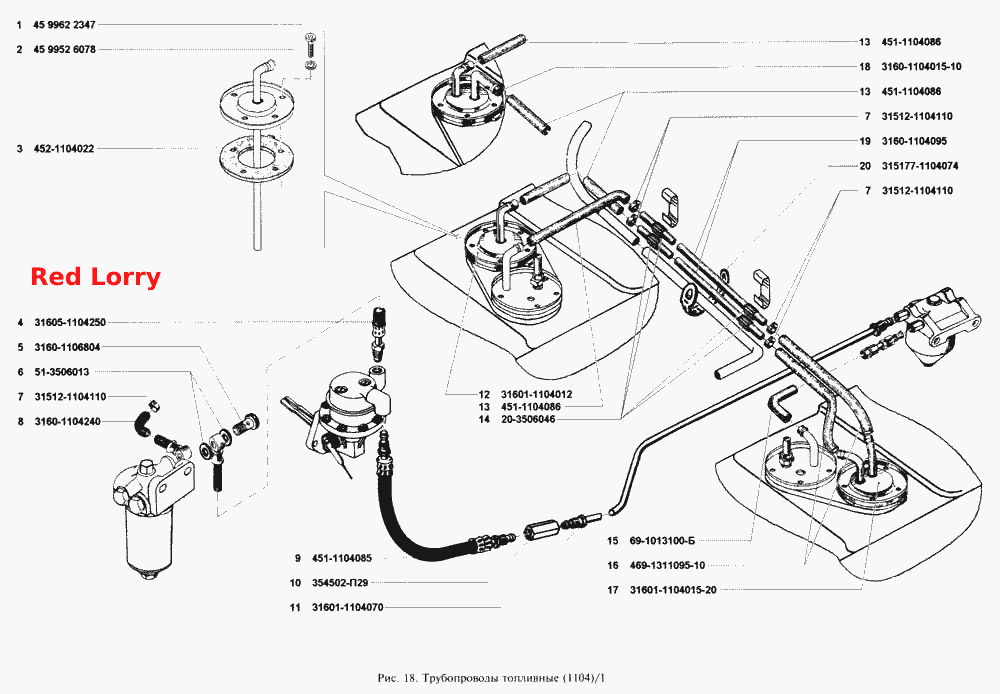

Трубопроводы топливные и насос топливный низкого давления электрический
100%
Название детали
Шланг от соединительной муфты к фильтру тонкой очистки топлива и от фильтра тонкой очистки топлива к топливопроводу
Заводской номер
Шланг от соединительной муфты к фильтру
Количество на модель
2
№
Название детали
Винт М5х12
Заводской номер
1/32740/01
Количество на модель
10
№
1
Название детали
Шайба 5
Заводской номер
45 9952 6078
Количество на модель
10
№
2
Название детали
Прокладка
Заводской номер
452-1104022
Количество на модель
4
№
3
Название детали
Шланг от бензонасоса к фильтру тонкой очистки топлива
Заводской номер
31605-1104250
Количество на модель
№
4
Название детали
Болт специальный
Заводской номер
3160-1106804
Количество на модель
2
№
5
Название детали
Прокладка
Заводской номер
51-3506013
Количество на модель
4
№
6
Название детали
Хомут
Заводской номер
31512-1104110
Количество на модель
15
№
7
Название детали
Шланг в сборе от фильтра тонкой очистки топлива к карбюратору
Заводской номер
3160-1104240
Количество на модель
№
8
Название детали
Шланг от отстойника к топливному насосу
Заводской номер
451-1104085
Количество на модель
№
9
Название детали
Муфта соединительная топливопровода
Заводской номер
354502-П29
Количество на модель
1
№
10
Название детали
Трубка от фильтра грубой очистки топлива к соединительной муфте
Заводской номер
31601-1104070
Количество на модель
№
11
Название детали
Трубка приемная топливного бака с клапанами в сборе
Заводской номер
31601-1104012
Количество на модель
№
12
Название детали
Шланг от датчика к трубке трубопровода
Заводской номер
451-1104086
Количество на модель
1
№
13
Название детали
Втулка защитная
Заводской номер
20-3506046
Количество на модель
4
№
14
Название детали
Шланг подводящий
Заводской номер
69-1013100-Б
Количество на модель
1
№
15
Название детали
Шланг от трубки приемной к трубке трубопровода
Заводской номер
469-1311095-10
Количество на модель
2
№
16
Название детали
Трубка приемная с фильтром в сборе
Заводской номер
31601-1104015-20
Количество на модель
1
№
17
Название детали
Трубка приемная с фильтром в сборе
Заводской номер
3160-1104015-10
Количество на модель
№
18
Название детали
Трубка трубопровода
Заводской номер
3160-1104095
Количество на модель
2
№
19
Название детали
Хомут
Заводской номер
315177-1104074
Количество на модель
11
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шланг от соединительной муфты к фильтру тонкой очистки топлива и от фильтра тонкой очистки топлива к топливопроводу | Шланг от соединительной муфты к фильтру | 2 | 2 | |||||
| 1 | Винт М5х12 | 1/32740/01 | 10 | 10 | 1 | |||
| 2 | Шайба 5 | 45 9952 6078 | 10 | 10 | 2 | |||
| 3 | Прокладка | 452-1104022 | 4 | 4 | 3 | |||
| 4 | Шланг от бензонасоса к фильтру тонкой очистки топлива | 31605-1104250 | 4 | |||||
| 5 | Болт специальный | 3160-1106804 | 2 | 2 | 5 | |||
| 6 | Прокладка | 51-3506013 | 4 | 4 | 6 | |||
| 7 | Хомут | 31512-1104110 | 15 | 15 | 7 | |||
| 8 | Шланг в сборе от фильтра тонкой очистки топлива к карбюратору | 3160-1104240 | 8 | |||||
| 9 | Шланг от отстойника к топливному насосу | 451-1104085 | 9 | |||||
| 10 | Муфта соединительная топливопровода | 354502-П29 | 1 | 1 | 10 | |||
| 11 | Трубка от фильтра грубой очистки топлива к соединительной муфте | 31601-1104070 | 11 | |||||
| 12 | Трубка приемная топливного бака с клапанами в сборе | 31601-1104012 | 12 | |||||
| 13 | Шланг от датчика к трубке трубопровода | 451-1104086 | 1 | 1 | 13 | |||
| 14 | Втулка защитная | 20-3506046 | 4 | 4 | 14 | |||
| 15 | Шланг подводящий | 69-1013100-Б | 1 | 1 | 15 | |||
| 16 | Шланг от трубки приемной к трубке трубопровода | 469-1311095-10 | 2 | 2 | 16 | |||
| 17 | Трубка приемная с фильтром в сборе | 31601-1104015-20 | 1 | 1 | 17 | |||
| 18 | Трубка приемная с фильтром в сборе | 3160-1104015-10 | 18 | |||||
| 19 | Трубка трубопровода | 3160-1104095 | 2 | 2 | 19 | |||
| 20 | Хомут | 315177-1104074 | 11 | 11 | 20 |
