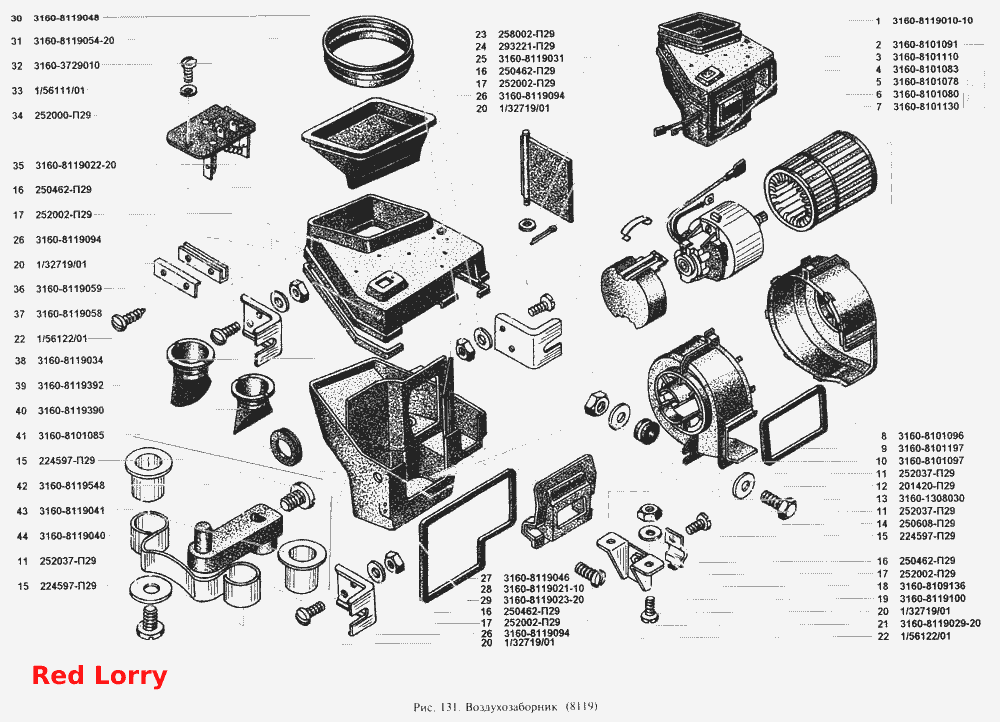

Воздухозаборник
100%
Название детали
Воздухозаборник отопителя в сборе
Заводской номер
3160-8119010-10
Количество на модель
1
№
1
Название детали
Вентилятор отопителя в сборе
Заводской номер
3160-8101091
Количество на модель
1
№
2
Название детали
Скоба крепления кожухов отопителя
Заводской номер
3160-8101110
Количество на модель
7
№
3
Название детали
Кожух защитный электродвигателя отопителя
Заводской номер
3160-8101083
Количество на модель
1
№
4
Название детали
Электродвигатель отопителя с вентилятором в сборе
Заводской номер
3160-8101078
Количество на модель
1
№
5
Название детали
Электродвигатель 45.3730 отопителя
Заводской номер
3160-8101080
Количество на модель
1
№
6
Название детали
Вентилятор отопителя
Заводской номер
3160-8101130
Количество на модель
1
№
7
Название детали
Кожух вентилятора отопителя (правая часть)
Заводской номер
3160-8101096
Количество на модель
1
№
8
Название детали
Уплотнитель вентилятора отопителя
Заводской номер
3160-8101197
Количество на модель
1
№
9
Название детали
Кожух вентилятора отопителя (левая часть)
Заводской номер
3160-8101097
Количество на модель
1
№
10
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252037-П29
Количество на модель
5
№
11
Название детали
Болт М6-6gх20 ОСТ 37.001.123-96
Заводской номер
201420-П29
Количество на модель
2
№
12
Название детали
Втулка упругая крепления электровентилятора
Заводской номер
3160-1308030
Количество на модель
2
№
13
Название детали
Гайка М6-6Н ОСТ 37.001.124-93
Заводской номер
250608-П29
Количество на модель
2
№
14
Название детали
Винт М- х ОСТ-
Заводской номер
224597-П29
Количество на модель
2
№
15
Название детали
Гайка М4-6Н
Заводской номер
250462-П29
Количество на модель
8
№
16
Название детали
Шайба 4 ОСТ 37.001.144-96
Заводской номер
252002-П29
Количество на модель
8
№
17
Название детали
Скоба
Заводской номер
3160-8109136
Количество на модель
2
№
18
Название детали
Стойка крепления троса управления заслонкой рециркуляции в сборе
Заводской номер
3160-8119100
Количество на модель
1
№
19
Название детали
Винт ТС с крестообразным шлицем 10530 М4-6gх10
Заводской номер
1/32719/01
Количество на модель
8
№
20
Название детали
Рамка кожухов воздухозаборника
Заводской номер
3160-8119029-20
Количество на модель
1
№
21
Название детали
Винт самонарезающий 3,6х12,7
Заводской номер
1/56122/01
Количество на модель
39
№
22
Название детали
Шплинт 1,5х16
Заводской номер
258002-П29
Количество на модель
1
№
23
Название детали
Шайба 6
Заводской номер
293221-П29
Количество на модель
1
№
24
Название детали
Заслонка рециркуляции с уплотнителем в сборе
Заводской номер
3160-8119031
Количество на модель
1
№
25
Название детали
Кронштейн крепления воздухозаборника
Заводской номер
3160-8119094
Количество на модель
2
№
26
Название детали
Уплотнитель окна рециркуляции
Заводской номер
3160-8119046
Количество на модель
1
№
27
Название детали
Корпус воздухозаборника нижний в сборе
Заводской номер
3160-8119021
Количество на модель
1
№
28
Название детали
Корпус воздухозаборника нижний
Заводской номер
3160-8119023-20
Количество на модель
1
№
29
Название детали
Уплотнитель коробки воздухопритока
Заводской номер
3160-8119048
Количество на модель
1
№
30
Название детали
Щиток водоотражательный воздухозаборника
Заводской номер
3160-8119054-20
Количество на модель
1
№
31
Название детали
Резистор добавочный
Заводской номер
3160-3729010
Количество на модель
1
№
32
Название детали
Винт М3х8
Заводской номер
1/56111/01
Количество на модель
1
№
33
Название детали
Шайба 3
Заводской номер
252000-П29
Количество на модель
1
№
34
Название детали
Корпус воздухозаборника верхний
Заводской номер
3160-8П9022-20
Количество на модель
1
№
35
Название детали
Скоба крепления внутренняя
Заводской номер
3160-8119059
Количество на модель
13
№
36
Название детали
Скоба крепления наружная
Заводской номер
3160-8119058
Количество на модель
13
№
37
Название детали
Лента уплотнительная
Заводской номер
3160-8119034
Количество на модель
1
№
38
Название детали
Клапан для слива воды центральный
Заводской номер
3160-8119392
Количество на модель
1
№
39
Название детали
Клапан для слива воды
Заводской номер
3160-8119390
Количество на модель
1
№
40
Название детали
Уплотнитель
Заводской номер
3160-8101085
Количество на модель
1
№
41
Название детали
Рычаг с втулкой в сборе
Заводской номер
3160-8119548
Количество на модель
1
№
42
Название детали
Втулка
Заводской номер
3160-8119041
Количество на модель
2
№
43
Название детали
Пружина рычага заслонки рециркуляции
Заводской номер
3160-8119040
Количество на модель
1
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздухозаборник отопителя в сборе | 3160-8119010-10 | 1 | 1 | 1 | |||
| 2 | Вентилятор отопителя в сборе | 3160-8101091 | 1 | 1 | 2 | |||
| 3 | Скоба крепления кожухов отопителя | 3160-8101110 | 7 | 7 | 3 | |||
| 4 | Кожух защитный электродвигателя отопителя | 3160-8101083 | 1 | 1 | 4 | |||
| 5 | Электродвигатель отопителя с вентилятором в сборе | 3160-8101078 | 1 | 1 | 5 | |||
| 6 | Электродвигатель 45.3730 отопителя | 3160-8101080 | 1 | 1 | 6 | |||
| 7 | Вентилятор отопителя | 3160-8101130 | 1 | 1 | 7 | |||
| 8 | Кожух вентилятора отопителя (правая часть) | 3160-8101096 | 1 | 1 | 8 | |||
| 9 | Уплотнитель вентилятора отопителя | 3160-8101197 | 1 | 1 | 9 | |||
| 10 | Кожух вентилятора отопителя (левая часть) | 3160-8101097 | 1 | 1 | 10 | |||
| 11 | Шайба 6 ОСТ 37.001.144-96 | 252037-П29 | 5 | 5 | 11 | |||
| 12 | Болт М6-6gх20 ОСТ 37.001.123-96 | 201420-П29 | 2 | 2 | 12 | |||
| 13 | Втулка упругая крепления электровентилятора | 3160-1308030 | 2 | 2 | 13 | |||
| 14 | Гайка М6-6Н ОСТ 37.001.124-93 | 250608-П29 | 2 | 2 | 14 | |||
| 15 | Винт М- х ОСТ- | 224597-П29 | 2 | 2 | 15 | |||
| 16 | Гайка М4-6Н | 250462-П29 | 8 | 8 | 16 | |||
| 17 | Шайба 4 ОСТ 37.001.144-96 | 252002-П29 | 8 | 8 | 17 | |||
| 18 | Скоба | 3160-8109136 | 2 | 2 | 18 | |||
| 19 | Стойка крепления троса управления заслонкой рециркуляции в сборе | 3160-8119100 | 1 | 1 | 19 | |||
| 20 | Винт ТС с крестообразным шлицем 10530 М4-6gх10 | 1/32719/01 | 8 | 8 | 20 | |||
| 21 | Рамка кожухов воздухозаборника | 3160-8119029-20 | 1 | 1 | 21 | |||
| 22 | Винт самонарезающий 3,6х12,7 | 1/56122/01 | 39 | 39 | 22 | |||
| 23 | Шплинт 1,5х16 | 258002-П29 | 1 | 1 | 23 | |||
| 24 | Шайба 6 | 293221-П29 | 1 | 1 | 24 | |||
| 25 | Заслонка рециркуляции с уплотнителем в сборе | 3160-8119031 | 1 | 1 | 25 | |||
| 26 | Кронштейн крепления воздухозаборника | 3160-8119094 | 2 | 2 | 26 | |||
| 27 | Уплотнитель окна рециркуляции | 3160-8119046 | 1 | 1 | 27 | |||
| 28 | Корпус воздухозаборника нижний в сборе | 3160-8119021 | 1 | 1 | 28 | |||
| 29 | Корпус воздухозаборника нижний | 3160-8119023-20 | 1 | 1 | 29 | |||
| 30 | Уплотнитель коробки воздухопритока | 3160-8119048 | 1 | 1 | 30 | |||
| 31 | Щиток водоотражательный воздухозаборника | 3160-8119054-20 | 1 | 1 | 31 | |||
| 32 | Резистор добавочный | 3160-3729010 | 1 | 1 | 32 | |||
| 33 | Винт М3х8 | 1/56111/01 | 1 | 1 | 33 | |||
| 34 | Шайба 3 | 252000-П29 | 1 | 1 | 34 | |||
| 35 | Корпус воздухозаборника верхний | 3160-8П9022-20 | 1 | 1 | 35 | |||
| 36 | Скоба крепления внутренняя | 3160-8119059 | 13 | 13 | 36 | |||
| 37 | Скоба крепления наружная | 3160-8119058 | 13 | 13 | 37 | |||
| 38 | Лента уплотнительная | 3160-8119034 | 1 | 1 | 38 | |||
| 39 | Клапан для слива воды центральный | 3160-8119392 | 1 | 1 | 39 | |||
| 40 | Клапан для слива воды | 3160-8119390 | 1 | 1 | 40 | |||
| 41 | Уплотнитель | 3160-8101085 | 1 | 1 | 41 | |||
| 42 | Рычаг с втулкой в сборе | 3160-8119548 | 1 | 1 | 42 | |||
| 43 | Втулка | 3160-8119041 | 2 | 2 | 43 | |||
| 44 | Пружина рычага заслонки рециркуляции | 3160-8119040 | 1 | 1 | 44 |
