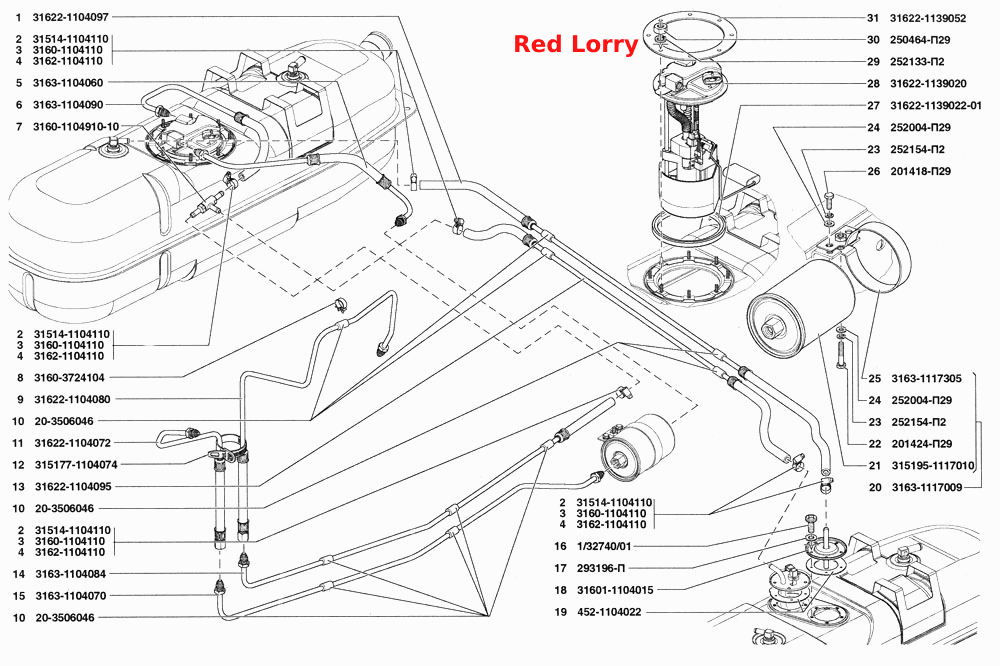

Трубопроводы топливные
100%
Название детали
Трубка от левого бака
Заводской номер
31622-1104097
Количество на модель
1
№
1
Название детали
Хомут червячный в сборе
Заводской номер
31514-1104110
Количество на модель
6
№
2
Название детали
Хомут червячный
Заводской номер
3160-1104110
Количество на модель
6
№
3
Название детали
Хомут червячный
Заводской номер
3162-1104110
Количество на модель
6
№
4
Название детали
Трубка от электробензонасоса к фильтру тонкой очистки топлива
Заводской номер
3163-1104060
Количество на модель
1
№
5
Название детали
Трубка от струйного насоса к электробензонасосу
Заводской номер
3163-1104090
Количество на модель
1
№
6
Название детали
Струйный насос
Заводской номер
3160-1104910-10
Количество на модель
1
№
7
Название детали
Скоба крепления жгута проводов
Заводской номер
3160-3724104
Количество на модель
1
№
8
Название детали
Трубка слива топлива от регулятора давления
Заводской номер
31622-1104080
Количество на модель
1
№
9
Название детали
Втулка защитная
Заводской номер
20-3506046
Количество на модель
10
№
10
Название детали
Трубка подачи топлива к топливопроводу на двигателе
Заводской номер
31622-1104072
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
315177-1104074
Количество на модель
1
№
12
Название детали
Трубка от левого бака
Заводской номер
31622-1104095
Количество на модель
1
№
13
Название детали
Трубка слива топлива к струйному насосу
Заводской номер
3163-1104084
Количество на модель
1
№
14
Название детали
Трубка подачи топлива от фильтра тонкой очистки топлива
Заводской номер
3163-1104070
Количество на модель
1
№
15
Название детали
Винт М5х12
Заводской номер
1/32740/01
Количество на модель
10
№
16
Название детали
Шайба 10
Заводской номер
293196-П
Количество на модель
10
№
17
Название детали
Трубка приемная топливного бака с фланцем в сборе
Заводской номер
31601-1104015
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
452-1104022
Количество на модель
1
№
19
Название детали
Фильтр тонкой очистки топлива с хомутом
Заводской номер
3163-1117009
Количество на модель
1
№
20
Название детали
Фильтр тонкой очистки топлива
Заводской номер
315195-1117010
Количество на модель
1
№
21
Название детали
Болт М6х13 крепления кронштейна
Заводской номер
201424-П29
Количество на модель
1
№
22
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
1
№
23
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
1
№
24
Название детали
Хомут крепления фильтра тонкой очистки топлива
Заводской номер
3163-1117305
Количество на модель
1
№
25
Название детали
Болт М6-6gх16 ОСТ 37.001.123-96
Заводской номер
201418-П29
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
31622-1139022-01
Количество на модель
1
№
27
Название детали
Электробензонасос с датчиком указателя уровня топлива
Заводской номер
31622-1139020
Количество на модель
1
№
28
Название детали
Шайба диам 5
Заводской номер
252133-П2
Количество на модель
8
№
29
Название детали
Гайка М5-6Н ОСТ 37.001.124-93
Заводской номер
250464-П29
Количество на модель
8
№
30
Название детали
Фланец
Заводской номер
31622-1139052
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка от левого бака | 31622-1104097 | 1 | 1 | 1 | |||
| 2 | Хомут червячный в сборе | 31514-1104110 | 6 | 6 | 2 | |||
| 3 | Хомут червячный | 3160-1104110 | 6 | 6 | 3 | |||
| 4 | Хомут червячный | 3162-1104110 | 6 | 6 | 4 | |||
| 5 | Трубка от электробензонасоса к фильтру тонкой очистки топлива | 3163-1104060 | 1 | 1 | 5 | |||
| 6 | Трубка от струйного насоса к электробензонасосу | 3163-1104090 | 1 | 1 | 6 | |||
| 7 | Струйный насос | 3160-1104910-10 | 1 | 1 | 7 | |||
| 8 | Скоба крепления жгута проводов | 3160-3724104 | 1 | 1 | 8 | |||
| 9 | Трубка слива топлива от регулятора давления | 31622-1104080 | 1 | 1 | 9 | |||
| 10 | Втулка защитная | 20-3506046 | 10 | 10 | 10 | |||
| 11 | Трубка подачи топлива к топливопроводу на двигателе | 31622-1104072 | 1 | 1 | 11 | |||
| 12 | Хомут | 315177-1104074 | 1 | 1 | 12 | |||
| 13 | Трубка от левого бака | 31622-1104095 | 1 | 1 | 13 | |||
| 14 | Трубка слива топлива к струйному насосу | 3163-1104084 | 1 | 1 | 14 | |||
| 15 | Трубка подачи топлива от фильтра тонкой очистки топлива | 3163-1104070 | 1 | 1 | 15 | |||
| 16 | Винт М5х12 | 1/32740/01 | 10 | 10 | 16 | |||
| 17 | Шайба 10 | 293196-П | 10 | 10 | 17 | |||
| 18 | Трубка приемная топливного бака с фланцем в сборе | 31601-1104015 | 1 | 1 | 18 | |||
| 19 | Прокладка | 452-1104022 | 1 | 1 | 19 | |||
| 20 | Фильтр тонкой очистки топлива с хомутом | 3163-1117009 | 1 | 1 | 20 | |||
| 21 | Фильтр тонкой очистки топлива | 315195-1117010 | 1 | 1 | 21 | |||
| 22 | Болт М6х13 крепления кронштейна | 201424-П29 | 1 | 1 | 22 | |||
| 23 | Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 1 | 1 | 23 | |||
| 24 | Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 1 | 1 | 24 | |||
| 25 | Хомут крепления фильтра тонкой очистки топлива | 3163-1117305 | 1 | 1 | 25 | |||
| 26 | Болт М6-6gх16 ОСТ 37.001.123-96 | 201418-П29 | 1 | 1 | 26 | |||
| 27 | Кольцо | 31622-1139022-01 | 1 | 1 | 27 | |||
| 28 | Электробензонасос с датчиком указателя уровня топлива | 31622-1139020 | 1 | 1 | 28 | |||
| 29 | Шайба диам 5 | 252133-П2 | 8 | 8 | 29 | |||
| 30 | Гайка М5-6Н ОСТ 37.001.124-93 | 250464-П29 | 8 | 8 | 30 | |||
| 31 | Фланец | 31622-1139052 | 1 | 1 | 31 |
