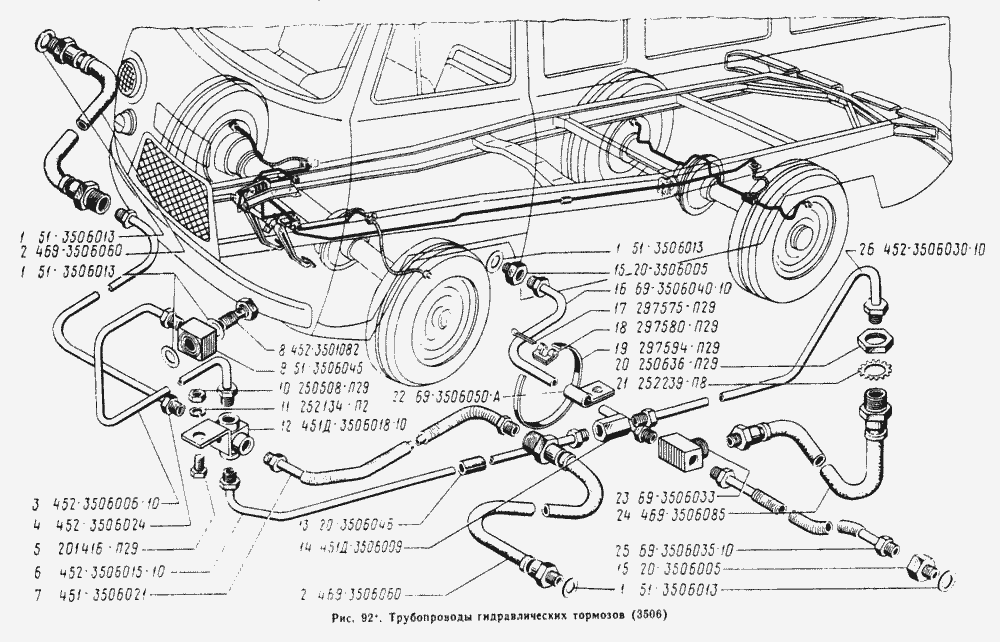

Трубопроводы гидравлических тормозов
100%
Название детали
Прокладка
Заводской номер
51-3506013
Количество на модель
4
№
1
Название детали
Шланг гибкий передних гидравлических тормозов
Заводской номер
469-3506060
Количество на модель
2
№
2
Название детали
Трубка от центрального соединителя к правому переднему гибкому шлангу в сборе
Заводской номер
3741-3506024
Количество на модель
1
№
3
Название детали
Болт М6-6gх25 ОСТ 37.001.123-96
Заводской номер
201422-П29
Количество на модель
1
№
4
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
1
№
5
Название детали
Трубка от центрального соединителя к левому переднему гибкому шлангу
Заводской номер
3741-3506021
Количество на модель
1
№
6
Название детали
Трубка от сигнального устройства к центральному соединителю
Заводской номер
3741-3506400-10
Количество на модель
2
№
7
Название детали
Соединитель центральный трубопроводов гидравлических тормозов
Заводской номер
469-3506398
Количество на модель
1
№
8
Название детали
Трубка от центрального соединителя к соединительной муфте
Заводской номер
3741-3506015
Количество на модель
1
№
9
Название детали
Втулка защитная
Заводской номер
20-3506046
Количество на модель
11
№
10
Название детали
Хомутик крепления трубки гидравлических тормозов к заднему мосту
Заводской номер
69-3506050-А
Количество на модель
1
№
11
Название детали
Гайка М16х1,5-6Н
Заводской номер
250636-П29
Количество на модель
4
№
12
Название детали
Шайба 16 пружинная
Заводской номер
252239-П8
Количество на модель
4
№
13
Название детали
Штуцер
Заводской номер
20-3506005
Количество на модель
2
№
14
Название детали
Трубка от тройника к правому гидравлическому тормозу в сборе
Заводской номер
69-3506040-10
Количество на модель
1
№
15
Название детали
Пряжка
Заводской номер
297580-П29
Количество на модель
1
№
16
Название детали
Шплинт 6х22
Заводской номер
297575-П29
Количество на модель
1
№
17
Название детали
Лента 10х580
Заводской номер
297594-П29
Количество на модель
1
№
18
Название детали
Тройник трубопроводов к задним гидравлическим тормозам
Заводской номер
69-3506033
Количество на модель
1
№
19
Название детали
Шланг гибкий задних гидравлических тормозов
Заводской номер
469-3506085
Количество на модель
1
№
20
Название детали
Трубка от тройника к левому заднему гидравлическому тормозу в сборе
Заводской номер
69-3506035-10
Количество на модель
1
№
21
Название детали
Муфта соединительная трубопроводов гидравлических тормозов
Заводской номер
451Д-3506009
Количество на модель
1
№
22
Название детали
Трубка от соединительной муфты к заднему гибкому шлангу
Заводской номер
452-3506030-10
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 51-3506013 | 4 | 4 | 1 | |||
| 2 | Шланг гибкий передних гидравлических тормозов | 469-3506060 | 2 | 2 | 2 | |||
| 3 | Трубка от центрального соединителя к правому переднему гибкому шлангу в сборе | 3741-3506024 | 1 | 1 | 3 | |||
| 4 | Болт М6-6gх25 ОСТ 37.001.123-96 | 201422-П29 | 1 | 1 | 4 | |||
| 5 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 1 | 1 | 5 | |||
| 6 | Трубка от центрального соединителя к левому переднему гибкому шлангу | 3741-3506021 | 1 | 1 | 6 | |||
| 7 | Трубка от сигнального устройства к центральному соединителю | 3741-3506400-10 | 2 | 2 | 7 | |||
| 8 | Соединитель центральный трубопроводов гидравлических тормозов | 469-3506398 | 1 | 1 | 8 | |||
| 9 | Трубка от центрального соединителя к соединительной муфте | 3741-3506015 | 1 | 1 | 9 | |||
| 10 | Втулка защитная | 20-3506046 | 11 | 11 | 10 | |||
| 11 | Хомутик крепления трубки гидравлических тормозов к заднему мосту | 69-3506050-А | 1 | 1 | 11 | |||
| 12 | Гайка М16х1,5-6Н | 250636-П29 | 4 | 4 | 12 | |||
| 13 | Шайба 16 пружинная | 252239-П8 | 4 | 4 | 13 | |||
| 14 | Штуцер | 20-3506005 | 2 | 2 | 14 | |||
| 15 | Трубка от тройника к правому гидравлическому тормозу в сборе | 69-3506040-10 | 1 | 1 | 15 | |||
| 16 | Пряжка | 297580-П29 | 1 | 1 | 16 | |||
| 17 | Шплинт 6х22 | 297575-П29 | 1 | 1 | 17 | |||
| 18 | Лента 10х580 | 297594-П29 | 1 | 1 | 18 | |||
| 19 | Тройник трубопроводов к задним гидравлическим тормозам | 69-3506033 | 1 | 1 | 19 | |||
| 20 | Шланг гибкий задних гидравлических тормозов | 469-3506085 | 1 | 1 | 20 | |||
| 21 | Трубка от тройника к левому заднему гидравлическому тормозу в сборе | 69-3506035-10 | 1 | 1 | 21 | |||
| 22 | Муфта соединительная трубопроводов гидравлических тормозов | 451Д-3506009 | 1 | 1 | 22 | |||
| 23 | Трубка от соединительной муфты к заднему гибкому шлангу | 452-3506030-10 | 1 | 1 | 23 |
