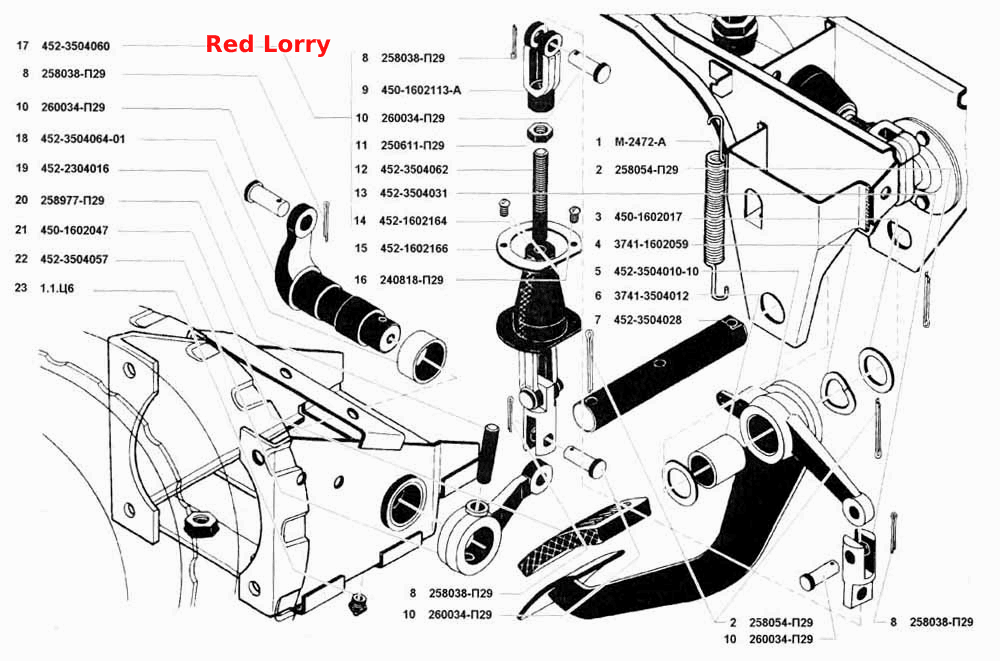

Педаль и привод механизма управления тормозами
100%
Название детали
Пружина оттяжная рычага привода выключения сцепления
Заводской номер
М-2472-А
Количество на модель
1
№
1
Название детали
Шплинт 4х32 ОСТ 37.001.171-93
Заводской номер
258054-П29
Количество на модель
3
№
2
Название детали
Шайба упорная
Заводской номер
450-1602017
Количество на модель
2
№
3
Название детали
Шайба нажимная
Заводской номер
3741-1602059
Количество на модель
1
№
4
Название детали
Педаль тормоза
Заводской номер
452-3504010-10
Количество на модель
1
№
5
Название детали
Втулка педали привода выключения сцепления
Заводской номер
3741-3504012
Количество на модель
1
№
6
Название детали
Ось педали
Заводской номер
452-3504028
Количество на модель
1
№
7
Название детали
Шплинт 3,2х16
Заводской номер
258038-П29
Количество на модель
4
№
8
Название детали
Вилка регулировочная тяги привода
Заводской номер
450-1602113-А
Количество на модель
2
№
9
Название детали
Палец 8х25
Заводской номер
260034-П29
Количество на модель
4
№
10
Название детали
Гайка М8х1-6Н ОСТ 37.001.124-93
Заводской номер
250611-П29
Количество на модель
2
№
11
Название детали
Тяга привоза тормозов
Заводской номер
452-3504062
Количество на модель
1
№
12
Название детали
Муфта тяги
Заводской номер
452-3504031
Количество на модель
2
№
13
Название детали
Уплотнитель тяги
Заводской номер
452-1602164
Количество на модель
1
№
14
Название детали
Кольцо уплотнителя
Заводской номер
452-1602166
Количество на модель
1
№
15
Название детали
Винт 4х12 ОСТ 37.001.188-81
Заводской номер
240818-П29
Количество на модель
2
№
16
Название детали
Тяга
Заводской номер
452-3504060
Количество на модель
1
№
17
Название детали
Вал рычага
Заводской номер
452-3504064-01
Количество на модель
1
№
18
Название детали
Втулка шкворня
Заводской номер
452-2304016
Количество на модель
2
№
19
Название детали
Штифт 8х36
Заводской номер
258977-П29
Количество на модель
1
№
20
Название детали
Накладка педали
Заводской номер
450-1602047
Количество на модель
1
№
21
Название детали
Рычаг
Заводской номер
452-3504057
Количество на модель
1
№
22
Название детали
Масленка
Заводской номер
1.1.Ц6
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пружина оттяжная рычага привода выключения сцепления | М-2472-А | 1 | 1 | 1 | |||
| 2 | Шплинт 4х32 ОСТ 37.001.171-93 | 258054-П29 | 3 | 3 | 2 | |||
| 3 | Шайба упорная | 450-1602017 | 2 | 2 | 3 | |||
| 4 | Шайба нажимная | 3741-1602059 | 1 | 1 | 4 | |||
| 5 | Педаль тормоза | 452-3504010-10 | 1 | 1 | 5 | |||
| 6 | Втулка педали привода выключения сцепления | 3741-3504012 | 1 | 1 | 6 | |||
| 7 | Ось педали | 452-3504028 | 1 | 1 | 7 | |||
| 8 | Шплинт 3,2х16 | 258038-П29 | 4 | 4 | 8 | |||
| 9 | Вилка регулировочная тяги привода | 450-1602113-А | 2 | 2 | 9 | |||
| 10 | Палец 8х25 | 260034-П29 | 4 | 4 | 10 | |||
| 11 | Гайка М8х1-6Н ОСТ 37.001.124-93 | 250611-П29 | 2 | 2 | 11 | |||
| 12 | Тяга привоза тормозов | 452-3504062 | 1 | 1 | 12 | |||
| 13 | Муфта тяги | 452-3504031 | 2 | 2 | 13 | |||
| 14 | Уплотнитель тяги | 452-1602164 | 1 | 1 | 14 | |||
| 15 | Кольцо уплотнителя | 452-1602166 | 1 | 1 | 15 | |||
| 16 | Винт 4х12 ОСТ 37.001.188-81 | 240818-П29 | 2 | 2 | 16 | |||
| 17 | Тяга | 452-3504060 | 1 | 1 | 17 | |||
| 18 | Вал рычага | 452-3504064-01 | 1 | 1 | 18 | |||
| 19 | Втулка шкворня | 452-2304016 | 2 | 2 | 19 | |||
| 20 | Штифт 8х36 | 258977-П29 | 1 | 1 | 20 | |||
| 21 | Накладка педали | 450-1602047 | 1 | 1 | 21 | |||
| 22 | Рычаг | 452-3504057 | 1 | 1 | 22 | |||
| 23 | Масленка | 1.1.Ц6 | 1 | 1 | 23 |
