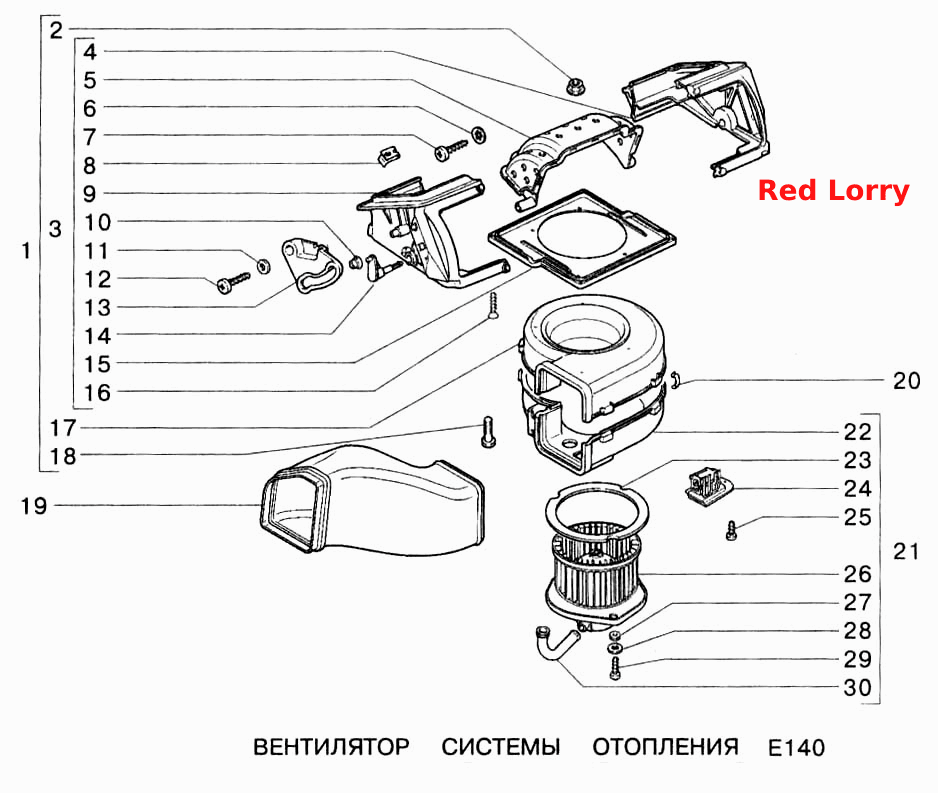

Вентилятор системы отопления
100%
Название детали
Улитка вентилятора верхняя в сборе
Заводской номер
2123-8118030
Количество на модель
1
№
1
Название детали
Гайка М5 с зубчатым буртиком
Заводской номер
13831801
Количество на модель
4
№
2
Название детали
Воздухозаборник в сборе
Заводской номер
2123-8119020
Количество на модель
1
№
3
Название детали
Корпус воздухозаборника правый
Заводской номер
2123-8119022
Количество на модель
1
№
4
Название детали
Заслонка рециркуляции
Заводской номер
2123-8119030
Количество на модель
1
№
5
Название детали
Шайба 5 стопорная
Заводской номер
12605270
Количество на модель
3
№
6
Название детали
Винт 4,3х15,9 самонарезающий
Заводской номер
17670201
Количество на модель
3
№
7
Название детали
Гайка пружинная
Заводской номер
2101-8109137
Количество на модель
4
№
8
Название детали
Корпус воздухозаборника левый
Заводской номер
2123-8119023
Количество на модель
1
№
9
Название детали
Втулка привода заслонки
Заводской номер
2123-8101569
Количество на модель
1
№
10
Название детали
Шайба 5
Заводской номер
12638101
Количество на модель
1
№
11
Название детали
Винт 4,3х12,7 самонарезающий
Заводской номер
17670101
Количество на модель
1
№
12
Название детали
Рычаг заслонки воздухозаборника
Заводской номер
2123-8119044
Количество на модель
1
№
13
Название детали
Рычаг привода заслонки
Заводской номер
2123-8101392
Количество на модель
1
№
14
Название детали
Щиток воздухозаборника
Заводской номер
2123-8119042
Количество на модель
1
№
15
Название детали
Винт 4,3х15,9 самонарезающий
Заводской номер
17679701
Количество на модель
4
№
16
Название детали
Улитка вентилятора верхняя
Заводской номер
2123-8118036
Количество на модель
1
№
17
Название детали
Винт М5х12
Заводской номер
13299201
Количество на модель
4
№
18
Название детали
Воздухопровод промежуточный
Заводской номер
2123-8119124
Количество на модель
1
№
19
Название детали
Скоба
Заводской номер
2108-8101110
Количество на модель
6
№
20
Название детали
Улитка вентилятора нижняя в сборе
Заводской номер
2123-8118031
Количество на модель
1
№
21
Название детали
Улитка вентилятора нижняя
Заводской номер
2123-8118037
Количество на модель
1
№
22
Название детали
Уплотнитель фланца вентилятора
Заводской номер
2123-8118097
Количество на модель
1
№
23
Название детали
Резистор добавочный
Заводской номер
2123-8118022-01
Количество на модель
1
№
24
Название детали
Винт 3,6х12,7 самонарезающий
Заводской номер
17669101
Количество на модель
1
№
25
Название детали
Электровентилятор отопителя
Заводской номер
2123-8118020
Количество на модель
1
№
26
Название детали
Электровентилятор отопителя
Заводской номер
2123-8118020-01
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
2108-8101137
Количество на модель
3
№
27
Название детали
Шайба 5 стопорная
Заводской номер
10615370
Количество на модель
3
№
28
Название детали
Винт 3,6х15,9 самонарезающий
Заводской номер
17669201
Количество на модель
3
№
29
Название детали
Патрубок подвода воздуха
Заводской номер
2123-8118096
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Улитка вентилятора верхняя в сборе | 2123-8118030 | 1 | 1 | 1 | |||
| 2 | Гайка М5 с зубчатым буртиком | 13831801 | 4 | 4 | 2 | |||
| 3 | Воздухозаборник в сборе | 2123-8119020 | 1 | 1 | 3 | |||
| 4 | Корпус воздухозаборника правый | 2123-8119022 | 1 | 1 | 4 | |||
| 5 | Заслонка рециркуляции | 2123-8119030 | 1 | 1 | 5 | |||
| 6 | Шайба 5 стопорная | 12605270 | 3 | 3 | 6 | |||
| 7 | Винт 4,3х15,9 самонарезающий | 17670201 | 3 | 3 | 7 | |||
| 8 | Гайка пружинная | 2101-8109137 | 4 | 4 | 8 | |||
| 9 | Корпус воздухозаборника левый | 2123-8119023 | 1 | 1 | 9 | |||
| 10 | Втулка привода заслонки | 2123-8101569 | 1 | 1 | 10 | |||
| 11 | Шайба 5 | 12638101 | 1 | 1 | 11 | |||
| 12 | Винт 4,3х12,7 самонарезающий | 17670101 | 1 | 1 | 12 | |||
| 13 | Рычаг заслонки воздухозаборника | 2123-8119044 | 1 | 1 | 13 | |||
| 14 | Рычаг привода заслонки | 2123-8101392 | 1 | 1 | 14 | |||
| 15 | Щиток воздухозаборника | 2123-8119042 | 1 | 1 | 15 | |||
| 16 | Винт 4,3х15,9 самонарезающий | 17679701 | 4 | 4 | 16 | |||
| 17 | Улитка вентилятора верхняя | 2123-8118036 | 1 | 1 | 17 | |||
| 18 | Винт М5х12 | 13299201 | 4 | 4 | 18 | |||
| 19 | Воздухопровод промежуточный | 2123-8119124 | 1 | 1 | 19 | |||
| 20 | Скоба | 2108-8101110 | 6 | 6 | 20 | |||
| 21 | Улитка вентилятора нижняя в сборе | 2123-8118031 | 1 | 1 | 21 | |||
| 22 | Улитка вентилятора нижняя | 2123-8118037 | 1 | 1 | 22 | |||
| 23 | Уплотнитель фланца вентилятора | 2123-8118097 | 1 | 1 | 23 | |||
| 24 | Резистор добавочный | 2123-8118022-01 | 1 | 1 | 24 | |||
| 25 | Винт 3,6х12,7 самонарезающий | 17669101 | 1 | 1 | 25 | |||
| 26 | Электровентилятор отопителя | 2123-8118020 | 1 | 1 | 26 | |||
| 26 | Электровентилятор отопителя | 2123-8118020-01 | 1 | 1 | 26 | |||
| 27 | Шайба | 2108-8101137 | 3 | 3 | 27 | |||
| 28 | Шайба 5 стопорная | 10615370 | 3 | 3 | 28 | |||
| 29 | Винт 3,6х15,9 самонарезающий | 17669201 | 3 | 3 | 29 | |||
| 30 | Патрубок подвода воздуха | 2123-8118096 | 1 | 1 | 30 |
