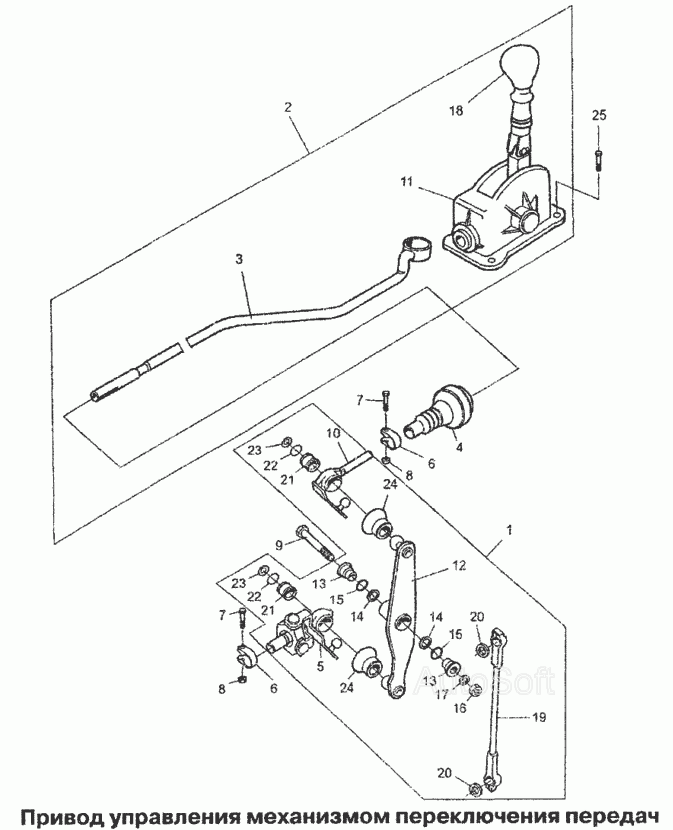

Привод управления механизмом переключения передач
100%
Название детали
Рычаг привода переключения передач с шарнирами в сборе
Заводской номер
T1301-1703008
Количество на модель
№
1
Название детали
Привод управления механизма переключения передач в сборе
Заводской номер
T1301-1703009
Количество на модель
№
2
Название детали
Вал механизма переключения передач в сборе
Заводской номер
T1301-1703010
Количество на модель
№
3
Название детали
Чехол трубы в сборе
Заводской номер
96 133 781
Количество на модель
№
4
Название детали
Шарнир карданный в сборе
Заводской номер
T1301-1703019
Количество на модель
№
5
Название детали
Хомут
Заводской номер
1102-1703027
Количество на модель
№
6
Название детали
Болт специальный
Заводской номер
380925
Количество на модель
№
7
Название детали
Гайка
Заводской номер
[Гайка]
Количество на модель
№
8
Название детали
Ось рычага
Заводской номер
T1301-1703028
Количество на модель
№
9
Название детали
Хвостовик шарнира в сборе
Заводской номер
T1301-1703045
Количество на модель
№
10
Название детали
Корпус привода управления механизмом переключения передач в сборе
Заводской номер
T1301-1703062-01
Количество на модель
№
11
Название детали
Рычаг в сборе
Заводской номер
T1301-1703070
Количество на модель
№
12
Название детали
Втулка ступицы рычага
Заводской номер
T1301-1703075
Количество на модель
№
13
Название детали
Кольцо демпфирующее ступицы
Заводской номер
T1301-1703076
Количество на модель
№
14
Название детали
Кольцо уплотнительное ступицы
Заводской номер
T1301-1703078
Количество на модель
№
15
Название детали
Шайба
Заводской номер
[Шайба]
Количество на модель
№
17
Название детали
Рычаг переключения в сборе
Заводской номер
T1301-1703083
Количество на модель
№
18
Название детали
Тяга выбора в сборе
Заводской номер
T1301-1703100
Количество на модель
№
19
Название детали
Уплотнитель шарнира тяги выбора
Заводской номер
T1301-1703103-01
Количество на модель
№
20
Название детали
Вкладыш шарнира
Заводской номер
T1301-1703106
Количество на модель
№
21
Название детали
Кольцо вкладыша уплотнительное
Заводской номер
T1301-1703108
Количество на модель
№
22
Название детали
Заглушка шарнира
Заводской номер
T1301-1703109
Количество на модель
№
23
Название детали
Грязеотражатель шарнира
Заводской номер
T1301-1703111
Количество на модель
№
24
Название детали
Болт
Заводской номер
09119-06002
Количество на модель
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг привода переключения передач с шарнирами в сборе | T1301-1703008 | 1 | |||||
| 2 | Привод управления механизма переключения передач в сборе | T1301-1703009 | 2 | |||||
| 3 | Вал механизма переключения передач в сборе | T1301-1703010 | 3 | |||||
| 4 | Чехол трубы в сборе | 96 133 781 | 4 | |||||
| 5 | Шарнир карданный в сборе | T1301-1703019 | 5 | |||||
| 6 | Хомут | 1102-1703027 | 6 | |||||
| 7 | Болт специальный | 380925 | 7 | |||||
| 8 | Гайка | [Гайка] | 8 | |||||
| 9 | Ось рычага | T1301-1703028 | 9 | |||||
| 10 | Хвостовик шарнира в сборе | T1301-1703045 | 10 | |||||
| 11 | Корпус привода управления механизмом переключения передач в сборе | T1301-1703062-01 | 11 | |||||
| 12 | Рычаг в сборе | T1301-1703070 | 12 | |||||
| 13 | Втулка ступицы рычага | T1301-1703075 | 13 | |||||
| 14 | Кольцо демпфирующее ступицы | T1301-1703076 | 14 | |||||
| 15 | Кольцо уплотнительное ступицы | T1301-1703078 | 15 | |||||
| 17 | Шайба | [Шайба] | 17 | |||||
| 18 | Рычаг переключения в сборе | T1301-1703083 | 18 | |||||
| 19 | Тяга выбора в сборе | T1301-1703100 | 19 | |||||
| 20 | Уплотнитель шарнира тяги выбора | T1301-1703103-01 | 20 | |||||
| 21 | Вкладыш шарнира | T1301-1703106 | 21 | |||||
| 22 | Кольцо вкладыша уплотнительное | T1301-1703108 | 22 | |||||
| 23 | Заглушка шарнира | T1301-1703109 | 23 | |||||
| 24 | Грязеотражатель шарнира | T1301-1703111 | 24 | |||||
| 25 | Болт | 09119-06002 | 25 |
