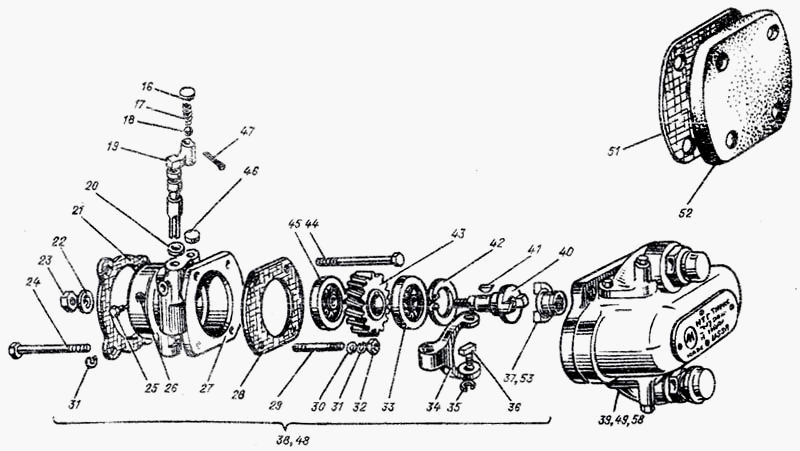

Привод гидравлических насосов
100%
Название детали
Болт
Заводской номер
М8.6gх20.88.35.013.7796
Количество на модель
4
№
1
Название детали
Шайба пружинная
Заводской номер
8.65Г.05.6402
Количество на модель
8
№
2
Название детали
Зубчатое колесо
Заводской номер
6Т3-2628
Количество на модель
1
№
3
Название детали
Штифт
Заводской номер
8Гх16.3128
Количество на модель
1
№
4
Название детали
Вал привода
Заводской номер
6Т3-2626
Количество на модель
1
№
5
Название детали
Подшипник
Заводской номер
205.8338
Количество на модель
2
№
6
Название детали
Кольцо упорное
Заводской номер
Б52.13943
Количество на модель
2
№
7
Название детали
КОЛЬЦО
Заводской номер
В52.13943
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
8.01.011.11371
Количество на модель
4
№
8
Название детали
Болт
Заводской номер
М8.6gх30.88.35.013.7796
Количество на модель
4
№
9
Название детали
Гидронасос НШВ- - Л
Заводской номер
НШ10В-0101002-16.20
Количество на модель
1
№
10
Название детали
Гидронасос НШВ- - Л
Заводской номер
НШ10В-0101002-16
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
01-2631
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
01-2631.20
Количество на модель
1
№
11
Название детали
Корпус привода
Заводской номер
01-2610.10
Количество на модель
1
№
12
Название детали
Корпус привода
Заводской номер
01-2610
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
6Т3-2632.20
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
6Т3-2632
Количество на модель
1
№
13
Название детали
Кольцо упорное
Заводской номер
Б25.13942
Количество на модель
1
№
14
Название детали
Привод гидравлического насоса NSV-L
Заводской номер
01М-26С4-00.20
Количество на модель
1
№
15
Название детали
Привод гидравлического насоса NSV-L
Заводской номер
01М-26С4
Количество на модель
1
№
15
Название детали
Заглушка
Заводской номер
14-2619
Количество на модель
1
№
16
Название детали
Пружина
Заводской номер
К77.68.410-1
Количество на модель
1
№
17
Название детали
Пружина
Заводской номер
К77.68.410-1.20
Количество на модель
1
№
17
Название детали
Шар
Заводской номер
БV8Р.3722
Количество на модель
1
№
18
Название детали
Рычаг включения
Заводской номер
01-2634
Количество на модель
1
№
19
Название детали
Кольцо уплотнительное
Заводской номер
СМД2-2622-1
Количество на модель
1
№
20
Название детали
Кольцо уплотнительное
Заводской номер
СМД2-2622-1.20
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
6Т2-2604.20
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
6Т2-2604
Количество на модель
1
№
21
Название детали
Стопорная шайба
Заводской номер
01М-2638
Количество на модель
1
№
22
Название детали
Орех
Заводской номер
М16.6Н.8.05.2526
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
М10.6gх110.58.35.013.7795
Количество на модель
2
№
24
Название детали
Винт установочный
Заводской номер
01-2636
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
8.37.11371
Количество на модель
1
№
26
Название детали
Корпус привода
Заводской номер
01-2601.10
Количество на модель
1
№
27
Название детали
Корпус привода
Заводской номер
01-2601
Количество на модель
1
№
27
Название детали
прокладка
Заводской номер
СМД2-2616-1
Количество на модель
1
№
28
Название детали
прокладка
Заводской номер
СМД2-2616-1.20
Количество на модель
1
№
28
Название детали
Шпилька
Заводской номер
М10х28.88.013.СТП478
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
10х2.10450
Количество на модель
4
№
30
Название детали
Шайба пружинная
Заводской номер
10.65Г.05.6402
Количество на модель
6
№
31
Название детали
Орех
Заводской номер
М10.6Н.6.013.5915
Количество на модель
2
№
32
Название детали
Подшипник
Заводской номер
207.8338
Количество на модель
1
№
33
Название детали
Подшипник
Заводской номер
207.3338
Количество на модель
1
№
33
Название детали
Вилка
Заводской номер
СМД2-2606-1А
Количество на модель
1
№
34
Название детали
КОЛЬЦО
Заводской номер
СМД2-2623
Количество на модель
2
№
35
Название детали
Сухарик
Заводской номер
01М-2607
Количество на модель
2
№
36
Название детали
Сухарик
Заводской номер
СМД2-2607-1
Количество на модель
2
№
36
Название детали
Муфта кулачковая
Заводской номер
01-2605
Количество на модель
№
37
Название детали
Привод гидравлического насоса NSHU-L
Заводской номер
6Т2-26С2
Количество на модель
1
№
38
Название детали
Привод гидравлического насоса NSHU-L
Заводской номер
6Т2-26С2-00.20
Количество на модель
1
№
38
Название детали
Гидронасос НША- - Л
Заводской номер
НШ32-А-3-Л-00.20
Количество на модель
№
39
Название детали
Гидронасос НША- - Л
Заводской номер
НШ32-А-3-Л-00.10
Количество на модель
№
39
Название детали
Насос шестеренный НША- - Л ОСТ-
Заводской номер
НШ32-А-3-Л-00
Количество на модель
№
39
Название детали
Вал привода
Заводской номер
СМД7-2602-1
Количество на модель
1
№
40
Название детали
Вал привода
Заводской номер
СМД7-2602-1.20
Количество на модель
1
№
40
Название детали
шпонка
Заводской номер
6х11.8795
Количество на модель
1
№
41
Название детали
Кольцо стопорное
Заводской номер
Б72.13943
Количество на модель
1
№
42
Название детали
Зубчатое колесо
Заводской номер
01-2633А
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
М10.6gх100.58.35.013.7795
Количество на модель
2
№
44
Название детали
Подшипник
Заводской номер
204.8338
Количество на модель
1
№
45
Название детали
Ограничитель
Заводской номер
СМД2-2618.20
Количество на модель
1
№
46
Название детали
Ограничитель
Заводской номер
СМД2-2618
Количество на модель
1
№
46
Название детали
Шплинт
Заводской номер
3.2х32.397
Количество на модель
1
№
47
Название детали
Шплинт
Заводской номер
3.2х32.337
Количество на модель
1
№
47
Название детали
Привод гидронасоса НША- - Л
Заводской номер
6Т2-26С2-1.20
Количество на модель
№
48
Название детали
Привод насоса
Заводской номер
6Т2-26С2-1
Количество на модель
№
48
Название детали
Гидронасос НШУ- - Л
Заводской номер
НШ32.03.00-000-04
Количество на модель
1
№
49
Название детали
Крышка
Заводской номер
41-2634
Количество на модель
№
50
Название детали
прокладка
Заводской номер
СМД2-2615-1
Количество на модель
№
51
Название детали
прокладка
Заводской номер
СМД2-2615-1.20
Количество на модель
№
51
Название детали
Крышка
Заводской номер
СМД1-0212-1.10
Количество на модель
№
52
Название детали
Крышка
Заводской номер
СМД1-0212-1
Количество на модель
№
52
Название детали
Муфта кулачковая
Заводской номер
СМД2-2605Б
Количество на модель
1
№
53
Название детали
Гидронасосы с приводами
Заводской номер
01М-26С1
Количество на модель
№
54
Название детали
Гидронасосы с приводами
Заводской номер
01-26С1
Количество на модель
2
№
55
Название детали
Крышки картера шестерен
Заводской номер
01МБ-26С1
Количество на модель
№
56
Название детали
корпус
Заводской номер
6Т2-26С3
Количество на модель
1
№
57
Название детали
Корпус привода в сборе
Заводской номер
6Т2-26С3-00.20
Количество на модель
1
№
57
Название детали
Гидронасос
Заводской номер
НШ50-3-Л
Количество на модель
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8.6gх20.88.35.013.7796 | 4 | 4 | 1 | |||
| 2 | Шайба пружинная | 8.65Г.05.6402 | 8 | 8 | 2 | |||
| 3 | Зубчатое колесо | 6Т3-2628 | 1 | 1 | 3 | |||
| 4 | Штифт | 8Гх16.3128 | 1 | 1 | 4 | |||
| 5 | Вал привода | 6Т3-2626 | 1 | 1 | 5 | |||
| 6 | Подшипник | 205.8338 | 2 | 2 | 6 | |||
| 7 | Кольцо упорное | Б52.13943 | 2 | 2 | 7 | |||
| 7 | КОЛЬЦО | В52.13943 | 2 | 2 | 7 | |||
| 8 | Шайба | 8.01.011.11371 | 4 | 4 | 8 | |||
| 9 | Болт | М8.6gх30.88.35.013.7796 | 4 | 4 | 9 | |||
| 10 | Гидронасос НШВ- - Л | НШ10В-0101002-16.20 | 1 | 1 | 10 | |||
| 10 | Гидронасос НШВ- - Л | НШ10В-0101002-16 | 1 | 1 | 10 | |||
| 11 | прокладка | 01-2631 | 1 | 1 | 11 | |||
| 11 | прокладка | 01-2631.20 | 1 | 1 | 11 | |||
| 12 | Корпус привода | 01-2610.10 | 1 | 1 | 12 | |||
| 12 | Корпус привода | 01-2610 | 1 | 1 | 12 | |||
| 13 | прокладка | 6Т3-2632.20 | 1 | 1 | 13 | |||
| 13 | прокладка | 6Т3-2632 | 1 | 1 | 13 | |||
| 14 | Кольцо упорное | Б25.13942 | 1 | 1 | 14 | |||
| 15 | Привод гидравлического насоса NSV-L | 01М-26С4-00.20 | 1 | 1 | 15 | |||
| 15 | Привод гидравлического насоса NSV-L | 01М-26С4 | 1 | 1 | 15 | |||
| 16 | Заглушка | 14-2619 | 1 | 1 | 16 | |||
| 17 | Пружина | К77.68.410-1 | 1 | 1 | 17 | |||
| 17 | Пружина | К77.68.410-1.20 | 1 | 1 | 17 | |||
| 18 | Шар | БV8Р.3722 | 1 | 1 | 18 | |||
| 19 | Рычаг включения | 01-2634 | 1 | 1 | 19 | |||
| 20 | Кольцо уплотнительное | СМД2-2622-1 | 1 | 1 | 20 | |||
| 20 | Кольцо уплотнительное | СМД2-2622-1.20 | 1 | 1 | 20 | |||
| 21 | прокладка | 6Т2-2604.20 | 1 | 1 | 21 | |||
| 21 | прокладка | 6Т2-2604 | 1 | 1 | 21 | |||
| 22 | Стопорная шайба | 01М-2638 | 1 | 1 | 22 | |||
| 23 | Орех | М16.6Н.8.05.2526 | 1 | 1 | 23 | |||
| 24 | Болт | М10.6gх110.58.35.013.7795 | 2 | 2 | 24 | |||
| 25 | Винт установочный | 01-2636 | 1 | 1 | 25 | |||
| 26 | Шайба | 8.37.11371 | 1 | 1 | 26 | |||
| 27 | Корпус привода | 01-2601.10 | 1 | 1 | 27 | |||
| 27 | Корпус привода | 01-2601 | 1 | 1 | 27 | |||
| 28 | прокладка | СМД2-2616-1 | 1 | 1 | 28 | |||
| 28 | прокладка | СМД2-2616-1.20 | 1 | 1 | 28 | |||
| 29 | Шпилька | М10х28.88.013.СТП478 | 2 | 2 | 29 | |||
| 30 | Шайба | 10х2.10450 | 4 | 4 | 30 | |||
| 31 | Шайба пружинная | 10.65Г.05.6402 | 6 | 6 | 31 | |||
| 32 | Орех | М10.6Н.6.013.5915 | 2 | 2 | 32 | |||
| 33 | Подшипник | 207.8338 | 1 | 1 | 33 | |||
| 33 | Подшипник | 207.3338 | 1 | 1 | 33 | |||
| 34 | Вилка | СМД2-2606-1А | 1 | 1 | 34 | |||
| 35 | КОЛЬЦО | СМД2-2623 | 2 | 2 | 35 | |||
| 36 | Сухарик | 01М-2607 | 2 | 2 | 36 | |||
| 36 | Сухарик | СМД2-2607-1 | 2 | 2 | 36 | |||
| 37 | Муфта кулачковая | 01-2605 | 37 | |||||
| 38 | Привод гидравлического насоса NSHU-L | 6Т2-26С2 | 1 | 1 | 38 | |||
| 38 | Привод гидравлического насоса NSHU-L | 6Т2-26С2-00.20 | 1 | 1 | 38 | |||
| 39 | Гидронасос НША- - Л | НШ32-А-3-Л-00.20 | 39 | |||||
| 39 | Гидронасос НША- - Л | НШ32-А-3-Л-00.10 | 39 | |||||
| 39 | Насос шестеренный НША- - Л ОСТ- | НШ32-А-3-Л-00 | 39 | |||||
| 40 | Вал привода | СМД7-2602-1 | 1 | 1 | 40 | |||
| 40 | Вал привода | СМД7-2602-1.20 | 1 | 1 | 40 | |||
| 41 | шпонка | 6х11.8795 | 1 | 1 | 41 | |||
| 42 | Кольцо стопорное | Б72.13943 | 1 | 1 | 42 | |||
| 43 | Зубчатое колесо | 01-2633А | 1 | 1 | 43 | |||
| 44 | Болт | М10.6gх100.58.35.013.7795 | 2 | 2 | 44 | |||
| 45 | Подшипник | 204.8338 | 1 | 1 | 45 | |||
| 46 | Ограничитель | СМД2-2618.20 | 1 | 1 | 46 | |||
| 46 | Ограничитель | СМД2-2618 | 1 | 1 | 46 | |||
| 47 | Шплинт | 3.2х32.397 | 1 | 1 | 47 | |||
| 47 | Шплинт | 3.2х32.337 | 1 | 1 | 47 | |||
| 48 | Привод гидронасоса НША- - Л | 6Т2-26С2-1.20 | 48 | |||||
| 48 | Привод насоса | 6Т2-26С2-1 | 48 | |||||
| 49 | Гидронасос НШУ- - Л | НШ32.03.00-000-04 | 1 | 1 | 49 | |||
| 50 | Крышка | 41-2634 | 50 | |||||
| 51 | прокладка | СМД2-2615-1 | 51 | |||||
| 51 | прокладка | СМД2-2615-1.20 | 51 | |||||
| 52 | Крышка | СМД1-0212-1.10 | 52 | |||||
| 52 | Крышка | СМД1-0212-1 | 52 | |||||
| 53 | Муфта кулачковая | СМД2-2605Б | 1 | 1 | 53 | |||
| 54 | Гидронасосы с приводами | 01М-26С1 | 54 | |||||
| 55 | Гидронасосы с приводами | 01-26С1 | 2 | 2 | 55 | |||
| 56 | Крышки картера шестерен | 01МБ-26С1 | 56 | |||||
| 57 | корпус | 6Т2-26С3 | 1 | 1 | 57 | |||
| 57 | Корпус привода в сборе | 6Т2-26С3-00.20 | 1 | 1 | 57 | |||
| 58 | Гидронасос | НШ50-3-Л | 58 |
