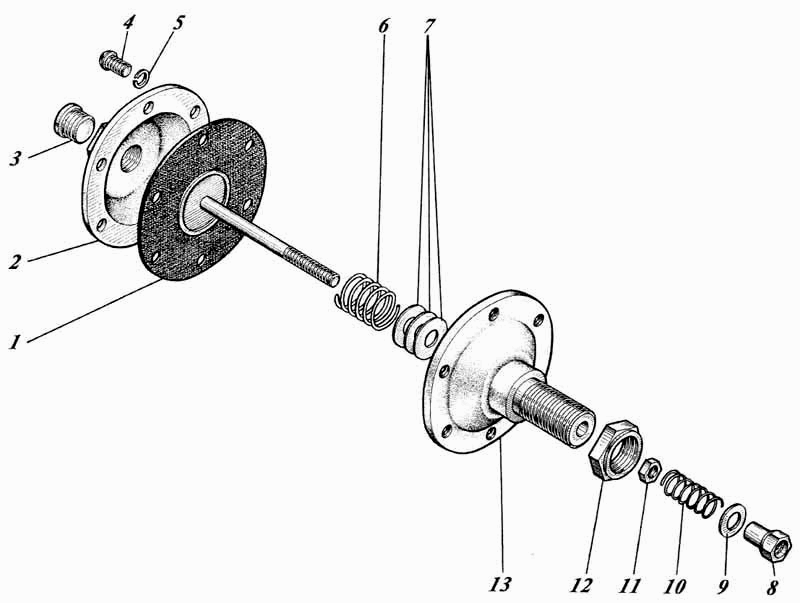

Корректор пневматический
100%
Название детали
Корректор пневматический
Заводской номер
51.1110620
Количество на модель
№
Название детали
Диафрагма
Заводской номер
51.1110600
Количество на модель
1
№
1
Название детали
Крышка верхняя
Заводской номер
51.1110604
Количество на модель
1
№
2
Название детали
Пробка клапана
Заводской номер
11.1112218
Количество на модель
1
№
3
Название детали
Винт V.M- x
Заводской номер
Винт В1.М4-8gх10.88.019 [17473]
Количество на модель
6
№
4
Название детали
Шайба Г.
Заводской номер
Шайба 4.65Г.016 [6402]
Количество на модель
6
№
5
Название детали
Пружина
Заводской номер
51.1110591
Количество на модель
1
№
6
Название детали
Прокладка регулировочная
Заводской номер
51.1110616
Количество на модель
3
№
7
Название детали
Контргайка
Заводской номер
51.1110612
Количество на модель
1
№
8
Название детали
Опорная шайба
Заводской номер
Шайба опорная [51.1110617]
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
51.1110613
Количество на модель
1
№
10
Название детали
Орех
Заводской номер
Гайка [51.1110609]
Количество на модель
1
№
11
Название детали
Контргайка
Заводской номер
51.1110584
Количество на модель
1
№
12
Название детали
корпус
Заводской номер
51.1110603
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корректор пневматический | 51.1110620 | |||||||
| 1 | Диафрагма | 51.1110600 | 1 | 1 | 1 | |||
| 2 | Крышка верхняя | 51.1110604 | 1 | 1 | 2 | |||
| 3 | Пробка клапана | 11.1112218 | 1 | 1 | 3 | |||
| 4 | Винт V.M- x | Винт В1.М4-8gх10.88.019 [17473] | 6 | 6 | 4 | |||
| 5 | Шайба Г. | Шайба 4.65Г.016 [6402] | 6 | 6 | 5 | |||
| 6 | Пружина | 51.1110591 | 1 | 1 | 6 | |||
| 7 | Прокладка регулировочная | 51.1110616 | 3 | 3 | 7 | |||
| 8 | Контргайка | 51.1110612 | 1 | 1 | 8 | |||
| 9 | Опорная шайба | Шайба опорная [51.1110617] | 1 | 1 | 9 | |||
| 10 | Пружина | 51.1110613 | 1 | 1 | 10 | |||
| 11 | Орех | Гайка [51.1110609] | 1 | 1 | 11 | |||
| 12 | Контргайка | 51.1110584 | 1 | 1 | 12 | |||
| 13 | корпус | 51.1110603 | 1 | 1 | 13 |
