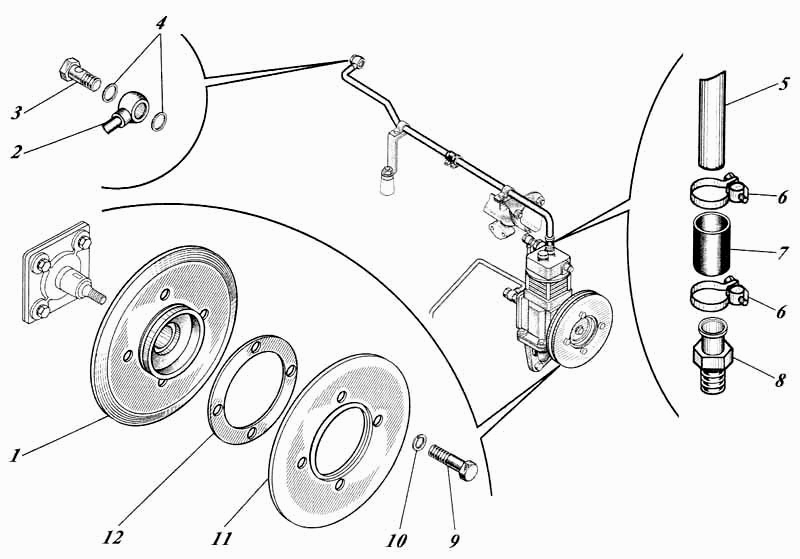

Установка компрессора с
100%
Название детали
Полушкив
Заводской номер
442-2502-30
Количество на модель
№
1
Название детали
Полушкив диаметр
Заводской номер
442-2502-40
Количество на модель
№
1
Название детали
Труба подвода воздуха
Заводской номер
442-25с3
Количество на модель
№
2
Название детали
Зажимной болт
Заводской номер
Болт зажимной [МН-0967]
Количество на модель
№
3
Название детали
Прокладка
Заводской номер
СМД7-0929
Количество на модель
№
4
Название детали
Труба
Заводской номер
442-2511
Количество на модель
№
5
Название детали
Хомут
Заводской номер
440-18с11
Количество на модель
№
6
Название детали
Рукав
Заводской номер
442-2541
Количество на модель
№
7
Название детали
Штуцер
Заводской номер
442-2518
Количество на модель
№
8
Название детали
Болт M- x
Заводской номер
Болт М10-6gх35.88.35.016 [7795]
Количество на модель
№
9
Название детали
Шайба Г.
Заводской номер
Шайба 10.65Г.05 [6402]
Количество на модель
№
10
Название детали
Тарелка шкива
Заводской номер
442-2533
Количество на модель
№
11
Название детали
Диаметр диска шкива
Заводской номер
442-2533-10
Количество на модель
№
11
Название детали
Прокладка регулировочная
Заводской номер
442-2516-10
Количество на модель
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Полушкив | 442-2502-30 | 1 | |||||
| 1 | Полушкив диаметр | 442-2502-40 | 1 | |||||
| 2 | Труба подвода воздуха | 442-25с3 | 2 | |||||
| 3 | Зажимной болт | Болт зажимной [МН-0967] | 3 | |||||
| 4 | Прокладка | СМД7-0929 | 4 | |||||
| 5 | Труба | 442-2511 | 5 | |||||
| 6 | Хомут | 440-18с11 | 6 | |||||
| 7 | Рукав | 442-2541 | 7 | |||||
| 8 | Штуцер | 442-2518 | 8 | |||||
| 9 | Болт M- x | Болт М10-6gх35.88.35.016 [7795] | 9 | |||||
| 10 | Шайба Г. | Шайба 10.65Г.05 [6402] | 10 | |||||
| 11 | Тарелка шкива | 442-2533 | 11 | |||||
| 11 | Диаметр диска шкива | 442-2533-10 | 11 | |||||
| 12 | Прокладка регулировочная | 442-2516-10 | 12 |
