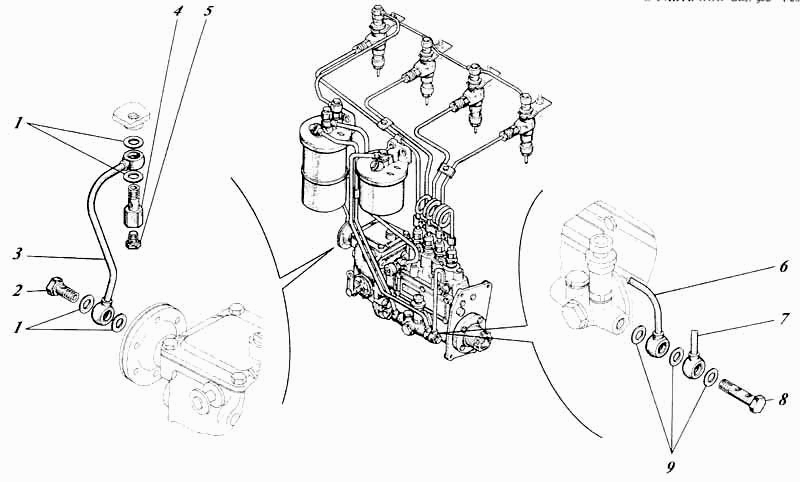

Система топливная И- с-
100%
Название детали
прокладка
Заводской номер
41-1526А
Количество на модель
4
№
1
Название детали
Болт
Заводской номер
Болт [463-1525]
Количество на модель
1
№
2
Название детали
Трубопровод подвода воздуха к пневмокорректору
Заводской номер
440-15с36-02
Количество на модель
1
№
3
Название детали
Штуцер
Заводской номер
440-1850
Количество на модель
1
№
4
Название детали
Пробка коническая с шестигранной головкой
Заводской номер
41-0237
Количество на модель
1
№
5
Название детали
Топливопровод от фильтра грубой очистки к топливоподкачивающему насосу
Заводской номер
41-15с28-3А
Количество на модель
1
№
6
Название детали
Топливопровод низкого давления
Заводской номер
41-15с25-4
Количество на модель
1
№
7
Название детали
Крепежный болт
Заводской номер
Болт крепления [СМД7-1536]
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
СМД7-1539
Количество на модель
3
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | 41-1526А | 4 | 4 | 1 | |||
| 2 | Болт | Болт [463-1525] | 1 | 1 | 2 | |||
| 3 | Трубопровод подвода воздуха к пневмокорректору | 440-15с36-02 | 1 | 1 | 3 | |||
| 4 | Штуцер | 440-1850 | 1 | 1 | 4 | |||
| 5 | Пробка коническая с шестигранной головкой | 41-0237 | 1 | 1 | 5 | |||
| 6 | Топливопровод от фильтра грубой очистки к топливоподкачивающему насосу | 41-15с28-3А | 1 | 1 | 6 | |||
| 7 | Топливопровод низкого давления | 41-15с25-4 | 1 | 1 | 7 | |||
| 8 | Крепежный болт | Болт крепления [СМД7-1536] | 1 | 1 | 8 | |||
| 9 | прокладка | СМД7-1539 | 3 | 3 | 9 |
